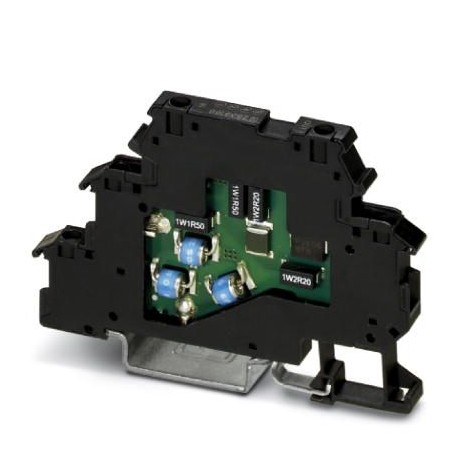

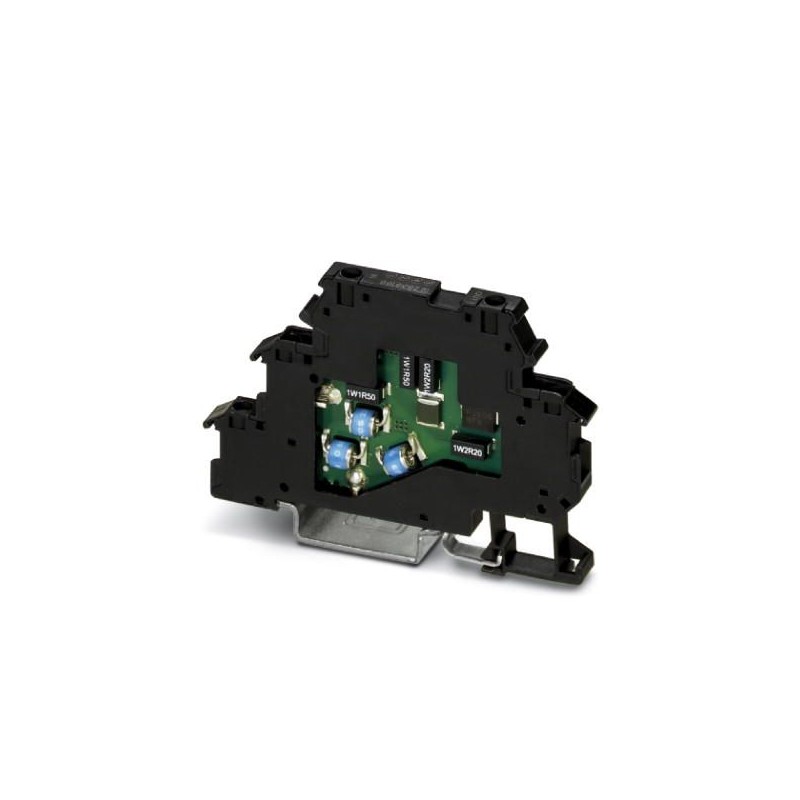

TT-2-PE-110AC
2858483
PHOENIX_CONTACT
10
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2858483 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 94 (C-6-2015) |
GTIN | 4017918893156 |
Poids par pièce (hors emballage) | 0,026 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
---|---|
Altitude | ≤ 2000 m |
Indice de protection | IP20 |
Matériau du boîtier | PA 6.6 |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | noir |
Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
Type de montage | Profilé : 35 mm |
Type | Bloc de jonction à deux étages avec pied PE, raccordement PE séparé |
Nombre de pôles | 2 |
Sens de l'action | Line-Line & Line-Earth Ground |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tension nominale UN | 110 V AC |
Tension permanente maximale UC | 120 V AC |
Courant de référence | 300 mA (30 °C) |
Courant utile de service ICpour UC | ≤ 5 µA |
Courant résidual IPE | ≤ 10 µA |
Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
Courant de décharge d'impulsion Iimp(10/350) µs | 500 A |
Courant de décharge global Itotal(8/20) µs | 10 kA |
Courant de décharge Imax(8/20) µs maximal (fil-fil) | 5 kA |
Courant de décharge Imax(8/20) µs maximal (fil-terre) | 5 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 250 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 650 V |
Niveau de protection Up(fil-fil) | ≤ 300 V (C2 - 10 kV / 5 kA) |
≤ 250 V (C1 - 1 kV / 500 A) | |
Niveau de protection Up(fil-terre) | ≤ 900 V (C2 - 10 kV / 5 kA) |
≤ 650 V (C1 - 1 kV / 500 A) | |
≤ 850 V (C3 - 10 A) | |
≤ 900 V (C3 - 100 A) | |
≤ 800 V (D1 - 500 A) | |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Perte d'insertion aE, sym. | typ. 1,5 dB (≤ 2 MHz) |
typ. 0,6 dB (≤ 500 kHz / 150 Ω) | |
Perte d'insertion aE, asym. | |
Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 15 MHz |
Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 8 MHz |
Capacité (fil-fil) | typ. 600 pF |
Capacité (fil-terre) | ≤ 2 pF |
Résistance en série | 9,4 Ω 10 % |
Message protection antisurtension défectueuse | aucun |
Protection max. en amont nécessaire | 315 mA (T / CEI 60127-2/3) |
Résistance aux courants de choc (fil-fil) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
D1 - 500 A | |
Résistance au courant alternatif (fil-fil) | 0,1 A / 1 s |
Résistance au courant alternatif (fil-terre) | 1 A / 1 s |
Type de raccordement | Raccordement vissé |
---|---|
Type de raccordement IN | Blocs de jonction à vis |
Type de raccordement OUT | Blocs de jonction à vis |
Filetage vis | M3 |
Couple de serrage | 0,8 Nm |
Longueur à dénuder | 8 mm |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section de conducteur rigide | 0,2 mm² ... 4 mm² |
Section conduct. AWG | 24 ... 14 |
Normes/Prescriptions | CEI 61643-21 |
---|---|
EN 61643-21 | |
Normes/prescriptions | IEC 61643-21/A1 2008 |
EN 61643-21/A1 2009 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes | |
PHOENIX CONTACT-2858483-TT-2-PE-110AC | 117 Kbytes |
