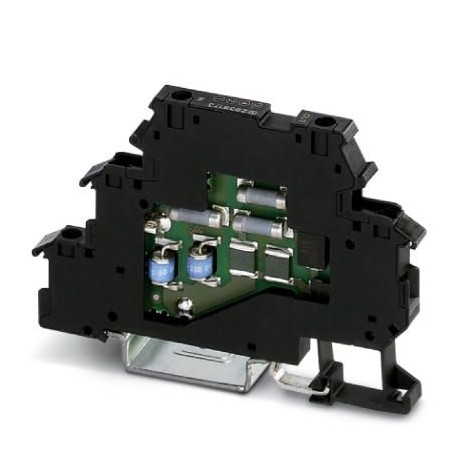

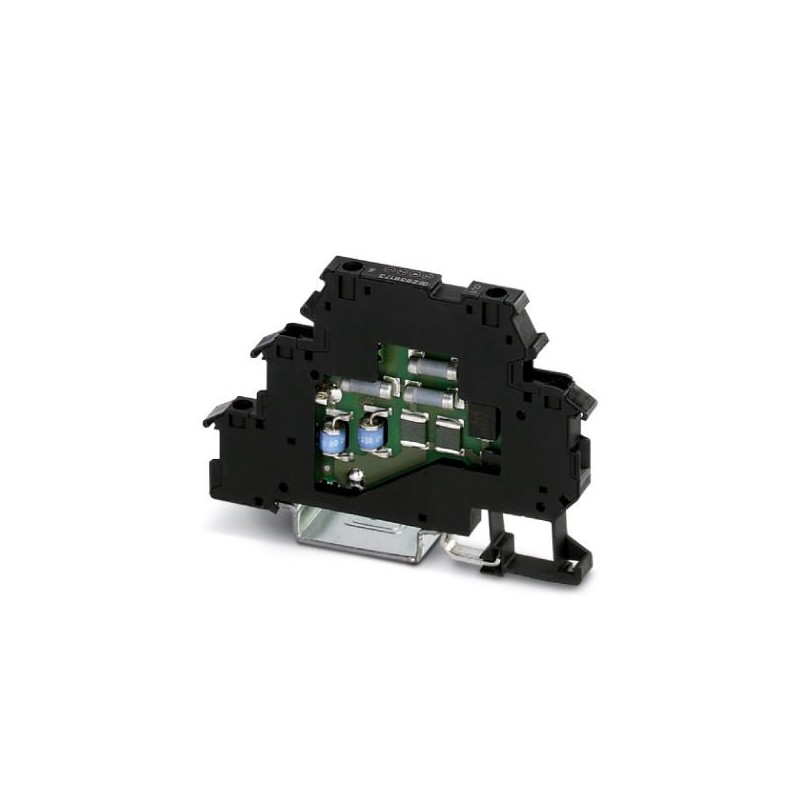

TT-2/2- 24DC 2838173 PHOENIX CONTACT Dispositif de protection antisurtension
TT-2/2- 24DC
2838173
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2838173 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 95 (C-6-2015) |
| GTIN | 4017918172848 |
| Poids par pièce (hors emballage) | 0,025 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Altitude | ≤ 2000 m |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à deux étages avec pied PE, raccordement PE séparé |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 30 V DC |
| Courant de référence | 300 mA (40 °C) |
| Courant utile de service ICpour UC | ≤ 10 µA (par circuit) |
| Consommation de puissance en veille PC | ≤ 1430 mVA |
| Courant résidual IPE | ≤ 10 µA (par circuit) |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 500 A |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 50 V |
| Niveau de protection Up(fil-terre) | ≤ 90 V (C2 - 10 kV / 5 kA) |
| ≤ 55 V (C1 - 1 kV / 500 A) | |
| ≤ 45 V (C3 - 10 A) | |
| ≤ 50 V (C3 - 100 A) | |
| ≤ 130 V (D1 - 500 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | 0,4 dB (≤ 200 kHz/50 Ω) |
| 0,1 dB (≤ 30 kHz / 150 Ω) | |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ohm | typ. 1,5 MHz |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 550 kHz |
| Capacité (fil-fil) | ≤ 4 nF |
| Résistance en série | 6,6 Ω ±20 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 315 mA (T / CEI 60127-2/3) |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Résistance au courant alternatif (fil-terre) | 0,5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 14 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
