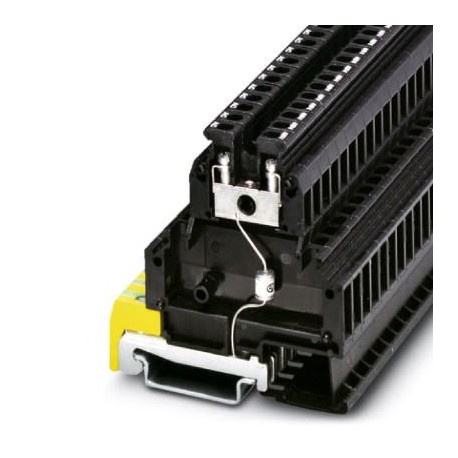

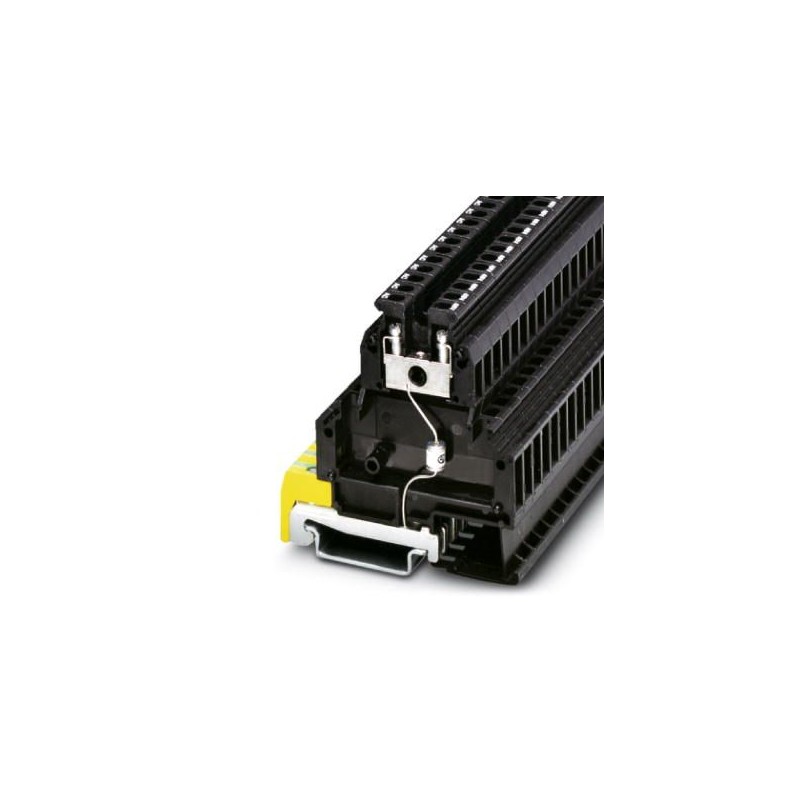

TT-SLKK5-F/110AC 2765602 PHOENIX CONTACT Dispositif de protection antisurtension
TT-SLKK5-F/110AC
2765602
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2765602 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 123 (C-6-2013) |
| GTIN | 4017918066468 |
| Poids par pièce (hors emballage) | 0,018 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 (avec flasque d'extrémité) |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-2 |
| Coloris | noir foncé RAL 9005 |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à un étage, raccordement PE séparé |
| Nombre de pôles | 1 |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 110 V AC |
| 30 V DC | |
| Tension permanente maximale UC | 30 V DC |
| 110 V AC | |
| Courant de référence | 2 A AC |
| 300 mA DC | |
| Courant utile de service ICpour UC | ≤ 2 µA |
| Courant résidual IPE | ≤ 1,5 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 5 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 650 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 650 V |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Capacité (fil-terre) | typ. 1 pF |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 2 A AC (F) |
| 315 mA DC (F) | |
| Résistance au courant alternatif (fil-terre) | 2,5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2765602-TT-SLKK5-F/110AC | 104 Kbytes |
|
