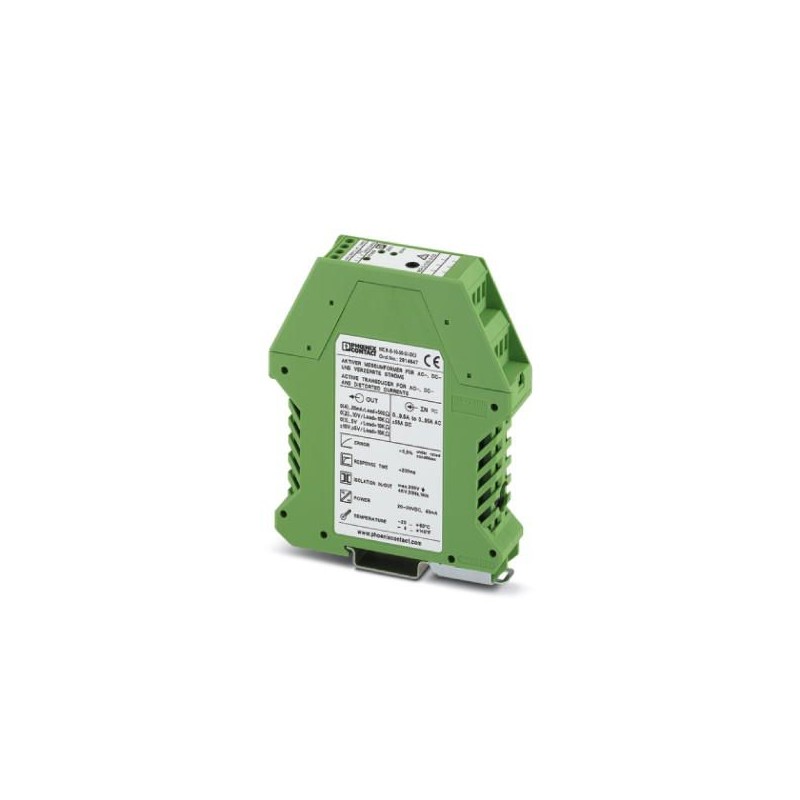

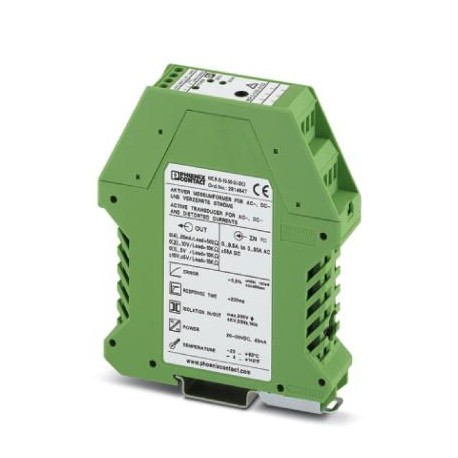

MCR-S10-50-UI-DCI-NC
2814728
PHOENIX_CONTACT
1
Convertisseur de courant
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2814728 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 243 (C-5-2017) |
GTIN | 4017918169305 |
Poids par pièce (hors emballage) | 0,119 KGM |
Numéro du tarif douanier | 85437090 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -20 °C ... 60 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Hauteur max. | < 2000 m |
Entrée | Entrée de mesure de courant |
---|---|
Configurable/programmable | oui, non configuré |
Plage de courant d'entrée | 0 A ... 55 A (AC/DC) |
Seuil de déclenchement | 0,8 % (de la valeur finale de la plage de mesure 50 A) |
Plage de réglage courant d'entrée min. | 0 A ... 9,5 A |
Plage de réglage courant d'entrée max. | 0 A ... 55 A |
Forme d'impulsion | Courants continus, alternatifs ou déformés |
Surintensité max. admissible | en fonction du conducteur enfiché |
Courant de choc max. admissible | en fonction du conducteur enfiché |
Plage de mesure de la fréquence | 15 Hz ... 400 Hz |
Type de raccordement | Connexion traversante, diamètre 10,5 mm |
Dénomination sortie | Sortie tension / courant |
---|---|
Configurable/programmable | oui, non configuré |
Signal de sortie tension | 0 V ... 10 V |
5 V ... 1 V | |
5 V ... -5 V | |
2 V ... 10 V | |
-10 V ... 10 V | |
0 V ... 5 V | |
1 V ... 5 V | |
-5 V ... 5 V | |
10 V ... 0 V | |
10 V ... 2 V | |
10 V ... -10 V | |
5 V ... 0 V | |
Signal de sortie courant | 0 mA ... 20 mA |
4 mA ... 20 mA | |
20 mA ... 0 mA | |
20 mA ... 4 mA | |
Charge/charge de sortie Sortie tension | > 10 kΩ |
Charge/charge de sortie Sortie courant | < 500 Ω |
Plage de tension d'alimentation | 20 V DC ... 30 V DC |
---|---|
Courant max. absorbé | < 40 mA (sans charge) |
Type de raccordement | Raccordement vissé |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 14 |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Longueur à dénuder | 8 mm |
Filetage vis | M3 |
Erreur de transmission max. | < 0,5 % (de la valeur nominale de la plage aux conditions nominales) |
---|---|
Coefficient de température typ. | < 0,025 %/K |
Réponse indicielle (10-90 %) | 330 ms (pour AC) |
40 ms (pour DC) | |
Affichage d'état | LED verte |
Catégorie de surtension | III |
Degré de pollution | 2 |
Tension d'isolement assignée | 300 V AC (par rapport à la terre) |
Tension d'essai entrée/sortie | 4 kV (50 Hz, 1 min) |
Tension d'essai entrée/alimentation | 4 kV (50 Hz, 1 min) |
Tension d'essai sortie/alimentation | 500 V (50 Hz, 1 min) |
Compatibilité électromagnétique | Conformité à la directive CEM |
Emission | EN 61000-6-4 |
Immunité | EN 61000-6-2 |
Coloris | vert |
Matériau du boîtier | Polyamide PA non renforcé |
Emplacement pour le montage | indifférent |
Conformité | Conformité CE |
UL, USA/Canada | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Compatibilité électromagnétique | Conformité à la directive CEM |
---|---|
Emission | EN 61000-6-4 |
Immunité | EN 61000-6-2 |
Connexion selon la norme | CUL |
Directive basse tension | Conformité à la directive NS |
Conformité | Conformité CE |
UL, USA/Canada | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
