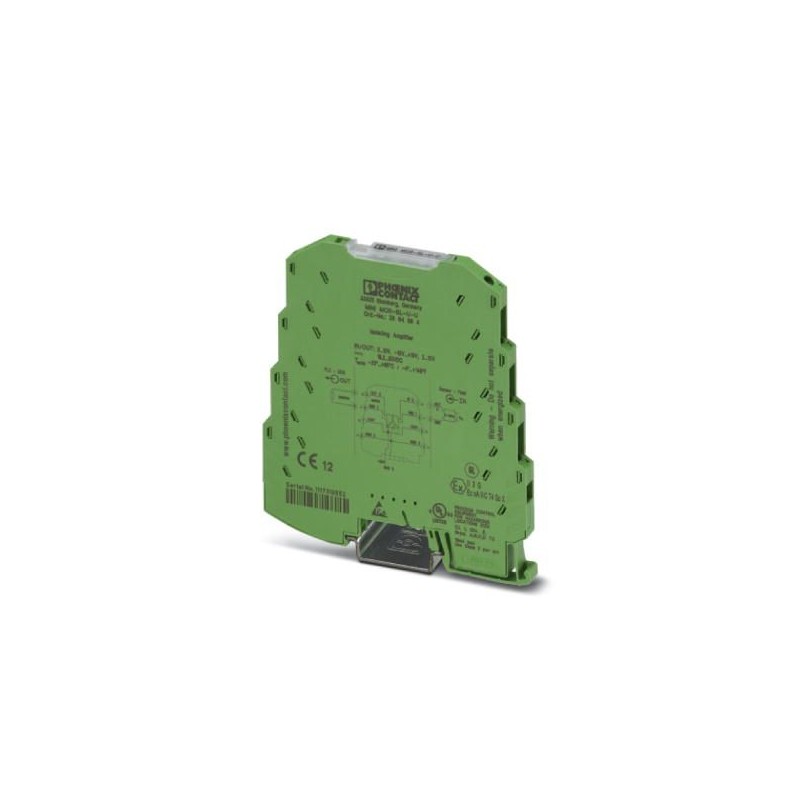

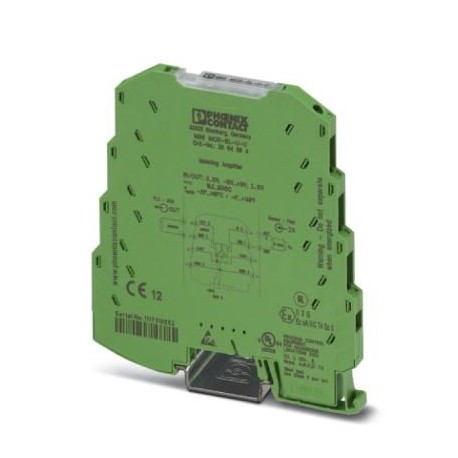

MINI MCR-SL-U-U 2864684 PHOENIX CONTACT Amplificateur-séparateur
MINI MCR-SL-U-U
2864684
PHOENIX_CONTACT
Amplificateur-séparateur MCR à 3 voies, pour séparation galvanique de signaux analogiques, avec raccordement vissé, signal d'entrée : 0 ... 10 V/±10 V, signal de sortie : 0 ... 10 V/±10 V
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2864684 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 97 (C-7-2015) |
| GTIN | 4017918956387 |
| Poids par pièce (hors emballage) | 0,071 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données d'entrée
| Nombre d'entrées | 1 |
|---|---|
| Configurable/programmable | non |
| Signal d'entrée tension | 0 V ... 10 V |
| -10 V ... 10 V | |
| Tension d'entrée max. | 30 V |
| Résistance d'entrée entrée tension | env. 100 kΩ |
Données de sortie
| Nombre de sorties | 1 |
|---|---|
| Configurable/programmable | non |
| Signal de sortie tension | 0 V ... 10 V |
| -10 V ... 10 V | |
| Tension de sortie max. | 12,5 V |
| Courant de court-circuit | env. 2 mA |
| Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
| Ondulation | < 20 mVCC(à 10 kΩ) |
Alimentation
| Tension nominale d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
| Courant max. absorbé | < 9 mA |
| Consommation de puissance | < 200 mW (pour 24 V DC) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 12 mm |
| Filetage vis | M3 |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission max. | ≤ 0,1 % (de la déviation maximale) |
| Coefficient de température max. | < 0,01 %/K |
| Coefficient de température typ. | < 0,002 %/K |
| Fréquence limite (3 dB) | env. 100 Hz |
| Réponse indicielle (10-90 %) | env. 3,2 ms |
| Circuit de protection | Protection contre les transitoires |
| Isolation galvanique | Isolation de base selon EN 61010 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 50 V AC/DC |
| Tension d'essai : entrée / sortie / alimentation | 1,5 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
| Coloris | vert |
| Matériau du boîtier | PBT |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715. |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 15 % |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 15 % |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 15 % |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Isolation galvanique | Isolation de base selon EN 61010 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
