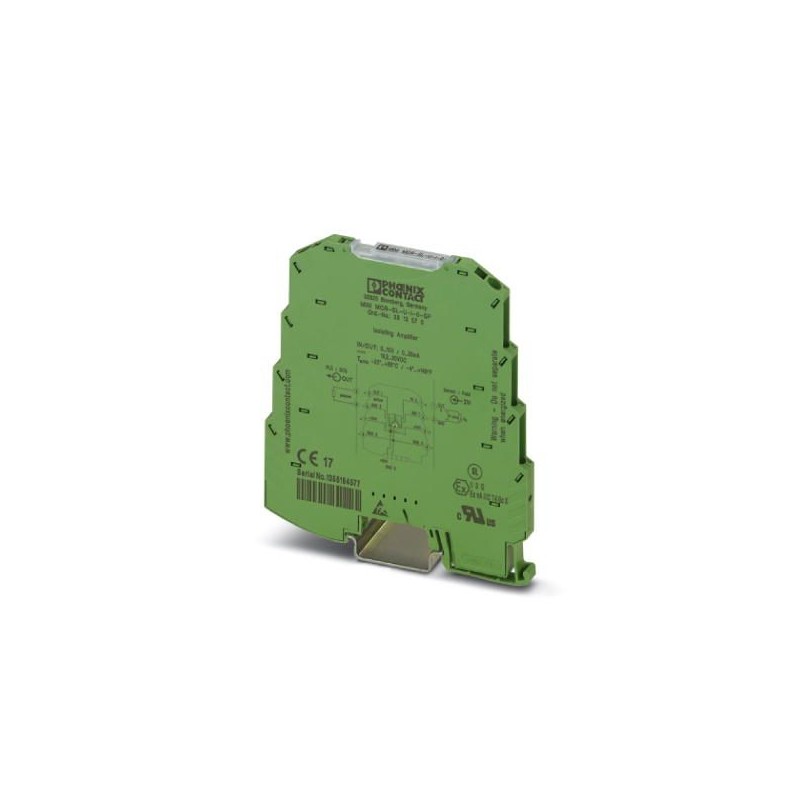

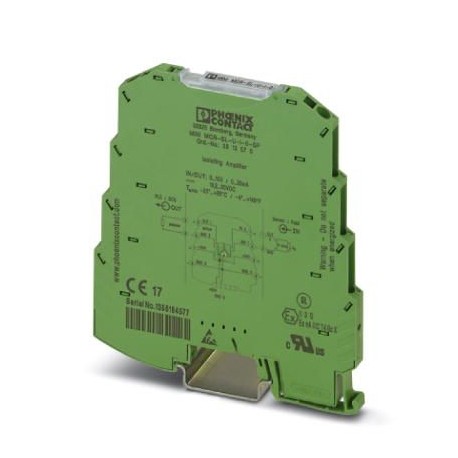

MINI MCR-SL-U-I-0-SP
2813570
PHOENIX_CONTACT
1
Amplificateur-séparateur
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2813570 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 97 (C-7-2015) |
GTIN | 4046356101936 |
Poids par pièce (hors emballage) | 0,060 KGM |
Numéro du tarif douanier | 85437090 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -20 °C ... 65 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Hauteur max. | ≤ 2000 m |
Nombre d'entrées | 1 |
---|---|
Configurable/programmable | non |
Signal d'entrée tension | 0 V ... 10 V |
Tension d'entrée max. | 30 V |
Résistance d'entrée entrée tension | env. 100 kΩ |
Nombre de sorties | 1 |
---|---|
Configurable/programmable | non |
Signal de sortie courant | 0 mA ... 20 mA |
Courant de sortie max. | 28 mA |
Charge/charge de sortie Sortie courant | ≤ 500 Ω |
Ondulation | < 20 mVCC(à 500 Ω) |
Tension nominale d'alimentation | 24 V DC |
---|---|
Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
Courant max. absorbé | < 28 mA |
Consommation de puissance | < 600 mW |
Type de raccordement | Raccordement à ressort |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Longueur à dénuder | 8 mm |
Nombre de voies | 1 |
---|---|
Erreur de transmission max. | ≤ 0,1 % (de la déviation maximale) |
Coefficient de température max. | < 0,01 %/K |
Coefficient de température typ. | < 0,002 %/K |
Fréquence limite (3 dB) | env. 100 Hz |
Réponse indicielle (10-90 %) | env. 3,5 ms |
Isolation galvanique | Isolation de base selon EN 61010 |
Catégorie de surtension | II |
Degré de pollution | 2 |
Tension d'isolement assignée | 30 V AC |
Tension d'essai : entrée / sortie / alimentation | 1,5 kV (50 Hz, 1 min) |
Compatibilité électromagnétique | Conformité à la directive CEM |
Emission | EN 61000-6-4 |
Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Coloris | vert |
Matériau du boîtier | PBT |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715. |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T4 | |
GL | GL EMC 2 D |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dénomination | Champ électromagnétique HF |
---|---|
Normes/Prescriptions | EN 61000-4-3 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
Dénomination | Perturbations transitoires rapides (en salves) |
Normes/Prescriptions | EN 61000-4-4 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
Dénomination | Grandeurs perturbatrices acheminées |
Normes/Prescriptions | EN 61000-4-6 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 5 % |
Compatibilité électromagnétique | Conformité à la directive CEM |
---|---|
Emission | EN 61000-6-4 |
Connexion selon la norme | CUL |
Dénomination | Champ électromagnétique HF |
Normes/Prescriptions | EN 61000-4-3 |
EN 61000-4-4 | |
Dénomination | Grandeurs perturbatrices acheminées |
Normes/Prescriptions | EN 61000-4-6 |
Isolation galvanique | Isolation de base selon EN 61010 |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T4 | |
GL | GL EMC 2 D |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
