Agrandir l'image

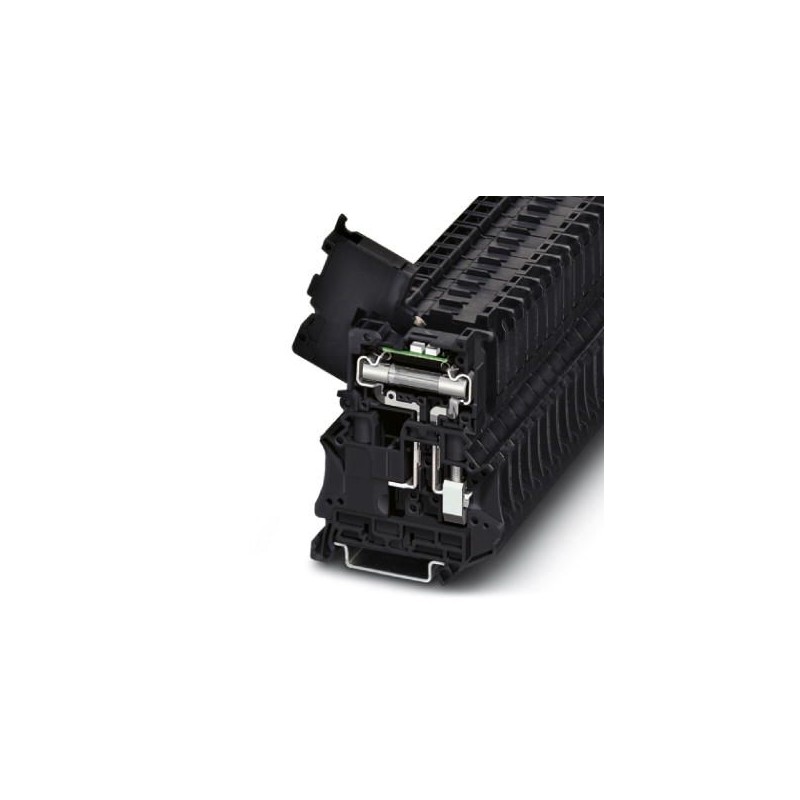

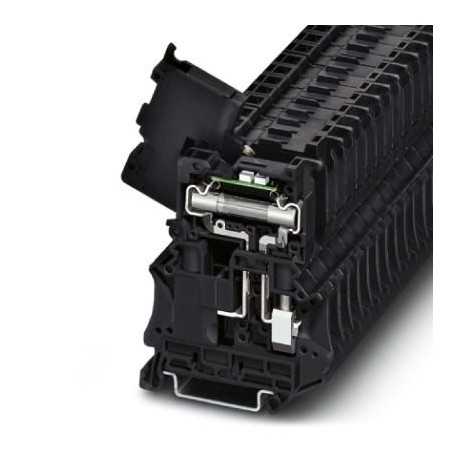

UT 6-HESILA 250 (6,3X32) 3046430 PHOENIX CONTACT Bloc de jonction-fusibles
UT 6-HESILA 250 (6,3X32)
3046430
PHOENIX_CONTACT
Bloc de jonction-fusibles
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3046430 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 243 (C-1-2017) |
| GTIN | 4046356055833 |
| Poids par pièce (hors emballage) | 0,025 KGM |
| Numéro du tarif douanier | 85369095 |
| Pays d'origine | PL (Pologne) |
Généralités
| Remarque | Le courant dépend du fusible utilisé, la tension du voyant lumineux choisi. En cas de fusible défectueux, le circuit électrique suivant n'est pas hors tension. |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Section nominale | 6 mm² |
| Coloris | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | Industrie ferroviaire |
| Construction mécanique | |
| Construction d’installations | |
| Puissance dissipée maximale en condition nominale | 1,6 W |
| Fusible | G / 6,3 x 32 |
| Type de fusible | Verre / Céramique / ... |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale | max. 1,6 W (pour montage unitaire des blocs de jonction-fusibles en cas de surcharge) |
| max. 1,6 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de surcharge) | |
| max. 4 W (pour montage unitaire des blocs de jonction-fusibles en cas de court-circuit) | |
| max. 2,5 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de court-circuit) | |
| Courant maximal en cas de montage unitaire | 10 A |
| Plage de tension voyant | 110 V AC/DC ... 250 V AC/DC |
| Plage de courant voyant | 0,41 mA ... 0,96 mA |
| Connexion selon la norme | CEI 60947-7-3 |
| Courant de charge maximal | 10 A (Le courant est déterminé par le fusible utilisé.) |
| Intensité nominale IN | 10 A |
| Tension nominale UN | 250 V |
| Paroi latérale ouverte | non |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 10 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 4 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 10 mm |
| Gabarit | A5 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-3 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3046430-UT 6-HESILA 250 (6,3X32) | 137 Kbytes |
|
