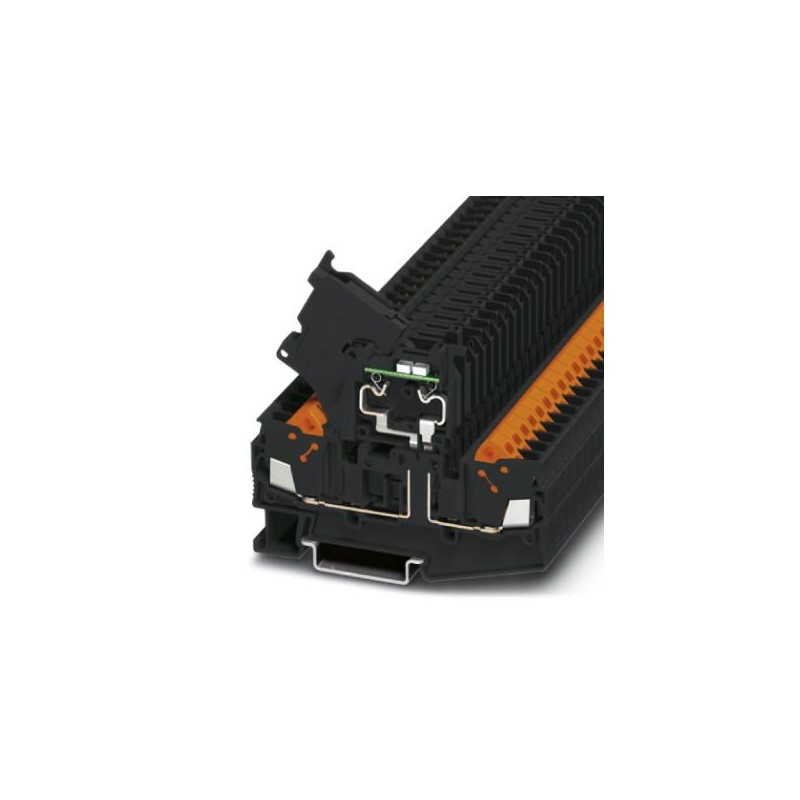

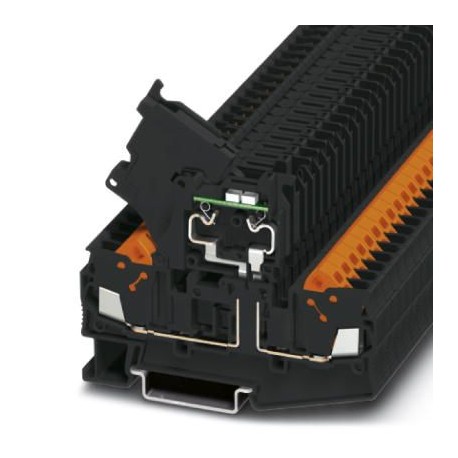

QTC 2,5-HESILED 24 (5X20)
3050374
PHOENIX_CONTACT
50
Bloc de jonction-fusibles
Connectivité armoires industrielles
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 3050374 |
---|---|
Unité de conditionnement | 50 pcs |
Quantité minimum de commande | 50 pcs |
Page catalogue | Page 210 (C-1-2017) |
GTIN | 4046356056212 |
Poids par pièce (hors emballage) | 0,016 KGM |
Numéro du tarif douanier | 85369095 |
Pays d'origine | CN (Chine) |
Remarque | Le courant dépend du fusible utilisé, la tension du voyant lumineux choisi. En cas de fusible défectueux, le circuit électrique suivant n'est pas hors tension. |
---|---|
Nombre d'étages | 1 |
Nombre de connexions | 2 |
Section nominale | 2,5 mm² |
Coloris | noir |
Matériau isolant | PA |
Classe d'inflammabilité selon UL 94 | V0 |
Domaine d'application | Industrie ferroviaire |
Construction mécanique | |
Construction d’installations | |
Puissance dissipée maximale en condition nominale | 1,6 W |
Fusible | G / 5 x 20 |
Type de fusible | Verre / Céramique / ... |
Tension de choc assignée | 4 kV |
Degré de pollution | 3 |
Catégorie de surtension | III |
Groupe d'isolant | I |
Puissance dissipée maximale | max. 1,6 W (pour montage unitaire des blocs de jonction-fusibles en cas de surcharge) |
max. 1,6 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de surcharge) | |
max. 4 W (pour montage unitaire des blocs de jonction-fusibles en cas de court-circuit) | |
max. 2,5 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de court-circuit) | |
Plage de tension voyant | 12 V AC/DC ... 30 V AC/DC |
Plage de courant voyant | 0,31 mA ... 0,95 mA |
Connexion selon la norme | CEI 60947-7-3 |
Courant de charge maximal | 6,3 A (Le courant est déterminé par le fusible utilisé.) |
Intensité nominale IN | 6,3 A |
Tension nominale UN | 24 V |
Paroi latérale ouverte | oui |
Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Utilisation d'un isolant statique au froid | -60 °C |
Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 classe 1 | 2 |
NF F16-101, NF F10-102 classe F | 2 |
Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Section de conducteur rigide min. | 0,5 mm² |
---|---|
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,5 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 20 |
Section du conducteur AWG max. | 14 |
Type de raccordement | Raccordement rapide |
Diamètre max. du fil avec isolant | 3,8 mm |
Connexion selon la norme | CSA |
---|---|
CEI 60947-7-3 | |
Classe d'inflammabilité selon UL 94 | V0 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
