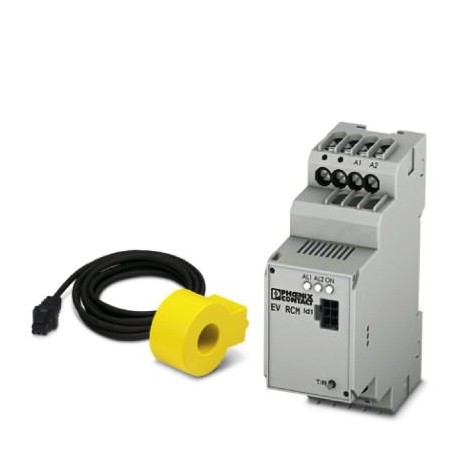

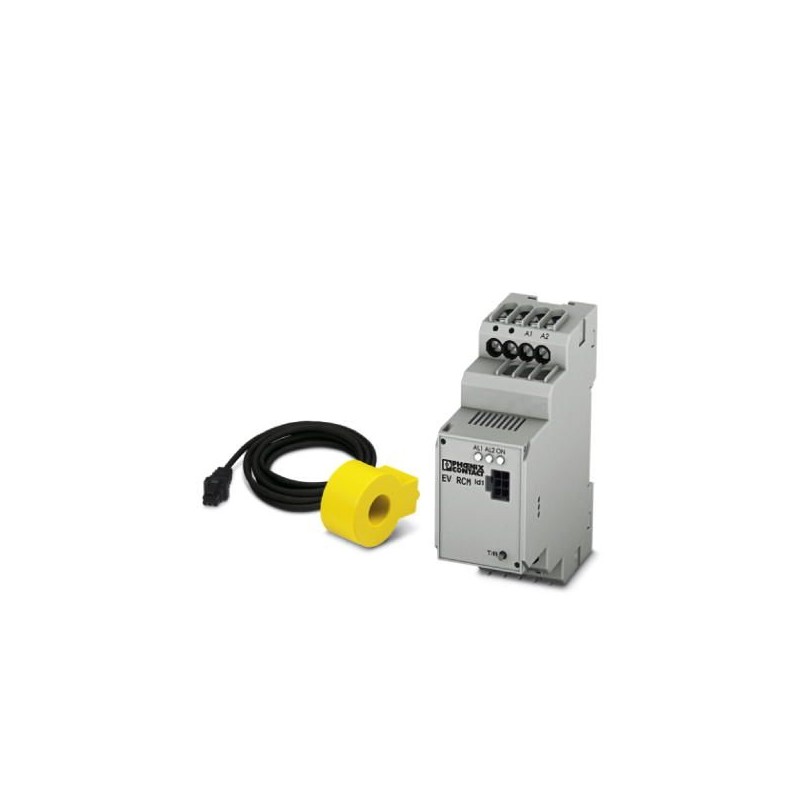

EV-RCM-C1-AC30-DC6 1622450 PHOENIX CONTACT Surveillance du courant différentiel
EV-RCM-C1-AC30-DC6
1622450
PHOENIX_CONTACT
Surveillance du courant différentiel
Prises de courant industrielles et spéciales > Commande de charge E-Mobility
E-Mobility
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1622450 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 767 (C-2-2017) |
| GTIN | 4055626039794 |
| Poids par pièce (hors emballage) | 0,190 KGM |
| Numéro du tarif douanier | 90303380 |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | Le module à courant résiduel différentiel (MCR) pour les commandes de charge AC pour les applications privées (EU/CN) |
|---|---|
| Version | 1 voie |
| Normes/Prescriptions | CEI 61851-1 |
| Norme de charge | Type 2 |
| Mode charge | Mode 3 |
| Nombre de points de charge pris en charge | 1 |
| Conformité | Conformité CE |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
|---|---|
| Classe climatique | selon IEC 60271 /-1 /-2 /-3 |
| Indice de protection | IP20 (Blocs de jonction) |
| IP30 (Installations) |
Sorties de couplage
| Commande du contacteur de charge | Relais d'alarme 1 IΔn: courants résiduels DC |
|---|---|
| Tension de commutation maximale | 250 V |
| Courant de commutation maximal | 5 A (1 contact NO chacun) |
| Nombre de contacts utilisés comme NO | 1 |
| Remarque sur le contact de commutation | Courant de repos |
| Cycles de commutation | 10000 |
Plage de mesure du courant différentiel
| Fréquence assignée fn | ≤ 2000 Hz |
|---|---|
| Courant différentiel nominal | ± 300 mA (Pic) |
| Plage de mesure du courant | 50 A (45 Hz ... 50 Hz) |
| Courant différentiel IΔn | 30 mA |
| 6 mA | |
| Temps de mise en place pour IΔn | < 180 ms |
| Intensité assignée In | 32 A |
| Temps de réponse pour 2 x IΔn | < 70 ms |
| Temps de mise en place pour 5xIΔn | < 20 ms |
| Temps de retombée pour IN | < 500 ms |
| Fonction d'actualisation | 3 tentatives d'activation à intervalles de 15 min. |
Transformateur de courant de mesure
| Type de raccordement | Connecteur |
|---|---|
| Alimentation | via le module RCM |
| Diamètre de la bobine de mesure | 15 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
Alimentation des modules
| Plage de tension d'alimentation | 100 V AC ... 240 V AC (Plage de tension nominale) |
|---|---|
| Courant max. absorbé | 22 mA |
| Consommation nominale | < 0,5 W (marche à vide) |
| Plage de fréquence | 45 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371809eCl@ss 8.027371809eCl@ss 9.027144703
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-1622450-EV-RCM-C1-AC30-DC6 | 96 Kbytes |
|
