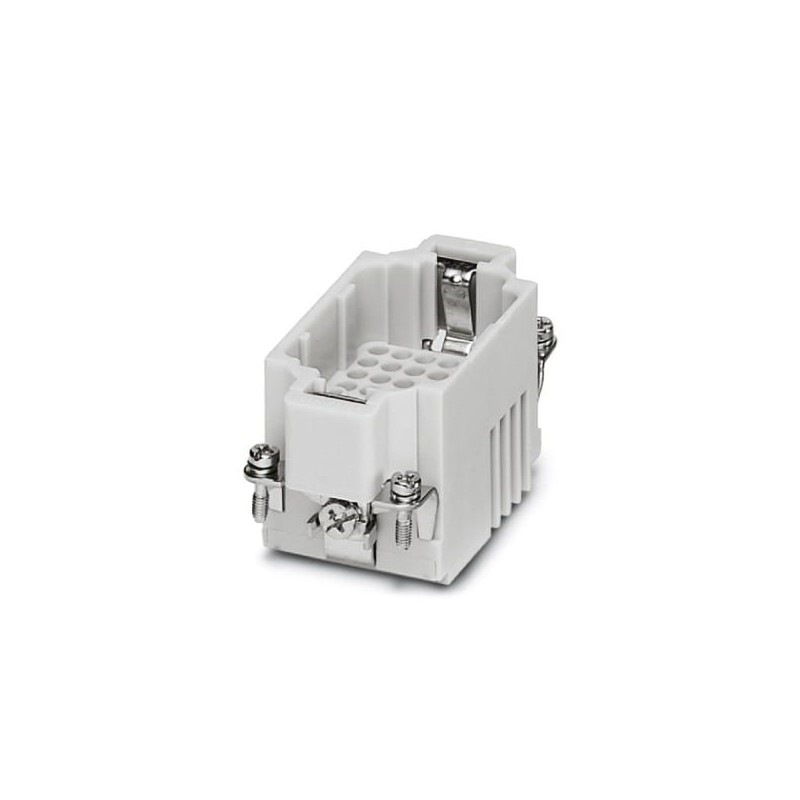

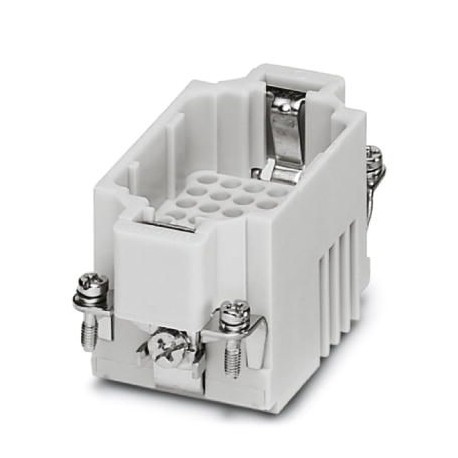

HC-K 8/24-ESTC 1636318 PHOENIX CONTACT Eléments de contact
HC-K 8/24-ESTC
1636318
PHOENIX_CONTACT
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1636318 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 559 (C-2-2017) |
| GTIN | 4046356011457 |
| Poids par pièce (hors emballage) | 0,053 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | pour boîtiers HC-B10, contacts de puissance : CK 2,5-ED, contacts de commande : CK 1,6-ED (contacts à sertir non compris dans la fourniture) |
|---|---|
| Mode de raccordement | Raccordement serti (Contacts de puissance) |
| Raccordement serti (Contacts de signalisation) | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 8+24+PE |
| Nombre de contacts de puissance | 8 |
| Nombre de contacts de commande | 24 |
| Cycles d'enfichage | ≥ 500 |
| Taille | B10 |
| Numérotation des contacts | 1 - 8 |
| Section raccordable | 0,5 mm² ... 4 mm² (Contacts de puissance) |
| 0,14 mm² ... 2,5 mm² (Contacts de commande) | |
| Section raccordable AWG | 20 ... 12 (Contacts de puissance) |
| 26 ... 14 (Contacts de commande) | |
| Longueur de gaine à dénuder de chaque fil | 7,5 mm (Contacts de puissance) |
| 8 mm (Contacts de commande, pour section de 0,14 mm² ... 1,5 mm²) | |
| 6 mm (Contacts de commande, pour une section de 2,5 mm²) | |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Les connecteurs ne doivent être enfichés que hors charge/tension. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Matériau de contact | Alliage de Cu |
|---|---|
| Matériau surface de contact, contact de puissance | Ag (alternative Au) |
| Matériau surface de contact, contact de commande | Ag (alternative Au) |
| Matériau de porte-contacts | PA |
Caractéristiques électriques
| Contacts de puissance de la tension de référence | 230/400 V |
|---|---|
| Tension de référence (III/3) | 230 V (Contacts de puissance conducteur-terre) |
| 160 V | |
| 400 V (Contacts de puissance conducteur-conducteur) | |
| Tension de choc assignée | 4 kV (Contacts de puissance) |
| 2,5 kV (Contacts de commande) | |
| Courant de référence | 16 A (Contacts de puissance) |
| 10 A (Contacts de commande) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1636318-HC-K 8/24-ESTC | 135 Kbytes |
|
