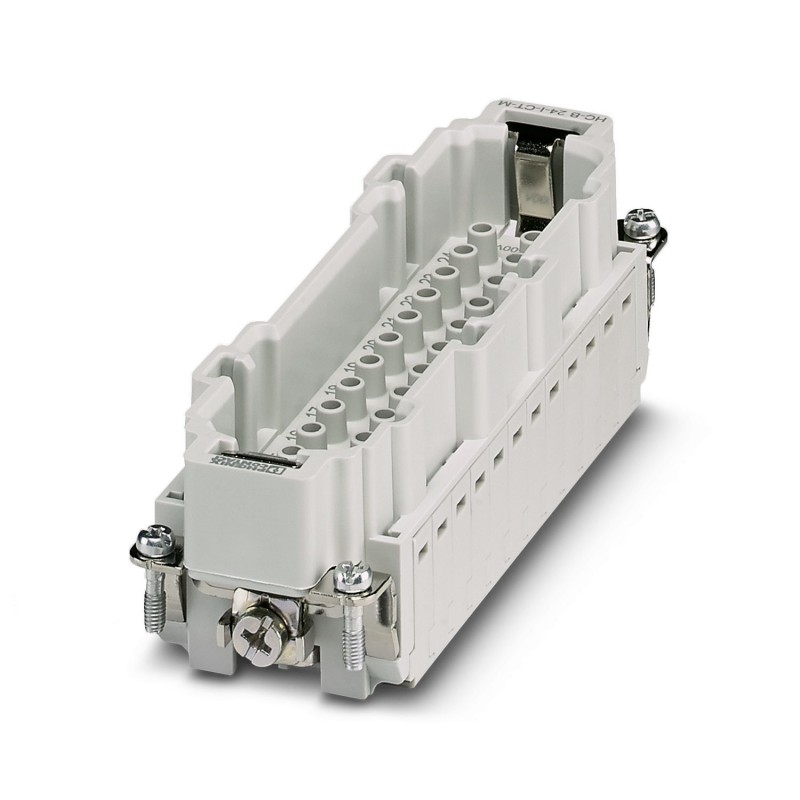

HC-B 24-I-CT-M-48
1584978
PHOENIX_CONTACT
1
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1584978 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 541 (C-2-2017) |
GTIN | 4046356156189 |
Poids par pièce (hors emballage) | 0,083 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | CN (Chine) |
Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE de type B24 et boîtiers HEAVYCONNEC de type B24 / B48, contacts à sertir CK 2,5-ED (contacts à sertir non compris dans la fourniture). |
---|---|
Les connecteurs ne doivent être manipulés que hors charge/tension. | |
Mode de raccordement | Raccordement serti |
Degré de pollution | 3 |
Catégorie de surtension | III |
Nombre de pôles | 24+PE |
Cycles d'enfichage | ≥ 500 |
Taille | B24 |
Numérotation des contacts | 25 - 48 |
Section raccordable | 0,5 mm² ... 4 mm² |
Section raccordable AWG | 20 ... 12 |
Longueur de gaine à dénuder de chaque fil | 7,5 mm |
Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
Instruction pour le montage | Pour boîtier de type B24. Les connecteurs ne doivent être enfichés que hors charge/hors tension. Démontage des contacts à sertir à l'aide d'un tournevis. Le trou pour le tournevis se trouve près de l'ouverture d'introduction des conducteurs. |
Indice de protection (IP) | IP20 |
---|---|
Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
Matériau de contact | Alliage de cuivre |
---|---|
Matériau de surface du contact | Ag (alternative Au) |
Matériau de porte-contacts | PA |
Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Tension de référence (III/3) | 500 V |
---|---|
Tension de choc assignée | 6 kV |
Courant de référence | 16 A |
Connexion selon la norme | CSA |
---|---|
Spécifications concernant l'exécution et les essais | DIN EN 61984 |
DIN EN 60664 | |
CEI 60352 | |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1584978-HC-B 24-I-CT-M-48 | 134 Kbytes |
