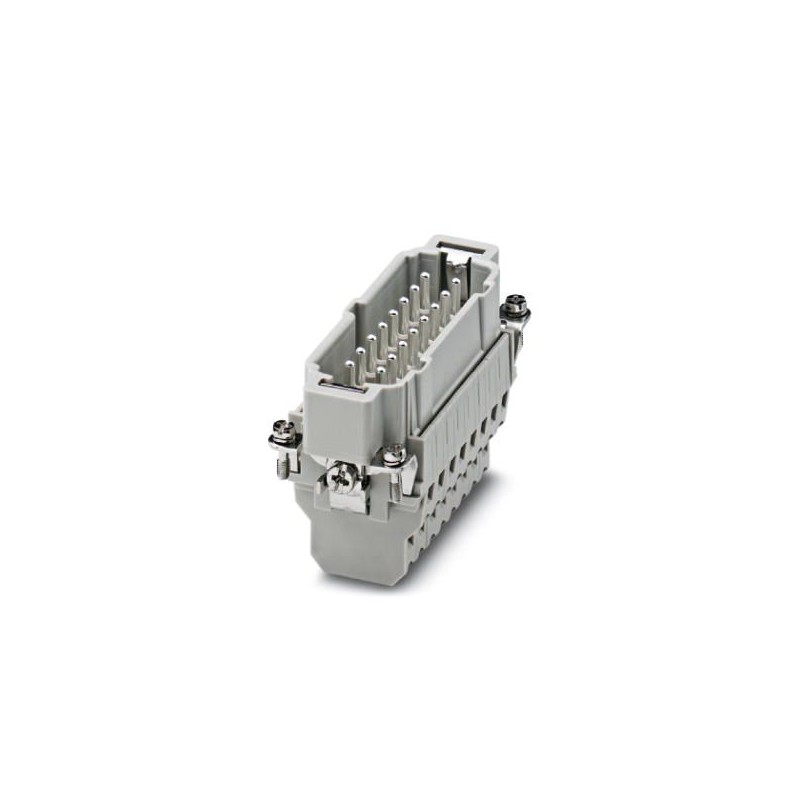

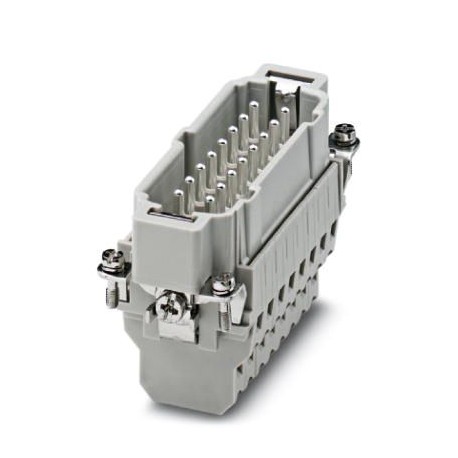

HC-B 16-ESTZZ 1605310 PHOENIX CONTACT Eléments de contact
HC-B 16-ESTZZ
1605310
PHOENIX_CONTACT
Eléments de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1605310 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 519 (PC-2011) |
| GTIN | 4017918924096 |
| Poids par pièce (hors emballage) | 0,122 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | RO (Roumanie) |
Généralités
| Remarque | Pour boîtiers HC-B16 |
|---|---|
| Mode de raccordement | Raccordement à ressort |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 16+PE |
| Cycles d'enfichage | ≥ 500 |
| Taille | B16 |
| Numérotation des contacts | 1 - 16 |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 10 mm ±1 mm |
| Conseils pour le montage | Pour boîtiers h ≥ 72 mm. Les connecteurs mâles ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | Pour boîtier de type B16 / B32. Les connecteurs ne doivent être manipulés que hors charge/tension. |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Caractéristiques électriques
| Tension de référence (III/3) | 500 V |
|---|---|
| Tension de choc assignée | 6 kV |
| Courant de référence | 16 A |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1605310-HC-B 16-ESTZZ | 160 Kbytes |
|
