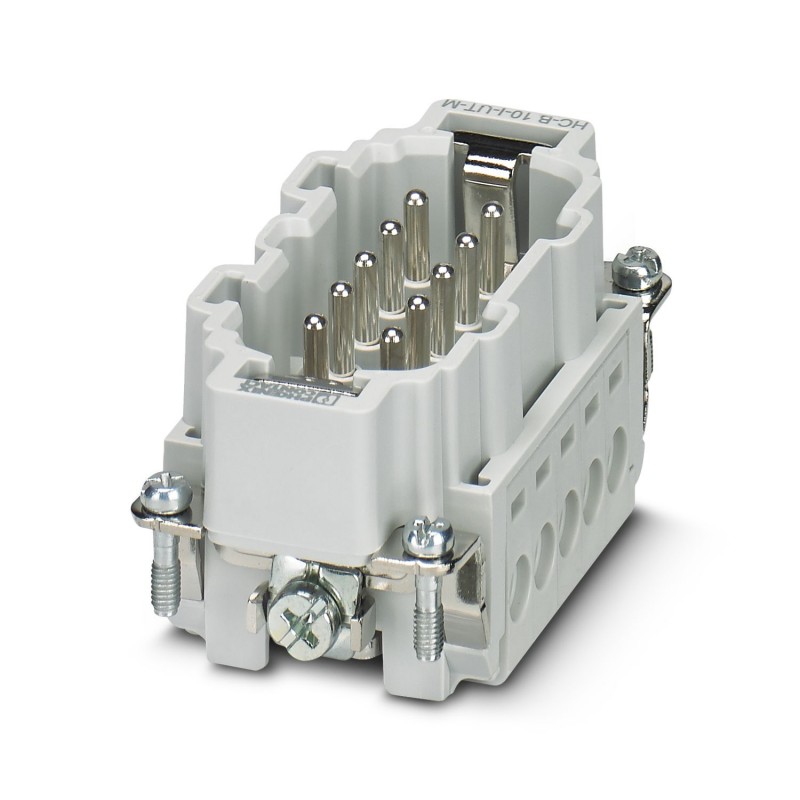

HC-B 10-I-UT-M 1648173 PHOENIX CONTACT Boîtier pour connecteur mâle HEAVYCONNEC, série B10, 10 pôles, raccor..
HC-B 10-I-UT-M
1648173
PHOENIX_CONTACT
Boîtier pour connecteur mâle HEAVYCONNEC, série B10, 10 pôles, raccordement vissé ...
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Généralités
| Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B10. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Couple de serrage | 0,5 Nm ... 0,8 Nm |
| Lame de tournevis | 0,5 x 3,5 mm |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Nombre de pôles | 10+PE |
| Cycles d'enfichage | ≥ 500 |
| Type | B10 |
| Connexion selon la norme | CEI / EN |
| Section raccordable | 0,5 mm² ... 2,5 mm² (concerne les conducteurs souples avec embouts) |
| Section raccordable AWG | 20 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm |
| Conseils pour le montage | Détrompage possible au moyen d'une languette de détrompage CP-HC (1686478). HC-B6../ HC-B10..pour 2 languettes de détrompage. HC-B16../ HC-B24..pour 4 languettes de détrompage. |
| Instruction pour le montage | Pour boîtier de type B10. Les connecteurs ne doivent être manipulés que hors charge/tension. |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Caractéristiques électriques
| Tension de référence (III/3) | 500 V |
|---|---|
| Tension de choc assignée | 6 kV |
| Courant de référence | 16 A |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1648173-HC-B 10-I-UT-M | 127 Kbytes |
|
