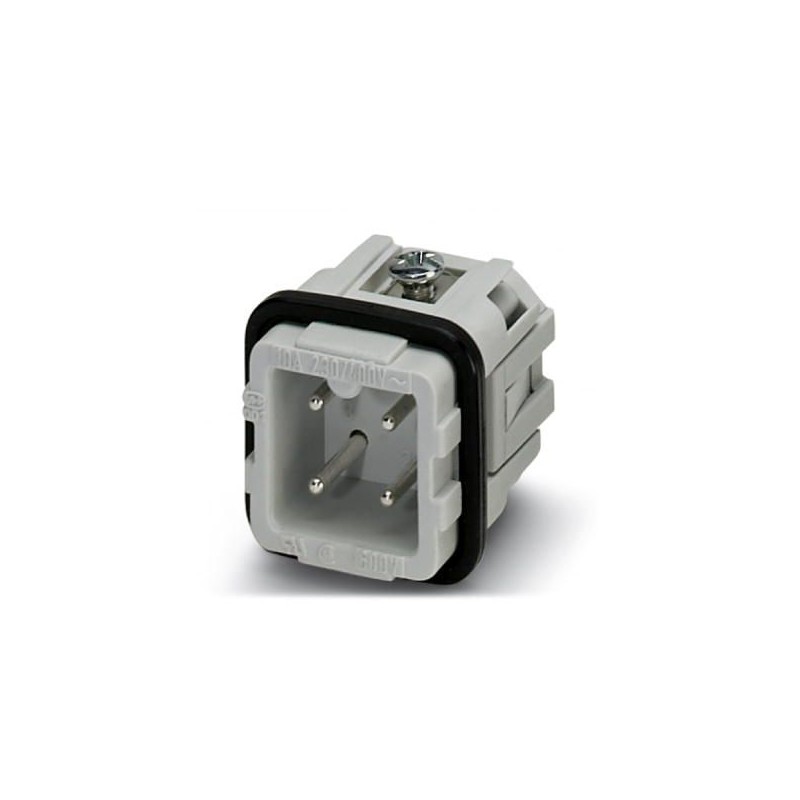

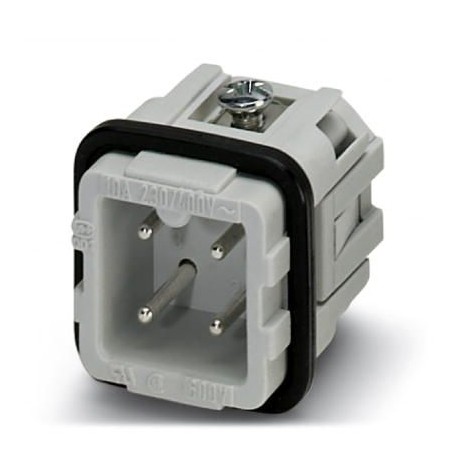

HC-A 3-ESTS 1773080 PHOENIX CONTACT Eléments de contact
HC-A 3-ESTS
1773080
PHOENIX_CONTACT
10
Eléments de contact
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1773080 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 405 (C-4-2013) |
| GTIN | 4017918122300 |
| Poids par pièce (hors emballage) | 0,016 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Remarque | pour boîtiers HC-D7 |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Couple de serrage | 0,25 Nm |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Nombre de pôles | 3+PE |
| Cycles d'enfichage | ≥ 500 |
| Taille | D7 |
| Numérotation des contacts | 1 - 3 |
| Section raccordable | 0,5 mm² ... 1,5 mm² (concerne les conducteurs souples avec embouts) |
| Section raccordable AWG | 20 ... 16 |
| Longueur de gaine à dénuder de chaque fil | 5 mm |
| Conseils pour le montage | Les connecteurs ne doivent être manipulés que hors charge/tension. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
|---|
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
Caractéristiques électriques
| Tension de référence (III/3) | 230 V (Conducteur-terre) |
|---|---|
| 400 V (Conducteur-conducteur) | |
| Tension de choc assignée | 4 kV |
| Courant de référence | 16 A |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1773080-HC-A 3-ESTS | 119 Kbytes |
|
