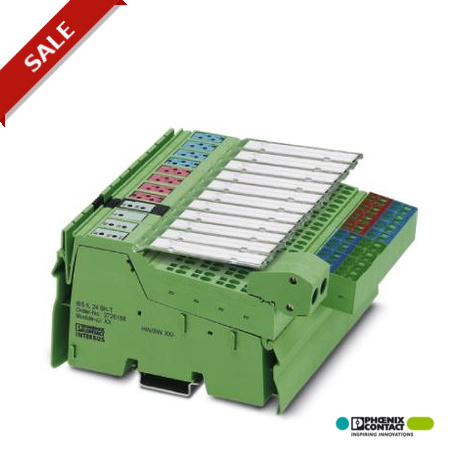

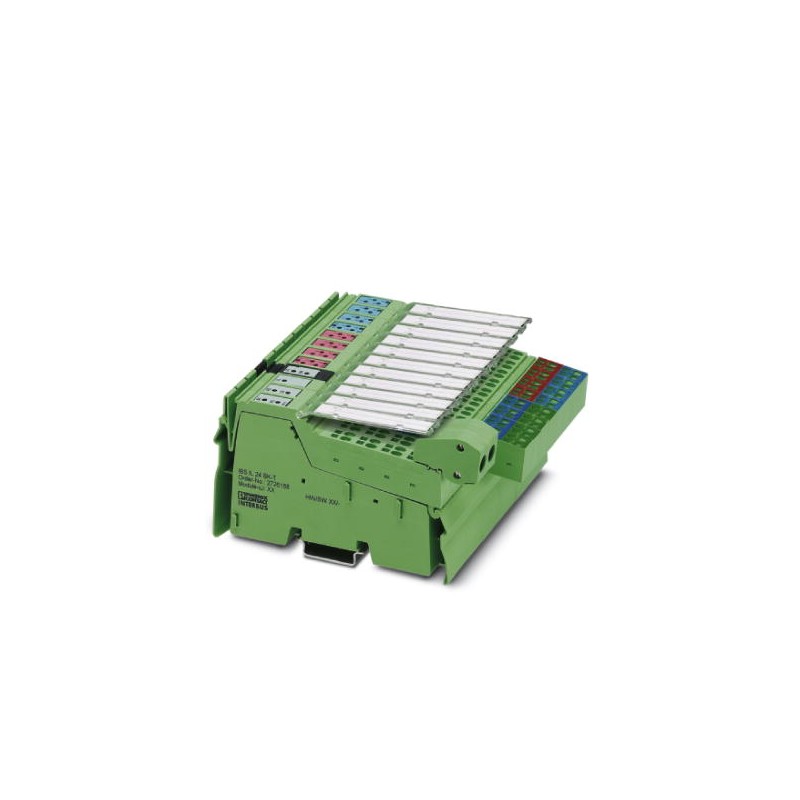

IBS IL 24 BK DIO 16/16 2742586 PHOENIX CONTACT Tête de station INTERBUS, 16 entrées, 24 V DC, 16 sorties, 24..
IBS IL 24 BK DIO 16/16
2742586
PHOENIX_CONTACT
Tête de station INTERBUS, 16 entrées, 24 V DC, 16 sorties, 24 V DC, 500 mA, avec connecteurs
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Description des produits
La station Inline complète se compose d'une tête de station INTERBUS, d'un module de 16 sorties tout ou rien et d'un module de 16 entrées tout ou rien. L'ensemble comporte tous les connecteurs Inline nécessaires pour raccorder le bus, l'alimentation et la périphérie.
Les modules Inline peuvent être identifiés à l'aide d'étiquettes escamotables. Les porte-étiquettes sont munis de cartes enfichables sur lesquelles des inscriptions individuelles peuvent être portées. Pour le repérage des bornes, vous disposez en outre du ruban Zack ZBFM-6...
Cotes
| Largeur | 146,4 mm |
|---|---|
| Hauteur | 140,5 mm |
| Profondeur | 71,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Humidité de l'air admissible (service) | 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 95 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Poids net | 394 g |
|---|---|
| Indication de poids | avec connecteurs |
| Type de montage | Profilé |
Interfaces
| Système bus de terrain | INTERBUS |
|---|---|
| Dénomination | INTERBUS |
| Mode de raccordement | 2x connecteur Inline blindé à 6 broches |
| Système bus de terrain | Lokalbus |
| Dénomination | Bus local Inline |
| Mode de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Dénomination | Alimentation |
| Mode de raccordement | Connecteur d'alimentation Inline à 8 broches |
Limites du système du coupleur de bus
| Nombre d'abonnés raccordés au bus local | 63 (Tenir compte de la consommation totale autorisée) |
|---|---|
| Nombre d'unités connectées avec canal de paramètres | 16 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 15 |
Alimentation du bloc électronique
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (ondulation comprise) |
| Courant absorbé | max. 1,25 A (avec le nombre maximal de blocs de jonction E/S connectés (alimentation 24 V DC)) |
Potentiels Inline
| Tension logique UL | 7,5 V DC ±5 % |
|---|---|
| Alimentation électrique sur UL | max. 2 A DC |
| Alimentation du circuit principal UM | 24 V DC -15 % / +20 % (selon EN 61131-2) |
| Alimentation électrique sur UM | max. 8 A DC (Somme de UM+ US) |
| Tension d'alimentation de segment US | 24 V DC -15 % / +20 % (selon EN 61131-2) |
| Alimentation électrique sur US | max. 8 A DC (Somme de UM+ US) |
| Tension d'alimentation de la périphérie UANA | 24 V DC -15 % / +20 % |
| Alimentation électrique sur UANA | max. 0,5 A DC (tenir compte du derating) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Mode de raccordement | Raccordement à ressort |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre d'entrées | max. 16 (EN 61131-2 type 1) |
| Circuit de protection | Inversion de polarité Diode zéner bidirectionnelle |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée typique par canal | typ. 3 mA |
Sorties tout-ou-rien
| Dénomination sortie | Sorties tout-ou-rien |
|---|---|
| Mode de raccordement | Raccordement à ressort |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre de sorties | 16 |
| Circuit de protection | Protection contre les courts-circuits et contre les surcharges Circuit de roue libre |
| Tension de sortie | 24 V DC -1 V (à l'intensité nominale) |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module | 8 A |
| Charge nominale inductive | 12 VA |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
