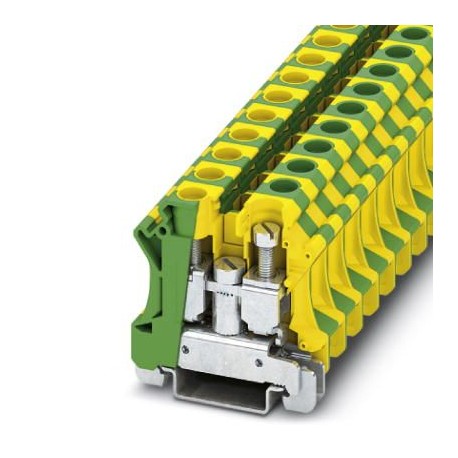

UTI 16-PE 3073830 PHOENIX CONTACT Bloc de jonction pour conducteur de protection d'installation
UTI 16-PE
3073830
PHOENIX_CONTACT
Bloc de jonction pour conducteur de protection d'installation
Blocs de jonction > Borne multi-étage
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3073830 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 253 (C-1-2017) |
| GTIN | 4046356347259 |
| Poids par pièce (hors emballage) | 0,048 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Nombre de pôles | 1 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Section nominale | 16 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Paroi latérale ouverte | non |
| Fixation de bloc de jonction | 1,5 Nm ... 1,8 Nm (Pied PE avec vis de fixation, M4) |
| Résultat des essais d'oscillations et de grésillements sur bande large | Test réussi |
| Spécification des essais d'oscillations et de grésillements sur bande large | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence d'essai | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 0,02 g²/Hz |
| Accélération | 0,8 g |
| Durée de l'essai par essieu | 5 h |
| Sens d'essai | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification de l'essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs par sens | 3 |
| Sens d'essai | Axes X, Y et Z (pos. et nég.) |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 115 °C |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Longueur à dénuder | 12 mm |
| Couple de serrage min. | 2,5 Nm |
| Couple de serrage max. | 3 Nm |
| Connexion selon la norme | CEI 60947-7-2 |
| Section de conducteur rigide min. | 6 mm² |
| Section de conducteur rigide max. | 25 mm² |
| Section du conducteur AWG min. | 10 |
| Section du conducteur AWG max. | 4 |
| Section de conducteur souple min. | 6 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section de conducteur souple AWG min. | 10 |
| Section de conducteur AWG souple max. | 6 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 6 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 6 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs rigides de même section min. | 2,5 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 2,5 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 4 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 6 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3073830-UTI 16-PE | 104 Kbytes |
|
