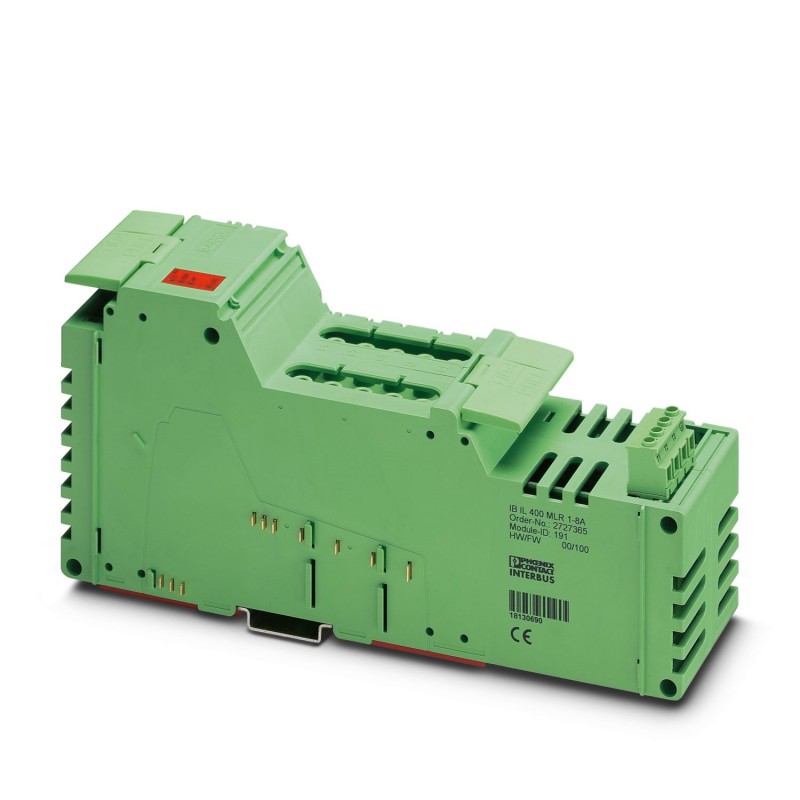

IB IL 400 MLR 1-8A 2727365 PHOENIX CONTACT Module Inline
IB IL 400 MLR 1-8A
2727365
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2727365 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 187 (C-6-2017) |
| GTIN | 4017918168483 |
| Poids par pièce (hors emballage) | 0,550 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 85 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 85 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
| Remarque | Information pour le fonctionnement Protection du câble secteur max. 20 A, tenir compte de la réduction de puissance du connecteur MINICONNEC POWER |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Raccordement secteur
| Dénomination | Raccordement au secteur |
|---|---|
| Type de raccordement | Connecteur d'alimentation |
| Désignation point de raccordement | Barrette de raccordement X11 et X12 |
| Nombre de pôles | 5 |
| Section de câble admissible | max. 2,5 mm² (L1, L2, L3, N, PE (non avancé)) |
| Tension de service | 187 V AC ... 500 V AC +0 % (Tension secteur) |
| Intensité admissible maximale | 20 A |
Sortie contacteur moteur
| Type de raccordement | MINICONNEC |
|---|---|
| Nombre | 1 (3 phases, protection contre les courts-circuits, avec fusible externe de protection de câble de 20 A) |
| Quantité | 1 |
| Dénomination sortie | Départ moteur |
| Désignation point de raccordement | Barrette de raccordement X10 |
| Nombre de pôles | 4 |
| Section de câble admissible | 1 mm² ... 2,5 mm² |
| Tension de service | 200 V AC ... 600 V AC +0 % |
| Plage de fréquence | 50 Hz ... 60 Hz |
| Plage de courant nominal | 0,2 A ... 8 A |
| Fréquence de commutation | maximum 5 cycles par minute |
Surveillance du moteur
| Zone de paramétrage | 0,2 A ... 8 A (par paliers de 50/100/200 mA, par le bus de terrain) |
|---|---|
| Coupure rapide | ≥ 40 A (au bout de 0,3 secondes) |
Frein contacteur moteur
| Nombre | 1 |
|---|---|
| Dénomination | Module de freinage (externe) |
| Type de contact | Contact à semi-conducteur |
| Technique de raccordement | MINICONNEC |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 1 |
| Nombre de pôles | 4 |
| Temps de filtrage | 0,2 ms |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 50 mA |
| Consommation de puissance | max. 0,375 W |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 28,8 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 160 mA |
| Consommation de puissance | max. 4,2 W (Total, appareil) |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 550 g |
| Indication de poids | sans connecteurs |
| Mode de fonctionnement | Fonctionnement avec un octet de données de process |
| Remarque | Information pour le fonctionnement Protection du câble secteur max. 20 A, tenir compte de la réduction de puissance du connecteur MINICONNEC POWER |
| Diagnostic messages | Surintensité Message d'erreur dans le code de diagnostic (bus) ainsi que signalisation par la LED ERR sur le module |
| Etage de sortie impossible à commander Message d'erreur dans le code de diagnostic (bus) ainsi que signalisation par la LED ERR sur le module | |
| Erreur du module après erreur dans l'auto-test Message sur le maître | |
| Conseils pour le montage | Pour garantir une aération suffisante, maintenez une distance de montage de minimum 50 cm en haut et en bas. |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 1g, critère d'évaluation 1 |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 10g, critère d'évaluation 1 | |
| Classe de protection | I, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250309eCl@ss 4.127250309eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2727365-IB IL 400 MLR 1-8A | 154 Kbytes |
|
