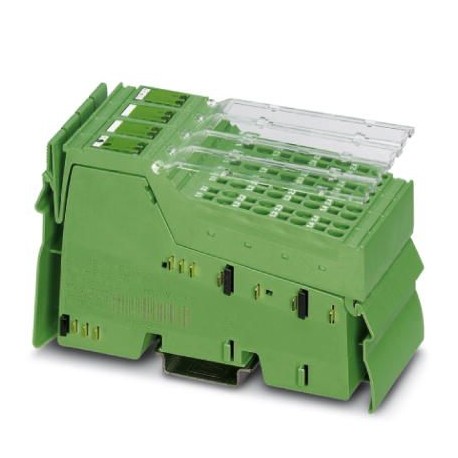

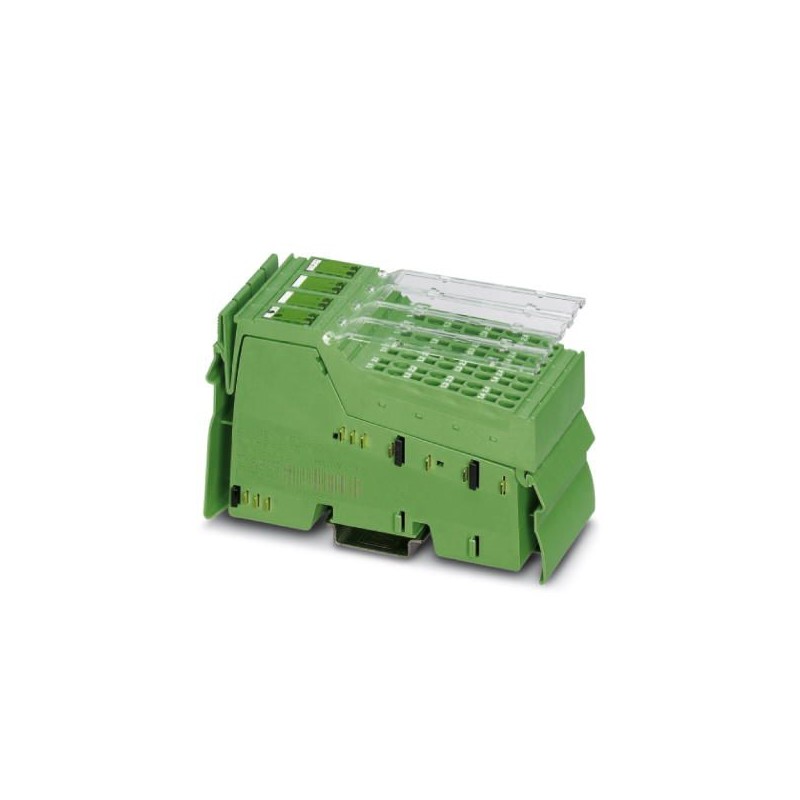

IB IL TEMP 4/8 RTD/EF-2MBD-PAC 2897606 PHOENIX CONTACT Module Inline
IB IL TEMP 4/8 RTD/EF-2MBD-PAC
2897606
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2897606 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 285 (AX-2009) |
| GTIN | 4046356288040 |
| Poids par pièce (hors emballage) | 0,190 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 190 g |
| Indication de poids | avec connecteurs |
| Mode de fonctionnement | Mode Données de processus avec 5 mots / 1 mot PCP |
| Diagnostic messages | Coupure de l'alimentation périphérique interne Message d'erreur périphérique sur le coupleur de bus |
| Défaillance ou chute de la tension logique UL Message d'erreur périphérique sur le coupleur de bus | |
| Erreur de l'utilisateur Message d'erreur dans les données de processus |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 2 MBit/s |
| Physique de transmission | Cuivre |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 115 mA |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 6 mA |
| Consommation de puissance | typ. 1,01 W (Total, appareil) |
Entrées analogiques
| Nombre d'entrées | 8 (pour capteurs de température résistifs) |
|---|---|
| Dénomination entrée | Entrées analogiques capteurs RTD |
| Description de l'entrée | Entrée pour capteurs de température résistifs |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 4 fils |
| Remarque relative à la connectique | blindé |
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, KTY, Cu, résistances linéaires |
| Plage de résistance linéaire | 0 Ω ... 500 Ω |
| 0 Ω ... 5 kΩ | |
| 0 Ω ... 30 kΩ | |
| Principe de mesure | Procédé sigma-delta |
| Visualisation des valeurs mesurées | 16 bits (15 bits + signe) |
| Résolution A/N | 24 Bit |
| Mise à jour des données de processus | 1,8 s (en fonction du mode de fonctionnement, possible jusqu'à 3,3 s) |
| Formats de données | IB IL, compatible S7 |
| Temps de filtre d'entrée | 100 ms |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus), alimentation 24 V UANA / périphérie 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 7,5 V (logique de bus), alimentation 24 V UANA / terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Périphérie / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897606-IB IL TEMP 4/8 RTD/EF-2MBD-PAC | 128 Kbytes |
|
