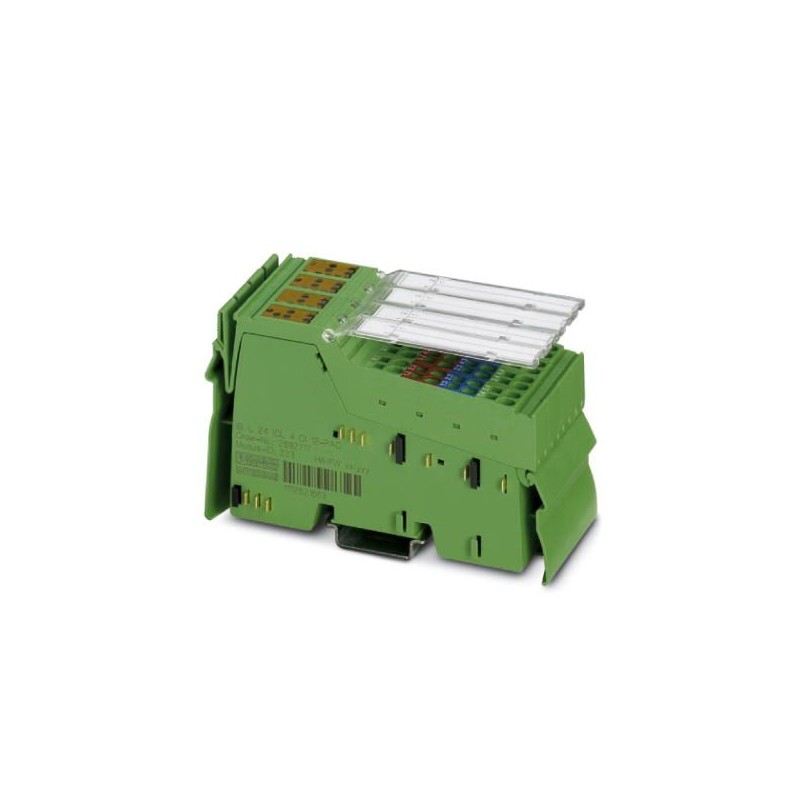

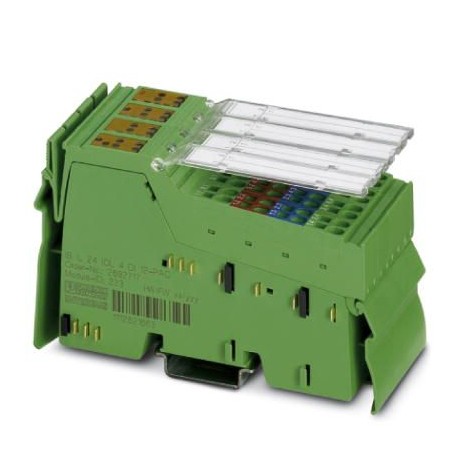

IB IL 24 IOL 4 DI 12-2MBD-PAC 2692733 PHOENIX CONTACT Module spécial Inline
IB IL 24 IOL 4 DI 12-2MBD-PAC
2692733
PHOENIX_CONTACT
Module spécial Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2692733 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 214 (AX-2011) |
| GTIN | 4046356418416 |
| Poids par pièce (hors emballage) | 0,200 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 200 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Court-circuit d'une sortie TOR en mode SIO oui |
| Court-circuit de l'alimentation des capteurs non | |
| Surcharge de l'alimentation des capteurs non |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 2 MBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V (par des répartiteurs de potentiel) |
| Courant absorbé | max. 100 mA |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 2 A (avec charge et alimentation du port) |
| max. 52 mA (sans charge) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | CEI 61131-2 type 1 |
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | 12 |
| Plage de tension d'entrée signal « 0 » | < 5 V (typ.) |
| Plage de tension d'entrée signal « 1 » | > 11 V DC (typ.) |
| Plage de tension d'entrée | 0 V ... 30 V |
| Courant d'entrée nominal pour UIN | 2,2 mA |
| Temporisation en cas de passage du signal de 0 à 1 | 3 ms |
| Temporisation en cas de passage du signal de 1 à 0 | 3 ms |
| Dénomination entrée | Entrées tout-ou-rien |
| Type de raccordement | Connecteur Inline |
| Nombre d'entrées | max. 4 |
| Courant d'entrée nominal | 5,5 mA (pour 24 V DC) |
| Temporisation du signal | 3 ms |
| 3 ms | |
| Longueur de câble autorisée | 20 m |
Sorties TOR
| Nombre de sorties | max. 4 |
|---|---|
| Intensité nominale par canal | max. 200 mA (INominale) |
| Courant total max. absorbé | max. 800 mA |
| Limitation de la tension de coupure inductive | env. -1 V |
| Dénomination de la protection | Protection contre les courts-circuits |
| Comportement en cas de surcharge | La sortie peut être détruite |
| Comportement en cas de court-circuit | Protection contre les courts-circuits |
Isolation galvanique
| Section contrôlée | Alimentation 24-V US(lien ES et entrées TOR) / terre de fonctionnement 500 V DC 50 Hz 1 min. |
|---|---|
| Alimentation 24-V US(lien ES et entrées TOR) / alimentation 7,5 (logique du bus) 500 V DC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V DC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2692733-IB IL 24 IOL 4 DI 12-2MBD-PAC | 143 Kbytes |
|
