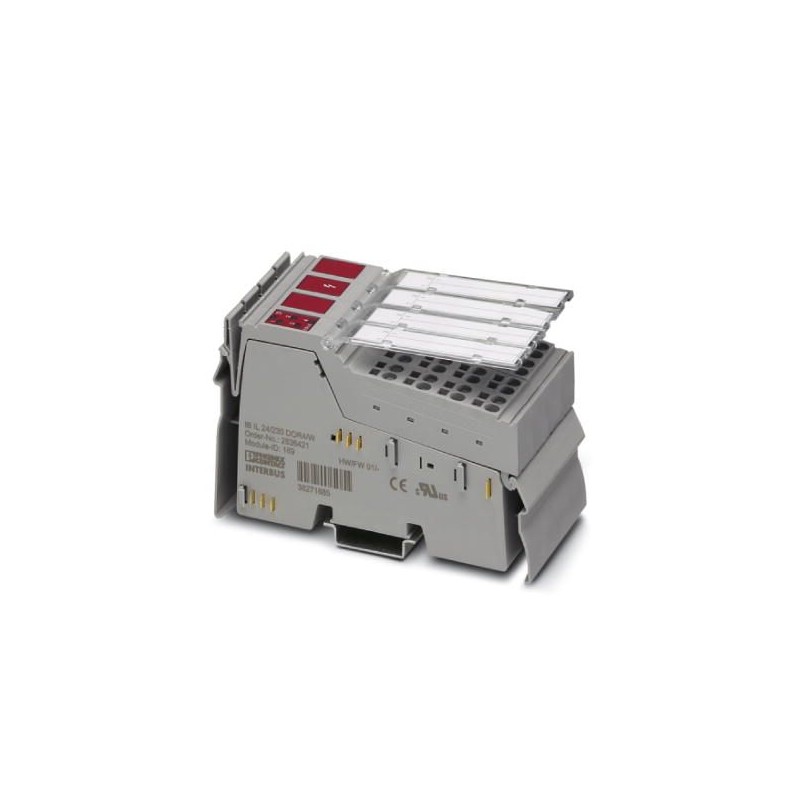

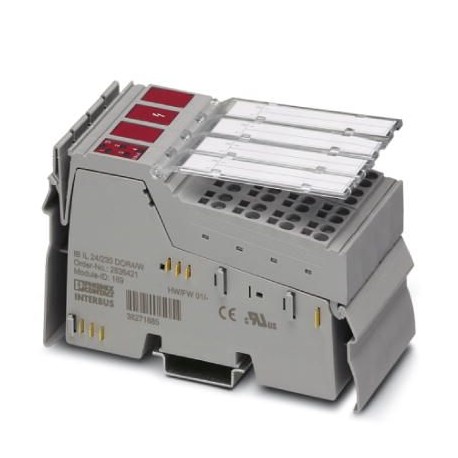

IB IL 24/230 DOR4/W-PAC 2861878 PHOENIX CONTACT Module Inline
IB IL 24/230 DOR4/W-PAC
2861878
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2861878 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 157 (C-6-2017) |
| GTIN | 4017918894573 |
| Poids par pièce (hors emballage) | 0,138 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 0 % ... 85 % (Entre -25 °C ... +55 °C, des mesures appropriées doivent être prises pour éviter une humidité relative élevée (> 85 %).) |
| Humidité de l'air admissible (stockage/transport) | 0 % ... 85 % (une légère condensation occasionnelle de courte durée à l'extérieur du boîtier est admissible) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 187 mA |
Sorties TOR
| Dénomination sortie | Sortie à relais |
|---|---|
| Description de la sortie | Contact inverseur à relais |
| Type de raccordement | Raccordement à ressort |
| Nombre de sorties | 4 (contacts sans potentiel) |
| Tension de sortie nominale | 24 V DC |
| 230 V AC | |
| Courant de sortie maximal par canal | 3 A |
| Courant de sortie maximal par module | 12 A |
Isolation galvanique
| Section contrôlée | Contact de relais / logique de bus 4 kV 50 Hz 1 min. |
|---|---|
| Contact / contact 1 kV 50 Hz 1 min. | |
| Contact / PE 1 kV 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | I, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861878-IB IL 24/230 DOR4/W-PAC | 140 Kbytes |
|
