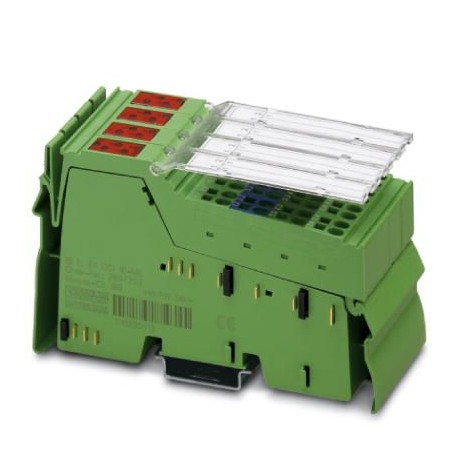

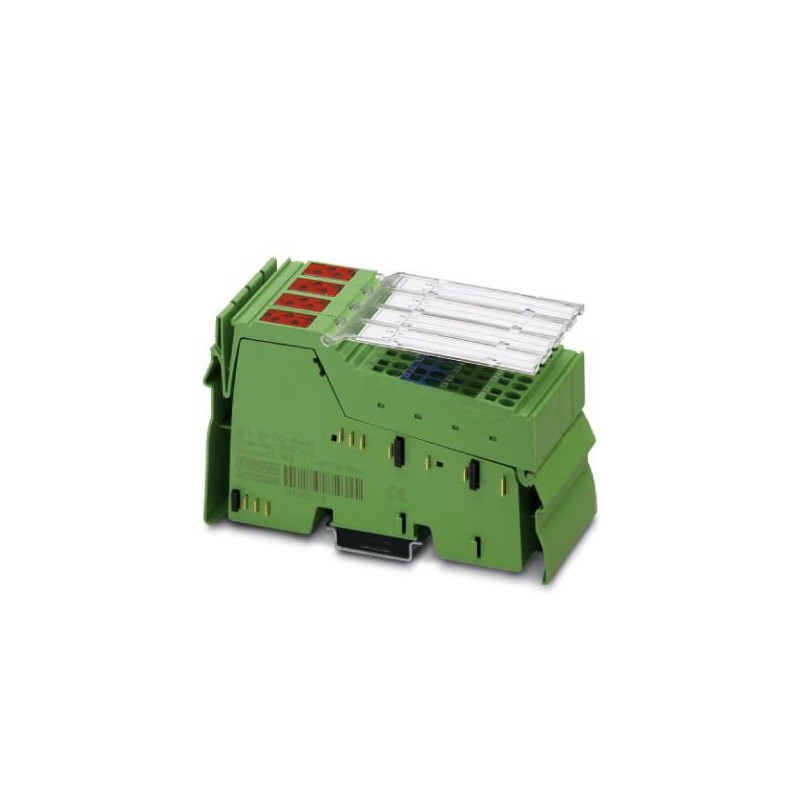

IB IL 24 DO 16-ME 2897253 PHOENIX CONTACT Module ME Inline
IB IL 24 DO 16-ME
2897253
PHOENIX_CONTACT
4
Module ME Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2897253 |
|---|---|
| Unité de conditionnement | 4 pcs |
| Quantité minimum de commande | 4 pcs |
| Page catalogue | Page 153 (C-6-2017) |
| GTIN | 4046356148191 |
| Poids par pièce (hors emballage) | 0,130 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 48,8 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 130 g |
| Indication de poids | avec connecteurs |
| Mode de fonctionnement | Fonctionnement avec un mot de données de process |
| Diagnostic messages | Court-circuit / surcharge des sorties tout-ou-rien Message d'erreur dans le mot de diagnostic (bus) ainsi que signalisation (2 Hz) par l'intermédiaire de la LED (D) sur le module |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 90 mA |
| Consommation de puissance | max. 0,675 W |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 8 A |
| 0 A |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 3 fils |
| Nombre de sorties | 16 |
| Dénomination de la protection | Protection des sorties contre les surcharges et les courts-circuits |
| Tension de sortie | 24 V DC (US- 1 V) |
| Courant d'enclenchement maximal | max. 1,5 A (pour 20 ms) |
| Tension de sortie nominale | 24 V DC (Différence de tension pour INom= 1 V) |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module | 8 A |
| Charge nominale inductive | 12 VA (1,2 H, 50 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W (48 Ω) |
Isolation galvanique
| Section contrôlée | Alimentation 7,5 V (logique de bus) / alimentation 24 V (périphérie) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 7,5 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (périphérie) / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897253-IB IL 24 DO 16-ME | 116 Kbytes |
|
