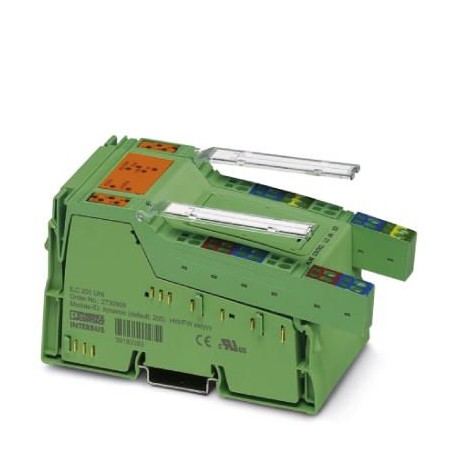

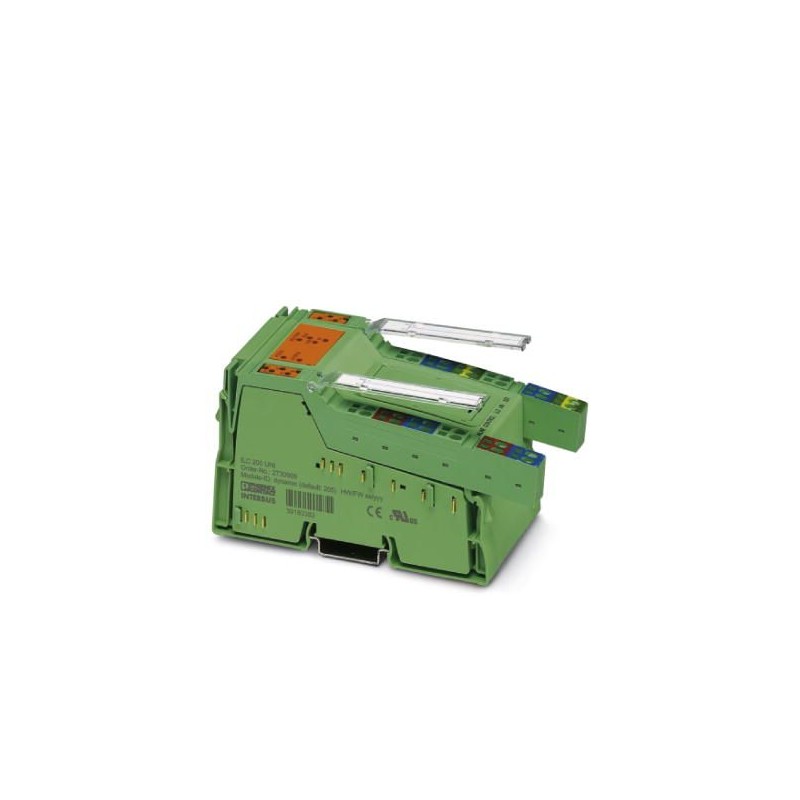

ILC 200 UNI-PAC 2862291 PHOENIX CONTACT Automate
ILC 200 UNI-PAC
2862291
PHOENIX_CONTACT
Automate
Systèmes de contrôle
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2862291 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 27 (AX-2009) |
| GTIN | 4017918909116 |
| Poids par pièce (hors emballage) | 0,366 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Humidité de l'air admissible (service) | 5 % ... 85 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 85 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 108 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 2g, critère 1 selon CEI 60068-2-6 |
Interfaces de données
| Interface | Bus local INTERBUS (maître) |
|---|---|
| Quantité | 1 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud / 2 MBaud (commutable) |
| Interface | Bus local INTERBUS de niveau supérieur (esclave) |
| Quantité | 1 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud |
| Interface | Paramétrage/conduite/diagnostic |
| Quantité | 1 |
| Type de raccordement | Connecteur MINI-DIN à 6 broches (PS/2) |
| Vitesse de transmission | 19200 Baud |
Alimentation
| Courant absorbé typique | 250 mA (en cas de fonctionnement à vide, pas d'abonné raccordé au bus local, bus inactif) |
|---|---|
| Tension d'alimentation | 7,5 V DC (L'alimentation s'effectue à partir de la tête de station placée en amont) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Ondulation résiduelle | ±5 % |
| Puissance dissipée | max. 1,875 W |
| Courant max. absorbé admissible de tous les blocs de jonction E/S | Alimentation logique (7,5 V DC) L'alimentation s'effectue à partir de la tête de station placée en amont |
| Alimentation analogique (24 V DC) = 0,5 A |
Fonction bus de terrain
| Nombre de données de process | max. 4096 Bit (INTERBUS-Master) |
|---|---|
| 192 Bit (INTERBUS-Slave) | |
| Nombre des données de paramètre | max. 8 Octet (configurables) |
| Nombre d'unités connectées supportées | max. 512 |
| Nombre d'abonnés raccordés au bus local | max. 63 (Tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 62 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 15 |
Entrées/sorties directes
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 4 |
| Type de raccordement | Répartiteurs de potentiel Inline |
| Technique de raccordement | 2, 3 ou 4 fils |
| Description de l'entrée | Entrée d'interruptions, compteurs rapides, générateur d'impulsions |
| Dénomination sortie | Sorties TOR |
| Nombre de sorties | 2 |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2, 3 ou 4 fils |
| Courant de sortie maximal par canal | 500 mA |
| Nombre de sorties d'impulsion de direction | 2 |
| Fréquence de coupure | 20 kHz |
| Nombre d'entrées | 4 |
| Fréquence d'entrée | 40 kHz |
Système « temps réel » CEI 61131
| Outil d'ingénierie | PC WORX |
|---|---|
| Mémoire de programme | typ. 384 Koctet(s) (Instruction de 32 K (IL)) |
| Mémoire de données | 330 Koctet(s) |
| Mémoire de données rémanente | 8 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 8 |
| Horloge temps réel | Intégrée (sauvegardée par batterie) |
Normes et spécifications
| Vibration (stockage/transport) | 2 g, critère 1 selon CEI 60068-2-6 |
|---|---|
| Connexion selon la norme | CUL |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 2g, critère 1 selon CEI 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862291-ILC 200 UNI-PAC | 127 Kbytes |
|
