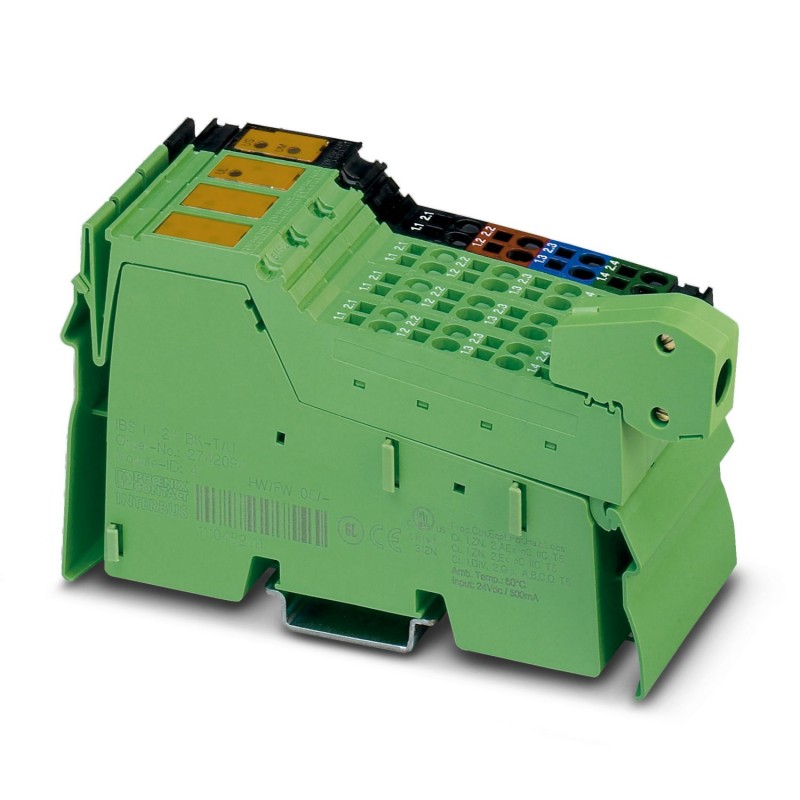

IB IL 24 LSKIP-PAC 2897457 PHOENIX CONTACT Module spécial Inline
IB IL 24 LSKIP-PAC
2897457
PHOENIX_CONTACT
Module spécial Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2897457 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 171 (C-6-2017) |
| GTIN | 4046356165419 |
| Poids par pièce (hors emballage) | 0,207 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 1 (Bus local entrant) |
| Type de raccordement | Connecteur Inline blindé |
| Remarque concernant la connectique | Câble INTERUS standard |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s (peut être installé dans des stations Inline avec ces vitesses de transmission) |
| Physique de transmission | Cuivre |
| Dénomination | Bus local Inline |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s |
Potentiels Inline
| Dénomination | Alimentation 24 V (U24V) pour générer ULet UANA |
|---|---|
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | min. 60 mA (sans module d'E/S Inline raccordé) |
| max. 1,25 A (avec tension nominale; composition : 0,75 A DC pour alimentation logique et 0,5 A DC pour alimentation en tension analogique) | |
| Dénomination | Alimentation de la logique (UL) |
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Alimentation | max. 2 A DC (tenir compte du derating) |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 0,5 A DC (tenir compte du derating) |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme de UM+ US) |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme de UM+ US) |
Isolation galvanique
| Section contrôlée | Alimentation 5 V du bus local entrant / alimentation logique 7,5 V, alimentation analogue 24 V, alimentation 24 V pour générer ULet UANA500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 5 V du bus local entrant / alimentation principale 24 V, alimentation de segment 24 V 500 V AC 50 Hz 1 min. | |
| Alimentation 5 V du bus local entrant / terre fonctionnelle | |
| Alimentation logique 7,5 V, alimentation analogue 24 V, alimentation 24 V pour générer ULet UANA/ terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation logique 7,5 V, alimentation analogue 24 V, alimentation 24 V pour générer ULet UANA/ alimentation principale 24 V, alimentation de segment 24 V 500 V AC 50 Hz 1 min. | |
| Alimentation principale 24 V, alimentation de segment 24 V, alimentation 24 V pour générer ULet UANA/ terre fonctionnelle 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897457-IB IL 24 LSKIP-PAC | 115 Kbytes |
|
