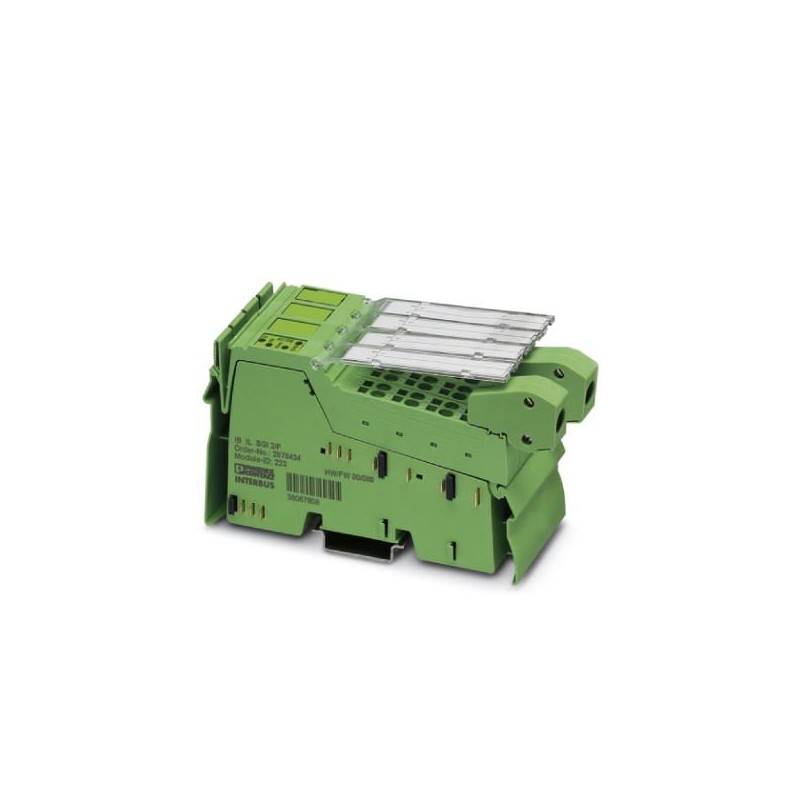

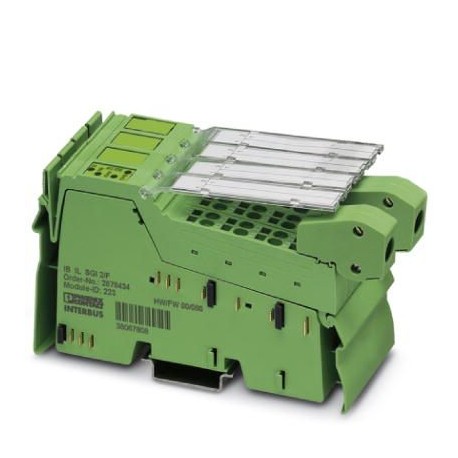

IB IL SGI 2/F-PAC 2878638 PHOENIX CONTACT Module spécial Inline
IB IL SGI 2/F-PAC
2878638
PHOENIX_CONTACT
Module spécial Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2878638 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 162 (C-6-2017) |
| GTIN | 4017918996406 |
| Poids par pièce (hors emballage) | 0,190 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 190 g |
| Mode de fonctionnement | Fonctionnement avec 3 mots de données de process, PCP avec 1 mot |
| Diagnostic messages | Défaillance de l’alimentation sur UANAMessage d'erreur dans les données de processus |
| Défaillance ou chute de la tension logique ULMessage d'erreur périphérique sur le coupleur de bus | |
| Panne périphérique Message d'erreur dans les données de processus |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 75 mA |
| max. 85 mA | |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 8 mA (sans DMS) |
| typ. 32 mA (avec charge maximale 58,3 Ω à UV= 5 V) | |
| Consommation de puissance | typ. 0,76 W (Appareil en régime nominal) |
Entrées analogiques
| Description de l'entrée | Voies d'entrée pour jauges de contrainte |
|---|---|
| Nombre d'entrées | 2 |
| Technique de raccordement | Câble blindé à 6 ou 4 fils, à paires torsadées |
| Tension différentielle de pont Ud | Plage de mesures définie par sélection de la valeur et de la tension de pont |
| Tension de pont U0 | 3,3 V |
| Valeurs caractéristiques | +1 mV/V, +2 mV/V, +3 mV/V, +4 mV/V |
| ±1 mV/V, ±2 mV/V, ±3 mV/V, ±4 mV/V | |
| Visualisation des valeurs mesurées | 15 bits + signe |
Sorties analogiques
| Description de la sortie | Sortie tension |
|---|---|
| Nombre de sorties | 2 |
| Impédance | > 58,3 Ω (typique ; résistance admissible totale pour DMS) |
| Tension de sortie | 5 V |
| 3,3 V | |
| Courant de sortie | typ. 55 mA (pour UV= 3,3 V) |
| typ. 85 mA (pour UV= 5 V) |
Isolation galvanique
| Section contrôlée | Logique / périphérique analogique (isolateur numérique) 500 V AC 50 Hz 1 min. |
|---|---|
| Terre de fonctionnement / périphérique analogique (circuit de séparation) 500 V AC 50 Hz 1 min. | |
| Logique / terre de fonctionnement (circuit de séparation) 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2878638-IB IL SGI 2/F-PAC | 130 Kbytes |
|
