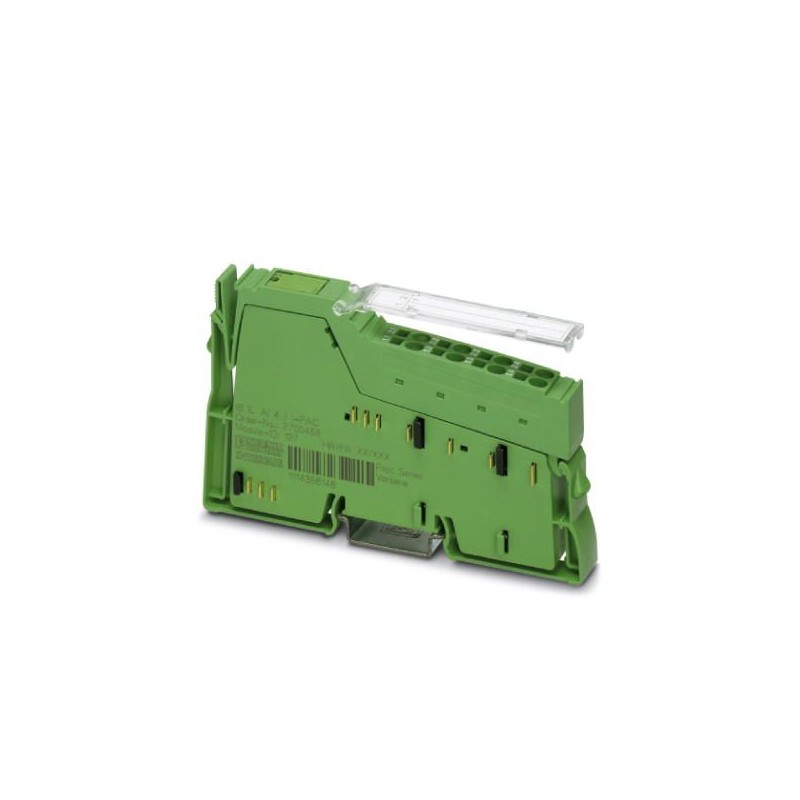

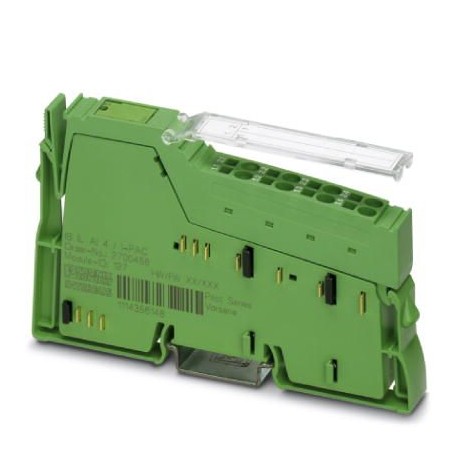

IB IL AI 4/U-PAC 2700459 PHOENIX CONTACT Module Inline
IB IL AI 4/U-PAC
2700459
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2700459 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 159 (C-6-2017) |
| GTIN | 4046356566537 |
| Poids par pièce (hors emballage) | 0,088 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 88 g |
| Indication de poids | avec connecteur |
| Diagnostic messages | Coupure de l'alimentation périphérique interne Message d'erreur périphérique sur le coupleur de bus |
| Coupure de l'alimentation périphérique Message dans le code de diagnostic (au format IB IL) | |
| Plage de mesure dépassée ou sous-dépassée Message dans le code de diagnostic (au format IB IL) | |
| Configuration erronée Message dans le code de diagnostic (au format IB IL) |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | typ. 55 mA |
| max. 60 mA | |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 30 mA |
| max. 35 mA | |
| Consommation de puissance | typ. 0,94 W (total) |
Entrées analogiques
| Description de l'entrée | Entrées différentielles, tension |
|---|---|
| Dénomination entrée | Entrées analogiques |
| Nombre d'entrées | 4 |
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | 2 fils |
| Temps de conversion A/N | max. 6,5 µs |
| Résolution A/N | 12 Bit |
| Fréquence limite (3 dB) | 300 Hz |
| Dénomination de la protection | Protection contre les surcharges |
| Formats de données | IB IL, compatible S7 |
| Résolution de la valeur mesurée | 12 bits (11 bits + signe) |
| Visualisation des valeurs mesurées | 12 bits (11 bits + signe) |
| Signal d'entrée tension | 0 V ... 10 V |
| -10 V ... 10 V | |
| Résistance d'entrée entrée tension | typ. 324 kΩ |
| Plage de tension de mode commun Signal - Ground | max. 50 V |
| Filtrage | Pas de calcul ou calcul de valeur moyenne via les valeurs de mesure 4, 16 ou 32 |
Isolation galvanique
| Section contrôlée | Alimentation 5 V du bus interstation entrant / alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 5 V du bus interstation sortant / alimentation 7,5 V (logique de bus) 500 V AC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ périphérie 500 V AC 50 Hz 1 min. | |
| Alimentation 7,5 V (logique de bus), alimentation 24 V UANA/ terre de fonctionnement 500 V AC 50 Hz 1 min. | |
| Périphérie / terre fonctionnelle 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700459-IB IL AI 4/U-PAC | 125 Kbytes |
|
