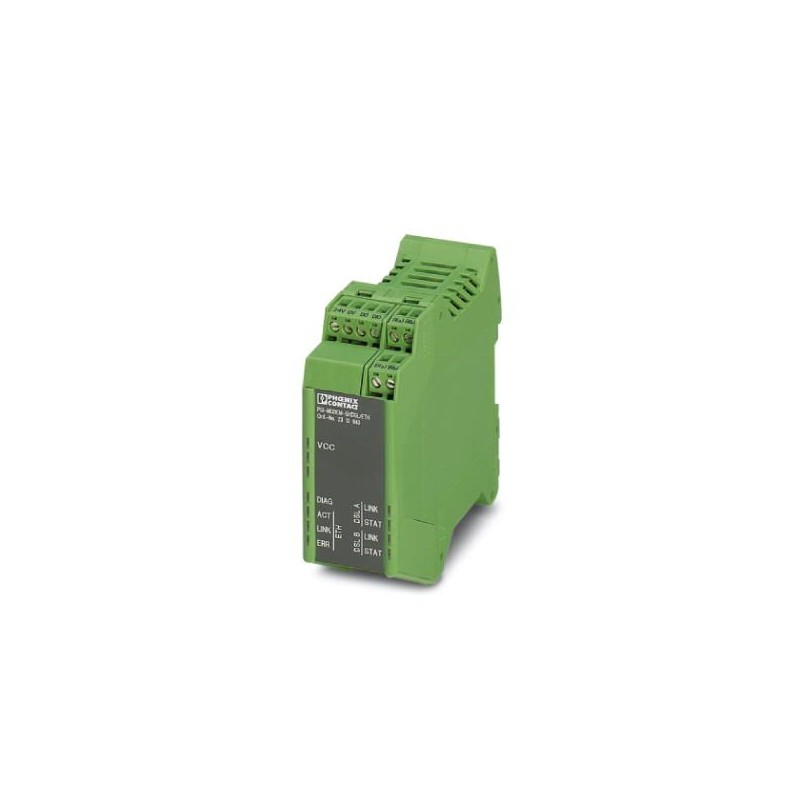

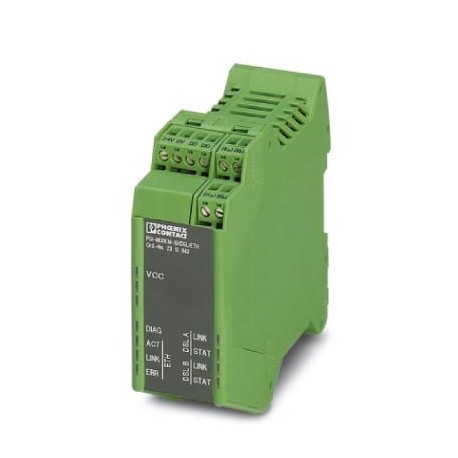

PSI-MODEM-SHDSL/ETH 2313643 PHOENIX CONTACT Modem
PSI-MODEM-SHDSL/ETH
2313643
PHOENIX_CONTACT
Modem
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2313643 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 403 (C-8-2015) |
| GTIN | 4046356509206 |
| Poids par pièce (hors emballage) | 0,259 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (isolation (écart de 40 mm à droite et à gauche), aucune alimentation d'autres modules via l'appareil) |
|---|---|
| -20 °C ... 55 °C (juxtaposition sans espace et faible puissance dissipée sur les modules juxtaposés) | |
| -20 °C ... 50 °C (juxtaposé sans espace) | |
| -20 °C ... 45 °C (isolation sans espace, aucune alimentation d'autres modules via l'appareil) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
Généralités
| Isolation galvanique | DIN EN 50178 (VCC // Ethernet // DSL (A) // DSL (B) // FE) |
|---|---|
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Poids net | 258,7 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 1017 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 205 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| MTTF | 711 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 308 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 125 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | cULus Listed UL 508 |
Alimentation
| Tension nominale d'alimentation | 24 V DC ±5 % (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) |
|---|---|
| 5 V DC (configuration uniquement, via Mini USB de type B) | |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC |
| Courant absorbé typique | < 180 mA (24 V DC) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
Interface série
| Interface 1 | Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Nombre de ports | 1 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Distance de transmission | < 100 m (paire torsadée blindée) |
| Protocoles supportés | Transparence aux protocoles pour IPv4 et IPv6 |
| Débit série | 10 / 100 Mbits/s, avec auto-négociation |
| Interface 2 | Interface SHDSL selon ITU-T G.991.2.bis |
| Type de raccordement | Borne à vis enfichable à 2 x 2 pôles MINICONNEC |
| Distance de transmission | < 20 km (en fonction du débit de données et de la section des câbles) |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Débit série | Fonctionnement à 4 fils : 64 kbits/s ... 30 Mbits/s |
| Fonctionnement à 2 fils : 32 kbits/s ... 15,3 Mbits/s | |
| Interface 3 | USB 2.0 |
| Type de raccordement | Mini USB type B, 5 pôles |
| Distance de transmission | < 5 m (uniquement pour configuration et diagnostic) |
Fonction
| Management | Logiciel Plug&Play convivial : fonctions de diagnostic, journal, configuration individuelle |
|---|---|
| Indicateurs d'état et de diagnostic | LED : VCC (tension d'alimentation), ACT/LINK (circulation des données Ethernet), ERR (dysfonctionnements) 2x LINK, 2x STAT (circulation des données DSL port A et port B),DIAG (messages de diagnostic) |
Sorties tout-ou-rien
| Dénomination sortie | Sortie TOR |
|---|---|
| Nombre de sorties | 2 |
| Signal de sortie tension | En fonction de la tension de service |
| Signal de sortie courant | ≤ 150 mA (Protection contre les courts-circuits) |
| Comportement des sorties | Désactivé en cas d'alimentation des appareils via le connecteur sur profilé |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Normes/Prescriptions | EN 50121-4 |
| Choc | 15g toutes directions, selon CEI 60068-2-27 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | cULus Listed UL 508 |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.119030100eCl@ss 6.019060500eCl@ss 7.019060590eCl@ss 8.019060590eCl@ss 9.019060590
