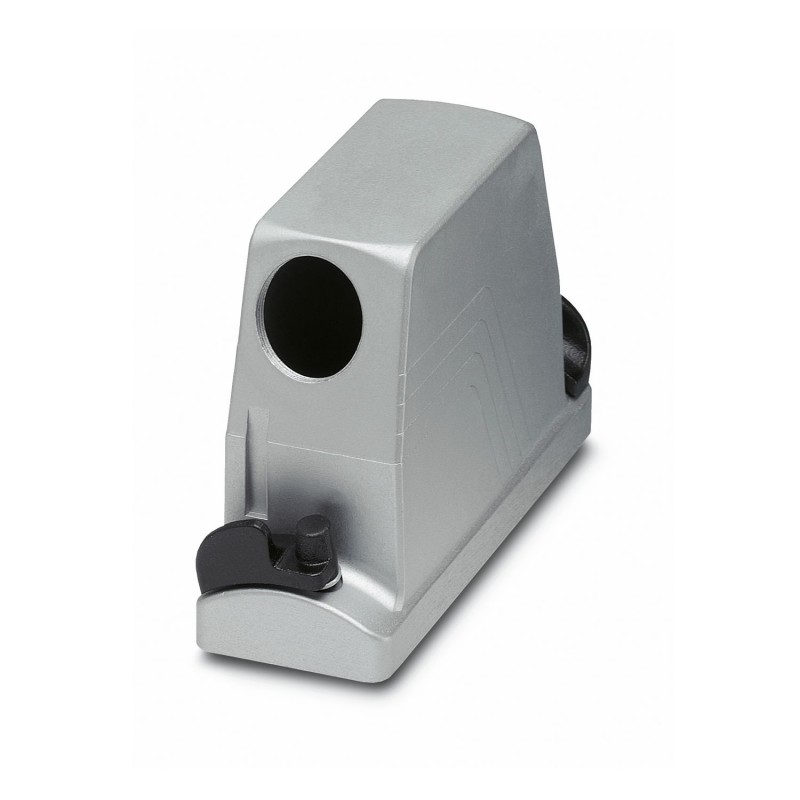

HC-B 24-TMB-100/O1STM32S-EMV 1604544 PHOENIX CONTACT Boîtier CEM
HC-B 24-TMB-100/O1STM32S-EMV
1604544
PHOENIX_CONTACT
10
Boîtier CEM
Boîtier aérien HEAVYCON ADVANCE EMV B24, avec verrouillage à baïonnette, hauteur 100 mm, avec filetage 1 x M32, sortie de câble latérale
Connecteurs > Capot
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1604544 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 479 (PC-2009) |
| GTIN | 4017918948221 |
| Poids par pièce (hors emballage) | 0,472 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Hauteur | 100 mm |
|---|---|
| Largeur | 57 mm |
| Longueur | 152 mm |
| Longueur découpe de montage | 112 mm |
| Largeur découpe de montage | 35 mm |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Généralités
| Remarque | pour eléments de contact HC-B24, BB46, D64, DD108, HV10/16, M |
|---|---|
| Taille | B24 |
| Type de boîtier | Capot passe-câble |
| Coloris | gris |
| Mode de verrouillage | Verrouillage à baïonnette |
| Nombre de sorties de câble | 1 |
| Sortie du câble | latérale |
| Raccordement vissé | sans |
| Type de presse-étoupe | 1x M32 |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement en poudre |
| Matériau du joint | NBR, conducteur |
| Matériau de surface de prise verrouillage | PA-GF |
| Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Instruction pour le montage | Il convient d'éliminer le revêtement par pulvérisation isolant éventuellement présent sur la paroi de l'armoire électrique dans la zone du joint d'étanchéité profilé, afin d'obtenir une efficacité de blindage optimale. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1604544-HC-B 24-TMB-100/O1STM32S-EMV | 104 Kbytes |
|
