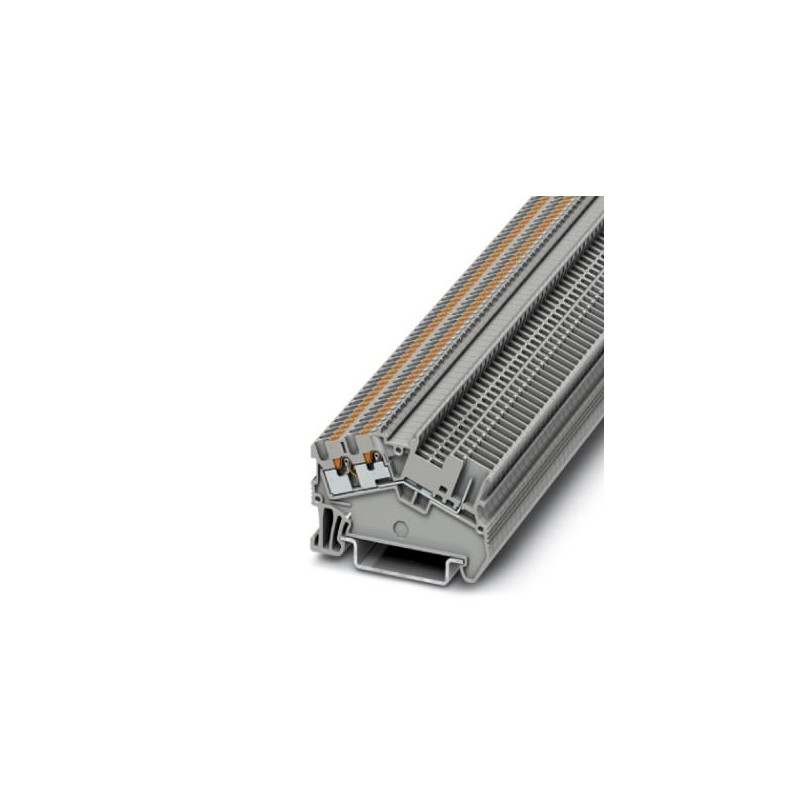

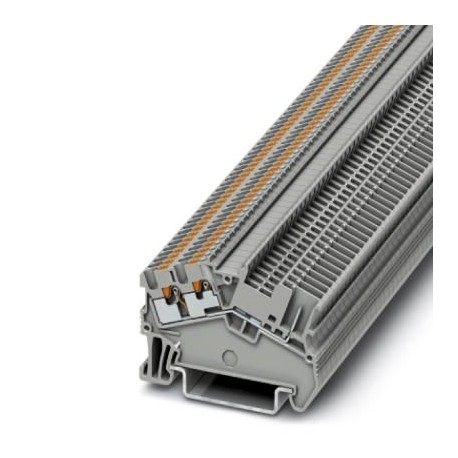

PTS 1,5/S-TWIN/1P 3214709 PHOENIX CONTACT Blocs de jonction simple
PTS 1,5/S-TWIN/1P
3214709
PHOENIX_CONTACT
50
Blocs de jonction simple
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3214709 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 281 (C-1-2017) |
| GTIN | 4046356625425 |
| Poids par pièce (hors emballage) | 0,004 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre de pôles | 1 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 3 |
| Potentiels | 1 |
| Section nominale | 1,5 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,56 W |
| Courant de charge maximal | 17,5 A (pour une section de conducteur de 1,5 mm²) |
| Intensité nominale IN | 17,5 A (tenir compte du derating) |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | oui |
| De cycles d'enfichage mécaniques | 100 |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 7,3 kV |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 35 |
| Valeur de consigne | 1 N |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 1,5 mm² |
| Courant instantané | 0,18 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Résultat des essais d'oscillations et de grésillements sur bande large | Test réussi |
| Spécification des essais d'oscillations et de grésillements sur bande large | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence d'essai | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s2)2/Hz |
| Accélération | 0,8 g |
| Durée de l'essai par essieu | 5 h |
| Sens d'essai | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification de l'essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs par sens | 3 |
| Sens d'essai | Axes X, Y et Z (pos. et nég.) |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensions
| Largeur | 3,5 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 50,7 mm |
| Hauteur | 37 mm |
| Hauteur NS 35/7,5 | 38,5 mm |
| Hauteur NS 35/15 | 46 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccord Push-in / enfichable |
|---|---|
| Longueur à dénuder | 8 mm ... 10 mm |
| Connexion selon la norme | CEI 61984 |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur souple AWG min. | 26 |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1 mm² il est conseillé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293 |
| Gabarit | A1 / B1 |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 61984 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
