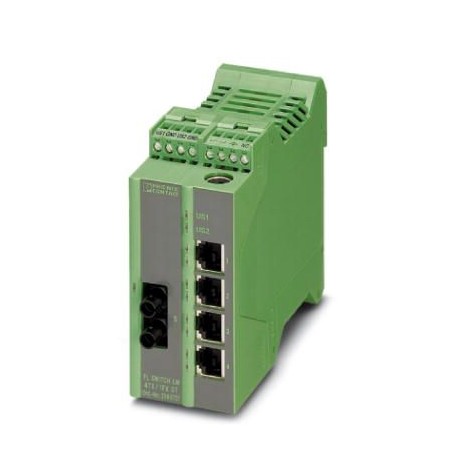

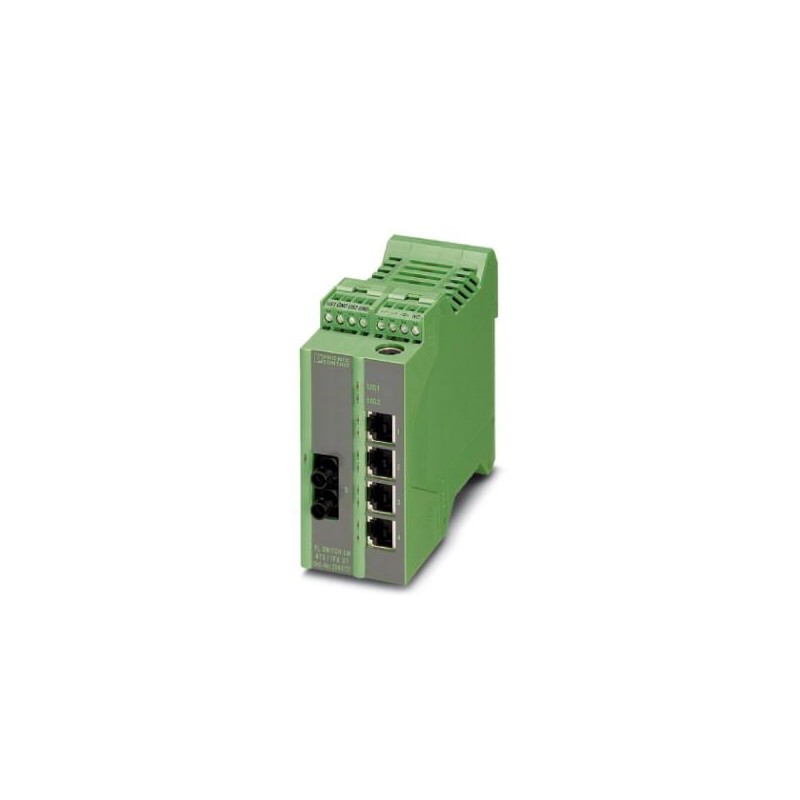

FL SWITCH LM 4TX/1FX SM ST-E
2989734
PHOENIX_CONTACT
1
Industrial Ethernet Switch
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2989734 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 297 (C-8-2015) |
GTIN | 4046356342476 |
Poids par pièce (hors emballage) | 0,333 KGM |
Numéro du tarif douanier | 85176200 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Indice de protection | IP20 |
---|---|
Température ambiante (fonctionnement) | -40 °C ... 70 °C |
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
Humidité de l'air admissible (stockage/transport) | 30 % ... 95 % (pas de condensation) |
Pression atmosphérique (service) | 80 kPa ... 108 kPa (2000 m au-dessus niveau mer) |
Pression atmosphérique (stockage/transport) | 70 kPa ... 108 kPa (altitude 3000 mètres) |
Interface 1 | Ethernet (RJ45) |
---|---|
Nombre de ports | 4 (Ports RJ45) |
Remarque concernant la connectique | Autonegotiation et Autocrossing |
Physique de transmission | Cuivre |
Vitesse de transmission | 10/100 MBit/s |
Distance de transmission | 100 m (par segment) |
Interface 2 | Ethernet F.O. |
Nombre de ports | 1 (Singlemode ST) |
Physique de transmission | Fibres de verre monomode |
Vitesse de transmission | 100 MBit/s (duplex intégral) |
Distance de transmission | 36000 m (fibre de verre avec F-G 9/125 0,36 dB/km) |
32000 m (fibre de verre avec F-G 9/125 0,4 dB/km) | |
26000 m (fibre de verre avec F-G 9/125 0,5 dB/km) | |
Longueur d'ondes | 1300 nm |
Interface 5 | série (RS-232) |
Type de raccordement | RS-232-C, connecteur MINI-DIN à 6 broches (PS/2) |
Fonctionnalité de base | Switche de type « Store and Forward » conforme à la norme IEEE 802.3 2, classes de priorité selon IEEE 802.1p, protocole TCP/IP, compatible BootP, Port Mirroring, fonction serveur Web intégrée, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), serveur DHCP, filtre PTCP |
---|---|
Gestion | Gestion basée sur le web (HTTP) |
SNMP v1/v2 | |
Interface série (V.24) | |
Fonctions de diagnostic | 1:1-Portmirroring |
Fonctions de filtre | Quality of Service |
VLAN (jusqu'à 8 VLAN) | |
IGMP Query | |
Auto-Query-Port | |
Extended Multicast Filtering | |
Redondance | STP (Spanning Tree Protocol) |
RSTP (Rapid Spanning Tree Protocol) | |
FRD (Fast Ring Detection) | |
Large Tree Support | |
Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
Classe de conformité PROFINET | Conformance-Class A |
Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 2 LED par port Ethernet (Link/Activity et Speed) |
Contact de signalisation tension de commande | 24 V |
Profondeur de cascade | Structure en réseau, en ligne et en étoile : au choix |
---|---|
Longueur maximale de câble (paire torsadée) | 100 m |
Tension d'alimentation | 24 V DC (redondante) |
---|---|
Ondulation résiduelle | 3,6 VCC (à l'intérieur de la plage de tension admissible) |
Plage de tension d'alimentation | 18,5 V DC ... 30,5 V DC |
Courant absorbé typique | 250 mA (pour US = 24 V DC) |
Type de montage | Profilé |
---|---|
Forme AX | Monobloc |
Poids net | 230 g |
Matériau du boîtier | PA V0, coloris vert |
Type de raccordement | Raccordement vissé |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 7 mm |
Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
---|---|
Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
Résultat du contrôle | Fonctionnement / stockage / transport : 5g, 150 Hz, critère 3 |
Emission | EN 61000-6-3/-4 |
Immunité | EN 61000-6-2:2005 |
Vibration (stockage/transport) | 5g, 150 Hz, selon CEI 60068-2-6 |
Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes | |
PHOENIX CONTACT-2989734-FL SWITCH LM 4TX/1FX SM ST-E | 116 Kbytes |
