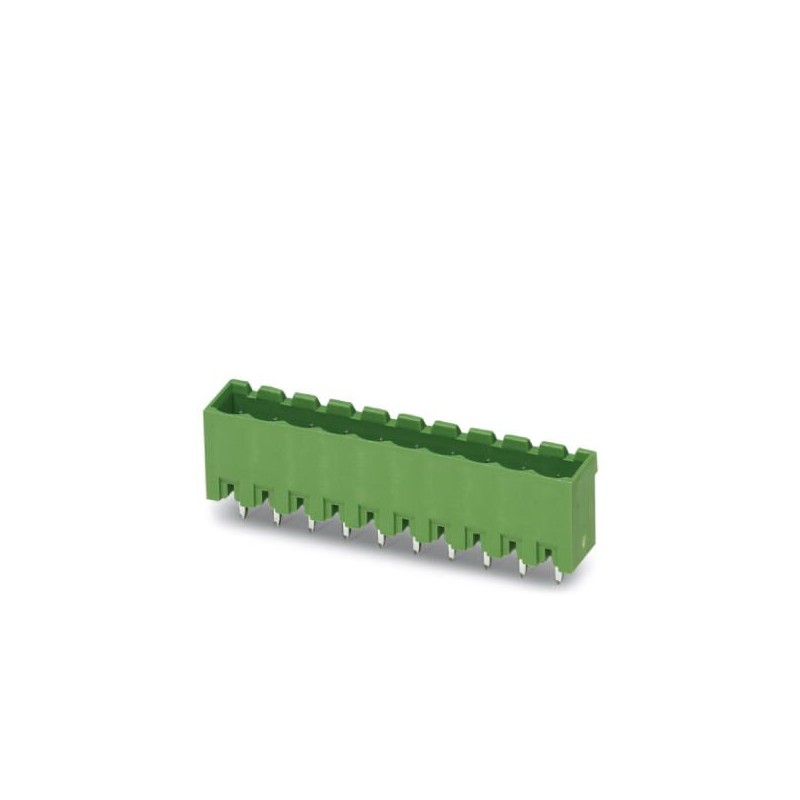

MSTBVA 2,5/ 4-G 1755532 PHOENIX CONTACT Connecteur pour C.I.
MSTBVA 2,5/ 4-G
1755532
PHOENIX_CONTACT
250
Connecteur pour C.I.
Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 2,5 mm², nombre de pôles: 4, pas: 5 mm, coloris: vert, surface des contacts: étain, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,9 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 1755532 |
|---|---|
| Unité de conditionnement | 250 pcs |
| Quantité minimum de commande | 250 pcs |
| Page catalogue | Page 315 (C-1-2013) |
| GTIN | 4017918029111 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Haut de la page
Propriétés de l'article
| Désignation abrégée | Embase traversante |
|---|---|
| Système débrochable | CLASSIC COMBICON |
| Type de contact | Connecteur mâle |
| Famille d'articles | MSTBVA 2,5/..-G |
| Pas | 5 mm |
| Nombre de pôles | 4 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Verrouillage | sans |
| Nombre d'étages | 1 |
| Nombre de connexions | 4 |
| Nombre de potentiels | 4 |
Caractéristiques électriques principales
| Intensité nominale | 12 A |
|---|---|
| Tension nominale | 320 V |
| Tension de référence | 320 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (1,3 - 3 µm Ni), |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Indication de matériau - boîtier
| Couleur du boîtier | vert (6021) |
|---|---|
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Longueur [ l ] | 8,6 mm |
|---|---|
| Largeur [ w ] | 22 mm |
| Hauteur [ h ] | 15,9 mm |
| Pas | 5 mm |
| Hauteur de montage (sans picot) | 12 mm |
| Longueur de broche [P] | 3,9 mm |
| Dimensions des picots | 1 x 1 mm |
| Cote a | 15 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 250 |
| Dénomination unités d'emballage | Quantité |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
Distances dans l'air et lignes de fuite
| Lignes de fuites et distances dans l'air | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| Valeur minimale de la ligne de fuite (III/3) | 4 mm |
| Valeur minimale de la ligne de fuite (III/2) | 3 mm |
| Valeur minimale de la ligne de fuite (II/2) | 3,2 mm |
Contrôles mécaniques (A)
| Force d'enfichage par pôle env. | 8 N |
|---|---|
| Force de retrait par pôle env. | 6 N |
| Caractère unique requis lors de l'enfichage >20 N | Test réussi |
| Porte-contacts utilisé exigence >20 N | Test réussi |
Contrôles de durée de vie (B)
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Résistance de passage R1 | 2,5 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance de passage R2 | 2,5 mΩ |
| Tension de tenue aux chocs au niveau de la mer | 4,8 kV |
| Tension de tenue aux courants alternatifs | 2,21 kV |
| Résistance d'isolement pôles voisins | > 0,4 TΩ |
Contrôles climatique (D)
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
|---|---|
| Sensibilité au froid | -40 °C/2 h |
| Sensibilité à la chaleur | 100 °C/168 h |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Tension de tenue aux chocs au niveau de la mer | 4,8 kV |
| Tension de tenue aux courants alternatifs | 2,21 kV |
Contrôles d'environnement et de durée de vie (E)
| Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| CSA | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1755532-MSTBVA 2,5/ 4-G | 145 Kbytes |
|
