Agrandir l'image

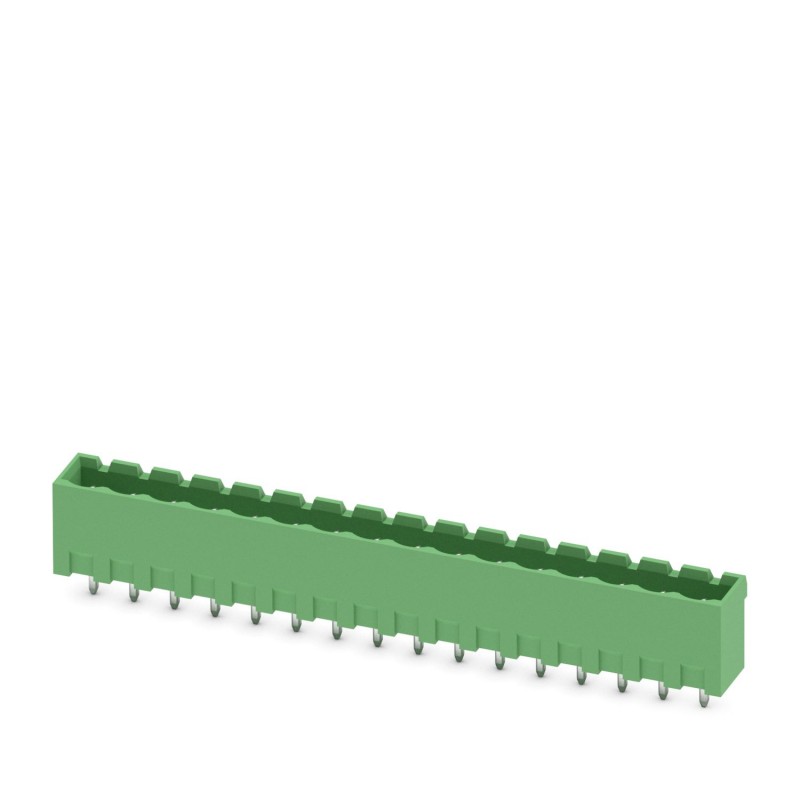

MSTBVA 2,5/16-G-5,08 1755875 PHOENIX CONTACT Connecteur pour C.I.
MSTBVA 2,5/16-G-5,08
1755875
PHOENIX_CONTACT
50
Connecteur pour C.I.
Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 2,5 mm², nombre de pôles: 16, pas: 5,08 mm, coloris: vert, surface des contacts: étain, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,9 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1755875 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 315 (C-1-2013) |
| GTIN | 4017918029456 |
| Poids par pièce (hors emballage) | 0,006 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Haut de la page
Propriétés de l'article
| Désignation abrégée | Embase traversante |
|---|---|
| Système débrochable | CLASSIC COMBICON |
| Type de contact | Connecteur mâle |
| Famille d'articles | MSTBVA 2,5/..-G |
| Pas | 5,08 mm |
| Nombre de pôles | 16 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Verrouillage | sans |
| Nombre d'étages | 1 |
| Nombre de connexions | 16 |
| Nombre de potentiels | 16 |
Caractéristiques électriques principales
| Intensité nominale | 12 A |
|---|---|
| Tension nominale | 320 V |
| Tension de référence | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (1,3 - 3 µm Ni), |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Indication de matériau - boîtier
| Couleur du boîtier | vert (6021) |
|---|---|
| Matériau isolant | PBT |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 225 |
| Classe d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Longueur [ l ] | 8,6 mm |
|---|---|
| Largeur [ w ] | 83,28 mm |
| Hauteur [ h ] | 15,9 mm |
| Pas | 5,08 mm |
| Hauteur de montage (sans picot) | 12 mm |
| Longueur de broche [P] | 3,9 mm |
| Cote a | 76,2 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
Distances dans l'air et lignes de fuite
| Lignes de fuites et distances dans l'air | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
| Valeur minimale de la ligne de fuite (III/3) | 4 mm |
| Valeur minimale de la ligne de fuite (III/2) | 3,2 mm |
| Valeur minimale de la ligne de fuite (II/2) | 4 mm |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| CSA | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1755875-MSTBVA 2,5/16-G-5,08 | 148 Kbytes |
|
