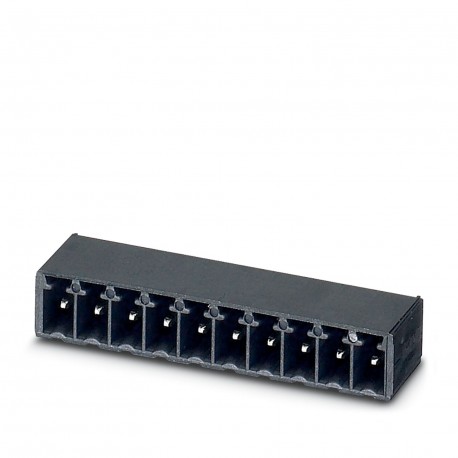

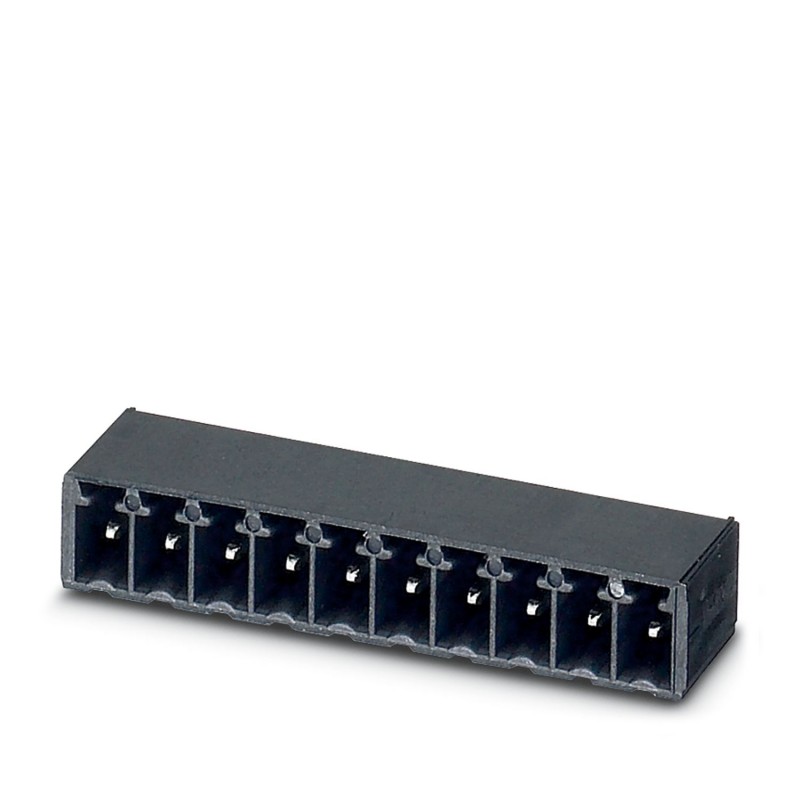

MC 1,5/ 7-G-3,81 P14 THRR56
1702664
PHOENIX_CONTACT
470
Connecteur pour C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1702664 |
---|---|
Unité de conditionnement | 470 pcs |
Quantité minimum de commande | 470 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 208 (C-1-2013) |
GTIN | 4046356607445 |
Poids par pièce (hors emballage) | 0,003 KGM |
Numéro du tarif douanier | 85366930 |
Pays d'origine | DE (Allemagne) |
Désignation abrégée | Embase traversante |
---|---|
Système débrochable | MINI COMBICON |
Type de contact | Connecteur mâle |
Famille d'articles | MC 1,5/..-G-THR |
Pas | 3,81 mm |
Nombre de pôles | 7 |
Type de montage | Soudage THR |
Tracé brochage | Brochage linéaire |
Verrouillage | sans |
Nombre d'étages | 1 |
Nombre de connexions | 7 |
Nombre de potentiels | 7 |
Courant de référence | 8 A |
---|---|
Tension d'isolement assignée (III/2) | 160 V |
Tension de choc assignée (III/2) | 2,5 kV |
Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
---|---|
Matériau de contact | Alliage de Cu |
Qualité de surface | étamage galvanique |
Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
Surface métallique zone de contact (couche intermédiaire) | Nickel (1 - 3 µm Ni) |
Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Matériau isolant | LCP |
---|---|
Groupe d'isolant | IIIa |
IRC selon CEI 60112 | 175 |
Classe d'inflammabilité selon UL 94 | V0 |
Dessin coté | |
---|---|
Légende | Illustration schématique : pour de plus amples informations, voir le schéma de la famille de produits dans le centre de téléchargement |
Longueur [ l ] | 9,2 mm |
Largeur [ w ] | 28,06 mm |
Hauteur [ h ] | 8,3 mm |
Pas | 3,81 mm |
Hauteur de montage (sans picot) | 6,9 mm |
Longueur de broche [P] | 1,4 mm |
Dimensions des picots | 0,8 x 0,8 mm |
Cote a | 22,86 mm |
Dessin coté | |
---|---|
Type de conditionnement | Sangle en largeur de 56 mm |
Unité d'emballage | 470 |
Dénomination unités d'emballage | Quantité |
Largeur de ruban [W] | 56 mm |
Diamètre de bobine [A] | 330 mm |
Dimension extérieure de bobine [W2] | 62,4 mm |
Type de reconditionnement | Sachet transparent |
Process | Soudage par refusion/à la vague |
---|---|
Spécification de contrôle | selon IPC/JEDEC J-STD-020D.1:2008-03 |
selon CEI 61760-1:2006-04 | |
selon CEI 60068-2-58:2005-02 | |
Moisture Sensitive Level | MSL 1 |
Classification température Tc | 260 °C |
Cycles de soudage par refusion | 3 |
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
---|---|
Température ambiante (montage) | -5 °C ... 100 °C |
Température ambiante (fonctionnement) | -40 °C |
Groupe d'isolant | IIIa |
---|---|
Tension | 160 V |
Tension d'isolement assignée (III/3) | 160 V |
Tension d'isolement assignée (III/2) | 160 V |
Tension d'isolement assignée (II/2) | 250 V |
Tension de choc assignée (III/3) | 2,5 kV |
Tension de choc assignée (III/2) | 2,5 kV |
Tension de choc assignée (II/2) | 2,5 kV |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes | |
PHOENIX CONTACT-1702664-MC 1,5/ 7-G-3,81 P14 THRR56 | 147 Kbytes |
