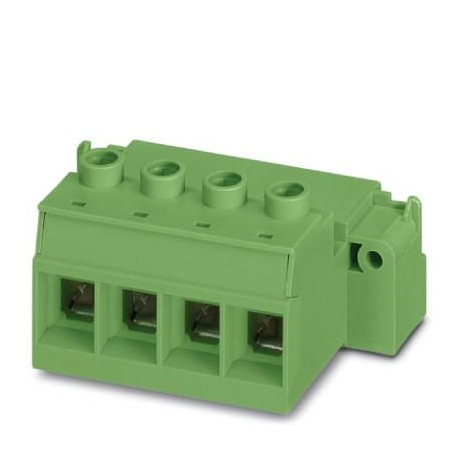

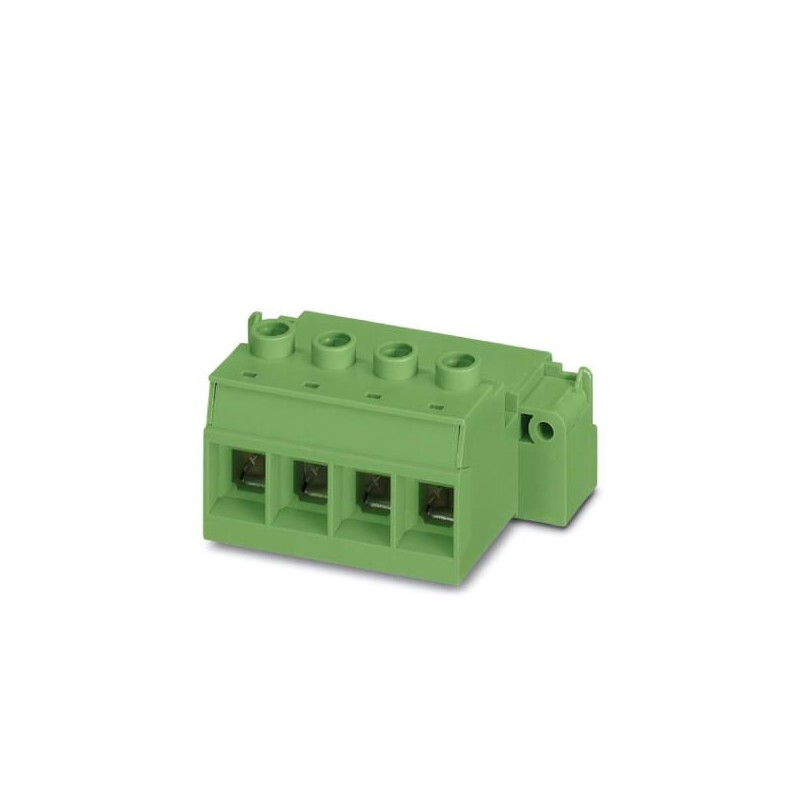

IPC 35 HC/ 2-STGF-15,00 1784855 PHOENIX CONTACT Connecteur pour C.I.
IPC 35 HC/ 2-STGF-15,00
1784855
PHOENIX_CONTACT
25
Connecteur pour C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1784855 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Quantité minimum de commande | 25 pcs |
| Page catalogue | Page 589 (C-1-2013) |
| GTIN | 4046356561167 |
| Poids par pièce (hors emballage) | 0,056 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Famille d'articles | IPC 35 HC/..-STGF |
|---|---|
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement vissé avec bague |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 125 A |
| Section nominale | 35 mm² |
| Courant de charge maximal | 125 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 20 mm |
| Filetage vis | M5 |
| Couple de serrage min. | 2,5 Nm |
| Couple de serrage max. | 4,5 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide max. | 35 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1 mm² |
| 35 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 35 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 2 |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
| AWG min. selon UL/CUL | 16 |
| AWG max. selon UL/CUL | 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1784855-IPC 35 HC/ 2-STGF-15,00 | 126 Kbytes |
|
