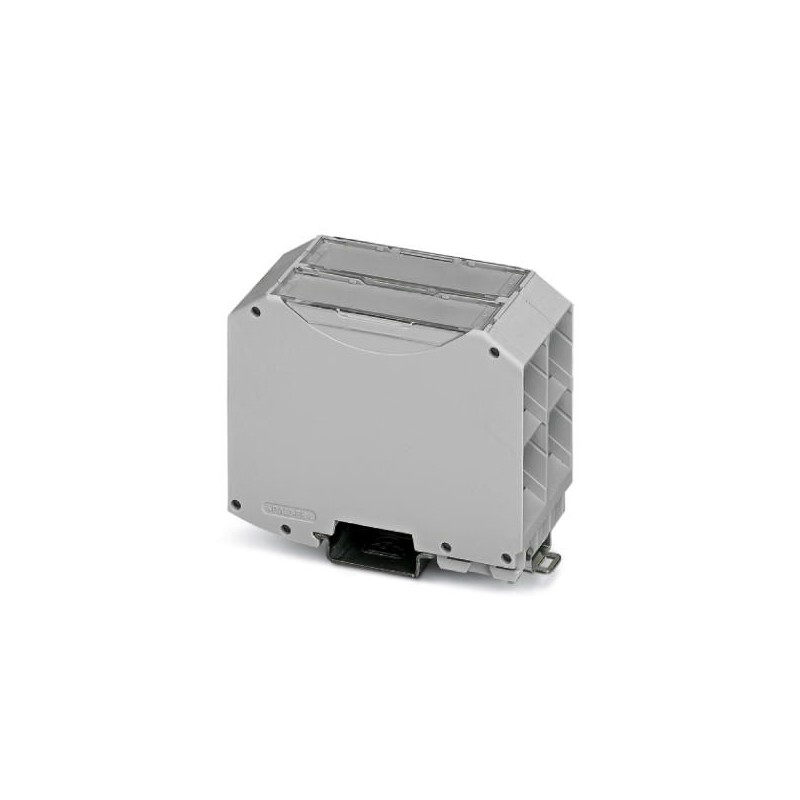

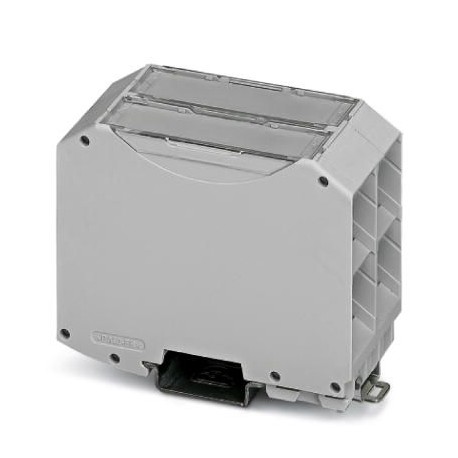

ME MAX 45 SF G 2-2 KMGY 2869375 PHOENIX CONTACT Boîtier électronique
ME MAX 45 SF G 2-2 KMGY
2869375
PHOENIX_CONTACT
10
Boîtier électronique
Boîtiers
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2869375 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 688 (C-1-2013) |
| GTIN | 4017918975104 |
| Poids par pièce (hors emballage) | 0,048 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Boîtier électronique |
|---|---|
| Type | ME MAX 45 SF G 2-2 KMGY |
| Réf. | 2869375 |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Version | Modèle extra-plat |
| Code IP max. à atteindre | IP20 |
| Type de montage | Montage sur profilé |
| Nombre d'étages | 2 |
| Ouverture de ventilation disponible | non |
| Nombre de pôles maximum | 40 (pas: 3,5 mm) |
| 32 (pas: 5 mm) | |
| 24 (pas: 7,25 mm/7,5 mm) |
Dimensions
| Dessin coté | |
|---|---|
| Largeur [ w ] | 45 mm |
| Hauteur [ h ] | 85 mm |
| Profondeur [ d ] | 70,4 mm |
| Profondeur à partir du bord supérieur du rail DIN [ d ] | 62,9 mm |
Indications sur les matériaux
| Coloris (RAL) | gris clair (7035) |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | Polyamide |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Humidité rel. de l'air (stockage/transport) | 80 % |
Indications concernant le circuit imprimé
| Nombre de supports de circuits imprimés | 2 |
|---|---|
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Type de fixation de circuits imprimés | Verrouillage |
Puissance dissipée boîtier individuel à 20 °C
| Température ambiante | 20 °C |
|---|---|
| Facteur de réduction | 1 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 6,6 W |
Puissance dissipée boîtier individuel à 30 °C
| Température ambiante | 30 °C |
|---|---|
| Facteur de réduction | 0,91 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 6 W |
Puissance dissipée boîtier individuel à 40 °C
| Température ambiante | 40 °C |
|---|---|
| Facteur de réduction | 0,81 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 5,3 W |
Puissance dissipée boîtier individuel à 50 °C
| Température ambiante | 50 °C |
|---|---|
| Facteur de réduction | 0,7 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 4,6 W |
Puissance dissipée boîtier individuel à 60 °C
| Température ambiante | 60 °C |
|---|---|
| Facteur de réduction | 0,57 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 3,8 W |
Résistance mécanique/Essai répété
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
|---|---|
| Hauteur de chute | 50 cm |
| Nombre de cycles de chutes | 10 |
Essai de vibration
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 - 58,1 Hz) |
| Accélération | 2g (58,1 - 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
Chocs
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
Indices de protection par les boîtiers (code IP)
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Résultat degré de protection code IP | IP20 |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 10 |
| Dénomination unités d'emballage | Quantité |
| Type de reconditionnement | Carton |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027180401eCl@ss 4.127180401eCl@ss 5.027180506eCl@ss 5.127180500eCl@ss 6.027180800eCl@ss 7.027182702eCl@ss 8.027182702eCl@ss 9.027182702
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2869375-ME MAX 45 SF G 2-2 KMGY | 154 Kbytes |
|
