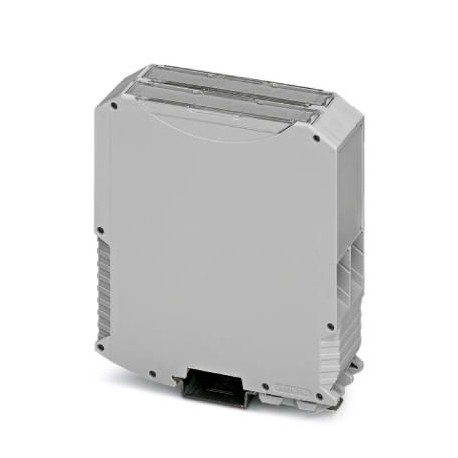

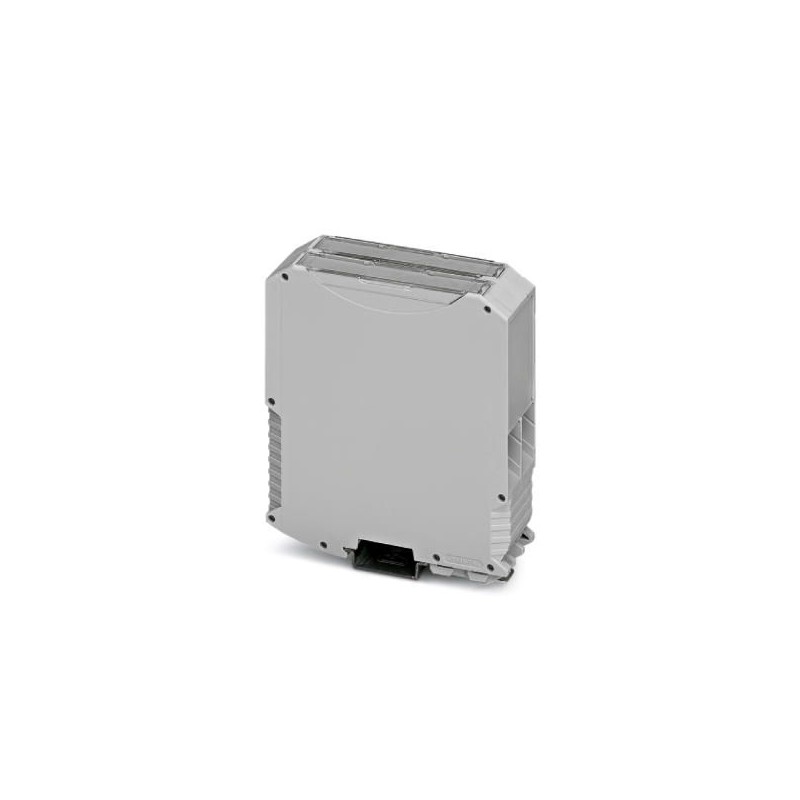

ME MAX 35 G U-U1 KMGY
2713528
PHOENIX_CONTACT
10
Boîtier électronique
Boîtiers
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2713528 |
---|---|
Unité de conditionnement | 10 pcs |
Quantité minimum de commande | 10 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 687 (C-1-2013) |
GTIN | 4017918936099 |
Poids par pièce (hors emballage) | 0,065 KGM |
Numéro du tarif douanier | 85389099 |
Pays d'origine | DE (Allemagne) |
Désignation abrégée | Boîtier électronique |
---|---|
Type | ME MAX 35 G U-U1 KMGY |
Réf. | 2713528 |
Type de boîtier | Boîtier électronique sur rail DIN |
Version | Type haut |
Code IP max. à atteindre | IP20 |
Type de montage | Montage sur profilé |
Nombre d'étages | 1 |
Ouverture de ventilation disponible | non |
Nombre de pôles maximum | 8 (pas: 3,5 mm) |
6 (pas: 5 mm) | |
4 (pas: 7,25 mm/7,5 mm) |
Dessin coté | |
---|---|
Largeur [ w ] | 35 mm |
Hauteur [ h ] | 99 mm |
Profondeur [ d ] | 114,5 mm |
Profondeur à partir du bord supérieur du rail DIN [ d ] | 107 mm |
Coloris (RAL) | gris clair (7035) |
---|---|
Classe d'inflammabilité selon UL 94 | V0 |
Matériau du boîtier | Polyamide |
Température ambiante (stockage/transport) | -40 °C ... 55 °C |
---|---|
Température ambiante (montage) | -5 °C ... 100 °C |
Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
Humidité rel. de l'air (stockage/transport) | 80 % |
Nombre de supports de circuits imprimés | 2 |
---|---|
Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
Emplacement pour le montage | verticalement (profilé horizontal) |
Type de fixation de circuits imprimés | Verrouillage |
Température ambiante | 20 °C |
---|---|
Facteur de réduction | 1 |
Emplacement pour le montage | vertical |
Puissance dissipée | 7,5 W |
Température ambiante | 30 °C |
---|---|
Facteur de réduction | 0,91 |
Emplacement pour le montage | vertical |
Puissance dissipée | 6,8 W |
Température ambiante | 40 °C |
---|---|
Facteur de réduction | 0,81 |
Emplacement pour le montage | vertical |
Puissance dissipée | 6,1 W |
Température ambiante | 50 °C |
---|---|
Facteur de réduction | 0,7 |
Emplacement pour le montage | vertical |
Puissance dissipée | 5,25 W |
Température ambiante | 60 °C |
---|---|
Facteur de réduction | 0,57 |
Emplacement pour le montage | vertical |
Puissance dissipée | 4,3 W |
Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
---|---|
Hauteur de chute | 50 cm |
Nombre de cycles de chutes | 10 |
Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
---|---|
Fréquence | 10 - 150 - 10 Hz |
Vitesse de balayage | 1 octave/min |
Amplitude | 0,15 mm (10 - 58,1 Hz) |
Accélération | 2g (58,1 - 150 Hz) |
Durée de contrôle par axe | 2,5 h |
Sens du contrôle | Axes X, Y et Z |
Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
---|---|
Forme de choc | Semi-sinusoïdal |
Accélération | 15g |
Durée des chocs | 11 ms |
Nombre de chocs dans chaque sens | 3 |
Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
---|---|
Résultat degré de protection code IP | IP20 |
Type de remarque | Instructions de montage : |
---|---|
Remarque | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
Type de conditionnement | Emballé dans un carton |
---|---|
Unité d'emballage | 10 |
Dénomination unités d'emballage | Quantité |
Type de reconditionnement | Carton |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
