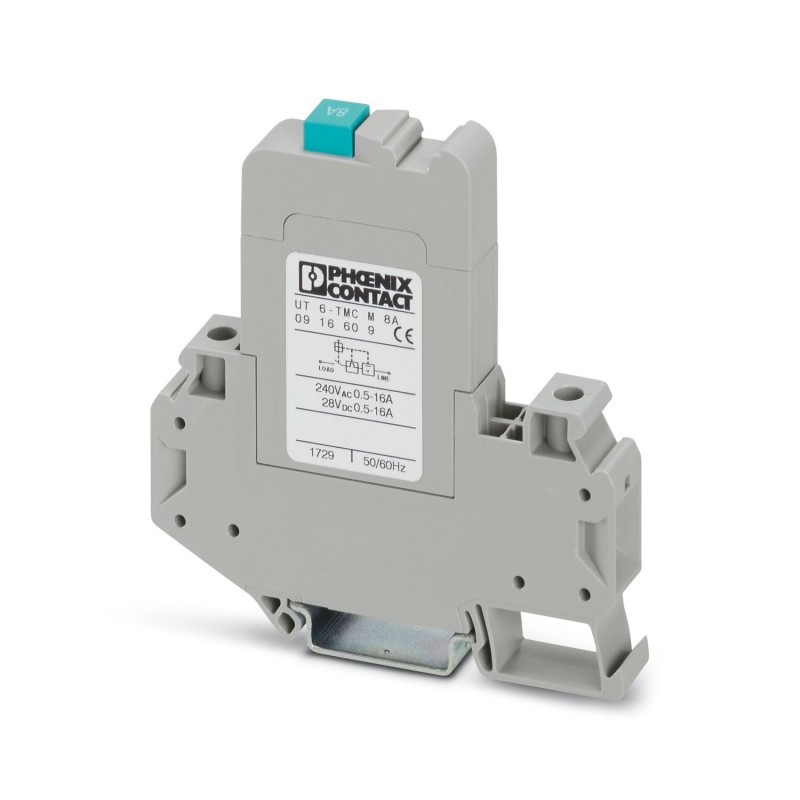

UT 6-TMC M 8A 0916609 PHOENIX CONTACT Disjoncteur de protection d'appareils thermomagnétique
UT 6-TMC M 8A
0916609
PHOENIX_CONTACT
6
Disjoncteur de protection d'appareils thermomagnétique
Blocs de jonction > Bloc de jonction à fusible
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 0916609 |
|---|---|
| Unité de conditionnement | 6 pcs |
| Page catalogue | Page 332 (C-4-2017) |
| GTIN | 4046356449052 |
| Poids par pièce (hors emballage) | 0,063 KGM |
| Numéro du tarif douanier | 85362010 |
| Pays d'origine | CZ (République tchèque) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Type de montage | Profilé : 35 mm |
| Coloris | gris |
| Nombre de pôles | 1 |
| Catégorie de surtension_GRP | II |
| Matériau isolant | PA66 |
| Classe d'inflammabilité selon UL 94 | V0 |
Caractéristiques électriques
| Type de fusible | Disjoncteur |
|---|---|
| Tension de choc assignée | 2,8 kV |
| Tension de référence | 240 V AC (50/60 Hz) |
| 28 V DC | |
| 240 V AC (50/60 Hz) | |
| 28 V DC | |
| Tension de service | 50 V AC ... 264 V AC (48 - 62 Hz) |
| 5 V DC ... 30,8 V DC | |
| Courant de référence IN | 8 A |
| Tension assignée d'isolement Ui | 440 V AC |
| Résistance d'isolement Riso | > 100 MΩ (Contact principal) |
| Fusible requis en amont | 25 A |
| Pouvoir de coupure de court-circuit de dimensionnement Icn | 200 A (240 V AC) |
| 400 A (28 V DC) | |
| Rigidité diélectrique | 2000 V |
| Nombre de cycles maxi | 6000 (pour 1 x In) |
| 50 (pour 1,5 x In) | |
| 40 (pour 6 x In) | |
| Degré de pollution | 2 |
| Catégorie de surtension_GRP | II |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
|---|---|
| Altitude | 2000 m (selon EN 60934) |
| Indice de protection | IP40 (Zone de manœuvre) |
| IP20 (Plage de raccordement) |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 10 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 4 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
