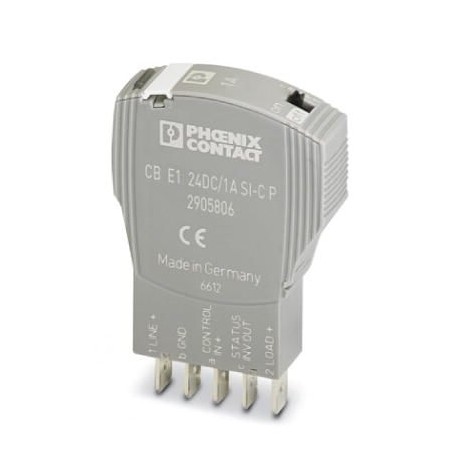

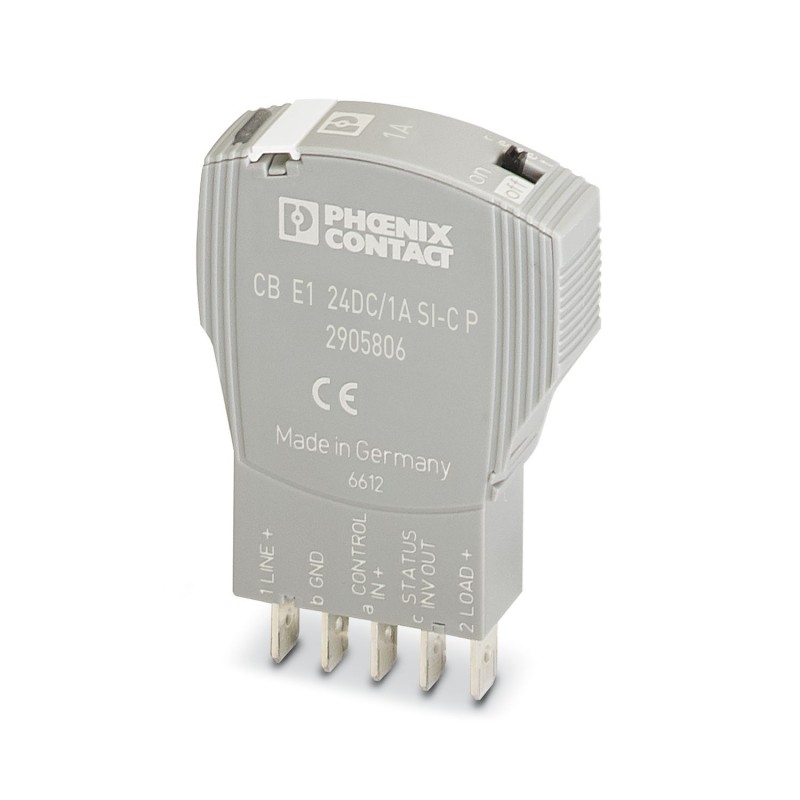

CB E1 24DC/1A SI-C P 2905806 PHOENIX CONTACT Disjoncteur électronique, 1 pôle, limitation de courant active,..
CB E1 24DC/1A SI-C P
2905806
PHOENIX_CONTACT
Disjoncteur électronique, 1 pôle, limitation de courant active, sortie de statut inversée et entrée de commande, connecteur mâle pour élément de base.
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Type de montage | sur embase |
| Coloris | gris |
| Nombre de pôles | 1 |
| Degré de pollution | 2 |
| Type | Connecteur mâle |
Caractéristiques électriques
| Type de fusible | électronique |
|---|---|
| Tension de choc assignée | 0,5 kV |
| Tension de service | 24 V DC |
| 18 V DC ... 30 V DC | |
| Intensité nominale IN | 1 A |
| Tension assignée d'isolement Ui | 30 V (Circuit de charge) |
| Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
| Limitation de courant active | typ. 1,25 x IN |
| Type de contact | sans isolation galvanique |
| Courant de repos I0 | typ. 8 mA (à l'état actif) |
| typ. 11 mA (avec sortie d'état) | |
| Puissance dissipée | 0,4 W (en régime nominal) |
| Derating de température | 1 A (à 50 °C) |
| Mode de déclenchement | E (électronique) |
| Rigidité diélectrique | max. 30 V DC (Circuit de charge) |
| Chute de tension | 100 mV (pour IN) |
| Type de contact | sans isolation galvanique |
| Circuit de charge du temps de coupure | 100 ms (voir courbe caractéristique de temps/courant) |
| Circuit de charge d'arrêt en cas de sous-tension | < 14 V (typ. ARRÊT) |
| > 17 V (typ. MARCHE) | |
| Circuit de charge capacitive max. | 20000 µF |
| Sortie d'état de la tension de sortie | 24 V DC |
| Sortie d'état du courant de sortie | max. 0,2 A (Protection contre les courts-circuits) |
| Type de contact auxiliaire | Sortie de signal à commutation positive |
Cotes
| Hauteur | 45 mm |
|---|---|
| Largeur | 12,3 mm |
| Profondeur | 52 mm |
| Hauteur module complet | 90 mm |
| Largeur module complet | 12,3 mm |
| Profondeur module complet | 77,3 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (pas de condensation) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Test hygrométrique | 96 h, 95 % Hum. Rel., 40 °C |
| Indice de protection | IP30 (Zone de manœuvre) |
Normes et spécifications
| Normes/prescriptions | UL 2367 UL Recognized |
|---|---|
| UL 508 UL/C-UL Listed | |
| EMV EN 61000-6-3 Emission de bruit | |
| EMV EN 61000-6-2 Immunité |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-2905806-CB E1 24DC/1A SI-C P | 563 Kbytes |
|
