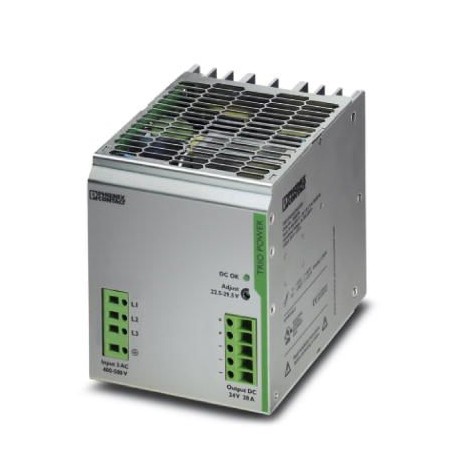

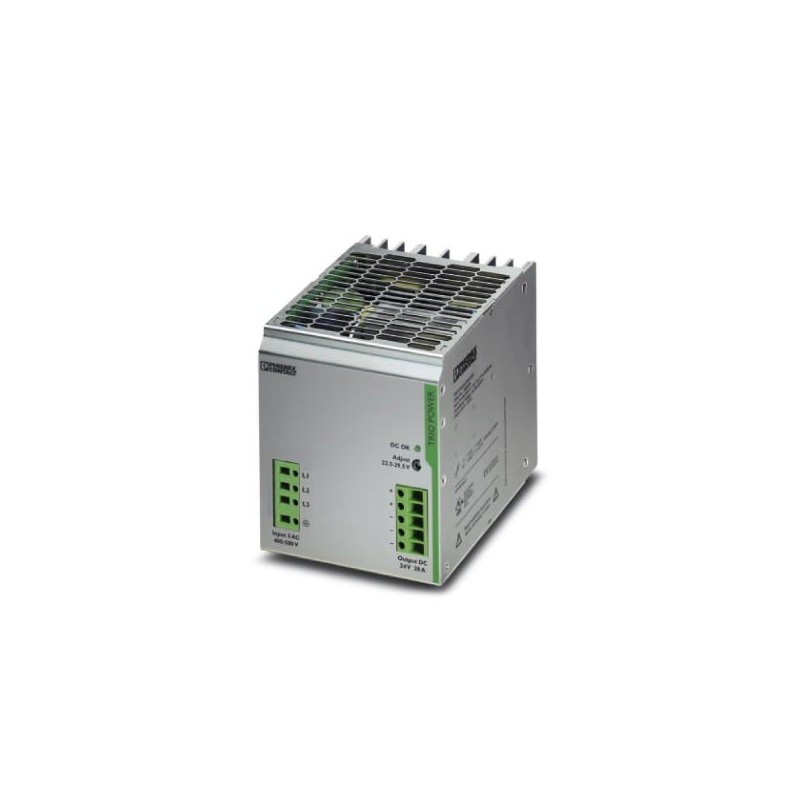

TRIO-PS/3AC/24DC/20
2866394
PHOENIX_CONTACT
1
Alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2866394 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 177 (C-6-2013) |
GTIN | 4046356046671 |
Poids par pièce (hors emballage) | 2,000 KGM |
Numéro du tarif douanier | 85044030 |
Pays d'origine | CN (Chine) |
Indice de protection | IP20 |
---|---|
Température ambiante (fonctionnement) | -25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K) |
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
Classe climatique | 3K3 (selon EN 60721) |
Degré de pollution | 2 |
Plage de tension nominale d'entrée | 3x 400 V AC ... 500 V AC |
---|---|
Plage de tension d'entrée | 3x 320 V AC ... 575 V AC (Derating < 360 V AC: 1,5 %/V) |
2x 360 V AC ... 575 V AC (pour fonctionnement sur 2 phases) | |
Plage de fréquence AC | 45 Hz ... 65 Hz |
Courant de décharge vers PE | < 3,5 mA |
Courant absorbé | 3x 1,1 A (400 V AC) |
3x 0,8 A (480 V AC) | |
Consommation nominale | 793 VA |
Choc de courant d'enclenchement | < 15 A |
Protection contre microcoupures | > 17 ms (3x 400 V AC) |
Sélection des fusibles appropriés | 6 A ... 16 A (Caractéristique B, C, D, K) |
Facteur de puissance (cos phi) | 0,67 |
Dénomination de la protection | Protection contre les transitoires |
Circuit/composant de protection | Varistance |
Tension de sortie nominale | 24 V DC ±1 % |
---|---|
Plage de réglage de la tension de sortie (USet) | 22,5 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée) |
Courant nominal de sortie (IN) | 20 A (UOUT= 24 V DC) |
Derating | 55 °C ... 70 °C (2,5 % / K) |
Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
Connectabilité en série | oui |
Résistance à l'alimentation de retour | 35 V DC |
Protection antisurtension en sortie | < 35 V DC |
Charge capacitive max. | Illimité |
Limitation de courant active | env. 25 A |
Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
< 2 % (modification charge dynamique 10 % ... 90 %) | |
< 0,1 % (modification tension d'entrée ±10 %) | |
Ondulation résiduelle | < 10 mVCC |
Puissance de sortie | 480 W |
Temps d'enclenchement typique | < 1 s |
Pointes de commutation charge nominale | < 30 mVCC |
Puissance dissipée à vide maximale | < 6 W |
Puissance dissipée charge nominale max. | < 48 W |
Poids net | 2 kg |
---|---|
Témoin de présence de la tension de service | LED verte |
Rendement | 91 % (pour 400 V AC et pour les valeurs nominales) |
Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
2 kV AC (Contrôle individuel) | |
Tension d'isolement entrée/PE | 2 kV AC (homol. du type) |
2 kV AC (contrôle indiv.) | |
Tension d'isolement sortie/PE | 500 V DC (contrôle indiv.) |
Classe de protection | I (avec connexion PE) |
Indice de protection | IP20 |
MTBF (IEC 61709, SN 29500) | > 1190000 h |
Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Type de raccordement | Raccordement vissé |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 14 |
Longueur à dénuder | 9 mm |
Filetage vis | M2,5 |
Type de raccordement | Raccordement vissé |
---|---|
Section de conducteur rigide min. | 0,5 mm² |
Section de conducteur rigide max. | 6 mm² |
Section de conducteur souple min. | 0,5 mm² |
Section de conducteur souple max. | 4 mm² |
Section du conducteur AWG min. | 12 |
Section du conducteur AWG max. | 10 |
Longueur à dénuder | 14 mm |
Filetage vis | M3 |
Affichage d'état | LED verte « DC OK » |
---|---|
Informations sur l'affichage d'état | UOUT> 21,5 V : DEL allumée |
Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
---|---|
Immunité | EN 61000-6-2:2005 |
Connexion selon la norme | CUL |
Normes/Prescriptions | EN 61000-4-2 |
Décharge par contact | 4 kV (Sévérité de contrôle 2) |
Normes/Prescriptions | EN 61000-4-3 |
Plage de fréquence | 80 MHz ... 1 GHz |
Intensité de champ | 10 V/m |
Plage de fréquence | 1,4 GHz ... 2 GHz |
Intensité de champ | 3 V/m |
Normes/Prescriptions | EN 61000-4-4 |
Remarque | Critère B |
Normes/Prescriptions | EN 61000-6-3 |
EN 61000-4-6 | |
Plage de fréquence | 0,15 MHz ... 80 MHz |
Tension | 10 V (Sévérité de contrôle 3) |
Normes/Prescriptions | EN 61000-4-11 |
Directive basse tension | Conformité à la directive NSR 2006/95/CE |
Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
Norme – Faible tension de protection | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Norme, sectionnement sûr | DIN VDE 0100-410 |
Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
Homologations UL | UL/C-UL Listed UL 508 |
Norme UL/C-UL Recognized UL 60950-1 | |
Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. |
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
