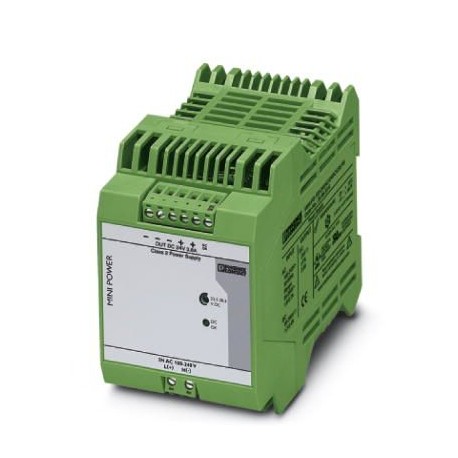

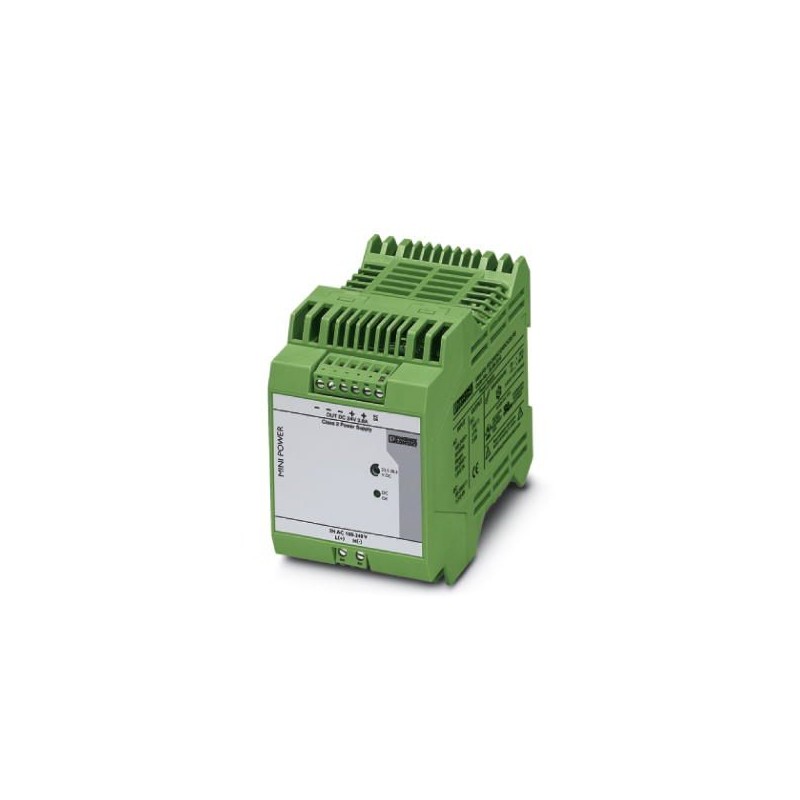

MINI-PS-100-240AC/24DC/C2LPS 2866336 PHOENIX CONTACT Alimentation
MINI-PS-100-240AC/24DC/C2LPS
2866336
PHOENIX_CONTACT
Alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2866336 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 235 (C-4-2017) |
| GTIN | 4017918975043 |
| Poids par pièce (hors emballage) | 0,406 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Courant absorbé | 1,3 A (120 V AC) |
| 0,8 A (230 V AC) | |
| 1,3 A (90 V DC) | |
| 0,4 A (350 V DC) | |
| Consommation nominale | 194 VA |
| Choc de courant d'enclenchement | < 15 A (typique) |
| Protection contre microcoupures | > 20 ms (120 V AC) |
| > 100 ms (230 V AC) | |
| Fusible d'entrée | 3,15 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 6 A ... 16 A (Caractéristique B, C, D, K) |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 22,5 V DC ... 26 V DC (> 24 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 3,8 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Ondulation résiduelle | < 40 mVCC(20 MHz) |
| Puissance de sortie | 100 W |
| Temps d'enclenchement typique | < 0,4 s |
| Pointes de commutation à vide | < 100 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | 2,5 W |
| Puissance dissipée charge nominale max. | 12 W |
Généralités
| Poids net | 0,4 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 88 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 3 kV (homologation du type) |
| 3 kV (Contrôle individuel) | |
| Classe de protection | II (en armoire électrique fermée) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 815000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement signalisation
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| NEC Class 2 selon UL 1310 | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2866336-MINI-PS-100-240AC/24DC/C2LPS | 133 Kbytes |
|
