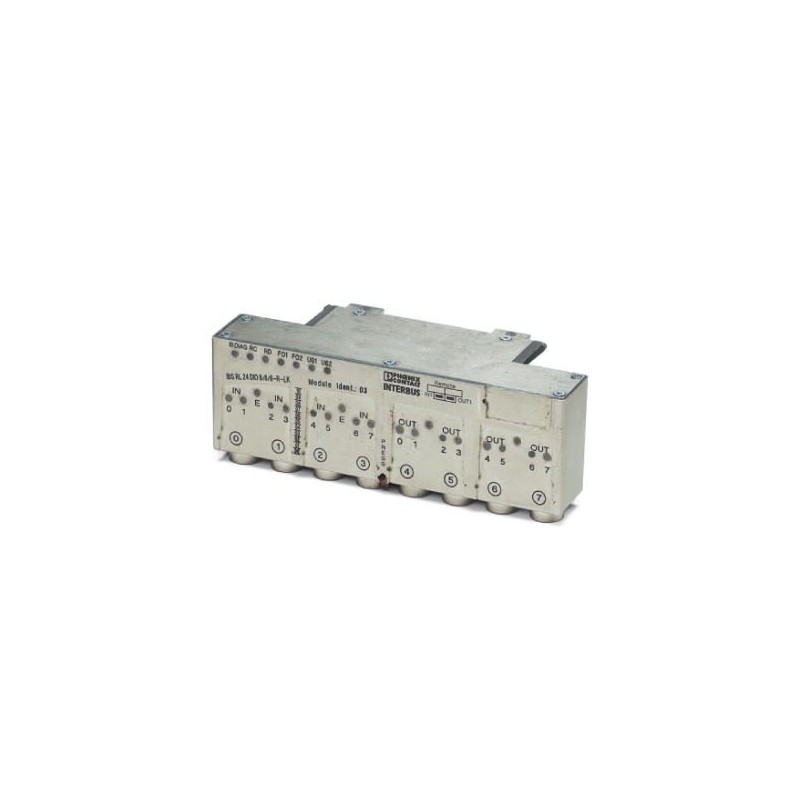

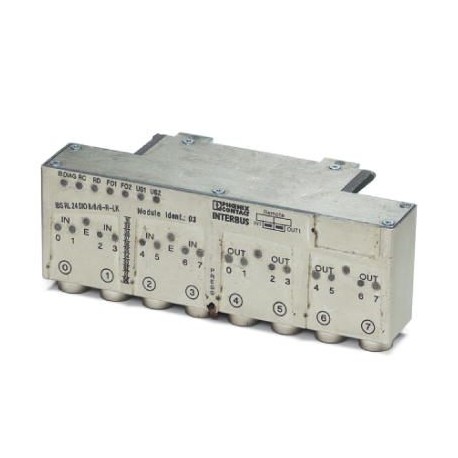

IBS RL 24 DIO 8/8/8-R-LK 2734167 PHOENIX CONTACT Appareil E/S décentralisé
IBS RL 24 DIO 8/8/8-R-LK
2734167
PHOENIX_CONTACT
Appareil E/S décentralisé
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2734167 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 237 (C-6-2017) |
| GTIN | 4017918819200 |
| Poids par pièce (hors emballage) | 0,790 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Largeur | 179 mm |
|---|---|
| Hauteur | 67 mm |
| Profondeur | 71 mm |
| Renseignements sur les mesures | avec connecteurs-bus et plaque de montage |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 100 % |
| Humidité de l'air admissible (stockage/transport) | 95 % (pas de condensation) |
| Pression atmosphérique (service) | 860 hPa ... 1080 hPa (jusqu'à 1500 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 660 hPa ... 1080 hPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP65/IP67 |
| Remarque | Ne pas obturer les prises/connexion utilisées, pour garantir l'indice de protection. |
Généralités
| Type de montage | Montage mural |
|---|---|
| Poids net | 790 g |
| Indication de poids | sans connecteur ni plaque de montage |
| Remarque | Ne pas obturer les prises/connexion utilisées, pour garantir l'indice de protection. |
Interfaces
| Dénomination | INTERBUS |
|---|---|
| Type de raccordement | Fibre optique (fibre polymère 980/1000 µm) |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | FO |
Alimentation du bloc électronique
| Tension d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 18,5 V DC ... 32 V DC (Ondulation comprise) |
| Ondulation | max. 3,6 VSSà l'intérieur de la plage de tension admissible |
| Courant d'alimentation | typ. 120 mA (plus courant pour les capteurs) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Technique de raccordement | 2, 3 ou 4 fils |
| Nombre d'entrées | 8 |
| Dénomination de la protection | protection électronique contre surcharge / court-circuit par groupe |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Courant d'entrée typique par canal | 3 mA |
| Temporisation en cas de passage du signal de 0 à 1 | 1,5 ms |
| Temporisation en cas de passage du signal de 1 à 0 | 3,5 ms |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Technique de raccordement | A 2 ou 3 fils |
| Nombre de sorties | 8 |
| Dénomination de la protection | protection électronique contre surcharge / court-circuit par voie |
| Tension de sortie | 24 V |
| Tension de sortie nominale | 24 V |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par groupe | 2 A |
| Charge nominale inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2734167-IBS RL 24 DIO 8/8/8-R-LK | 123 Kbytes |
|
