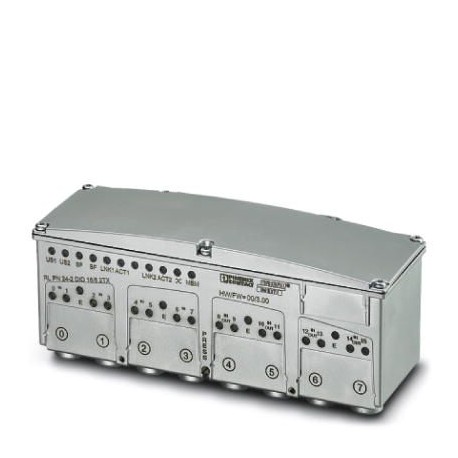

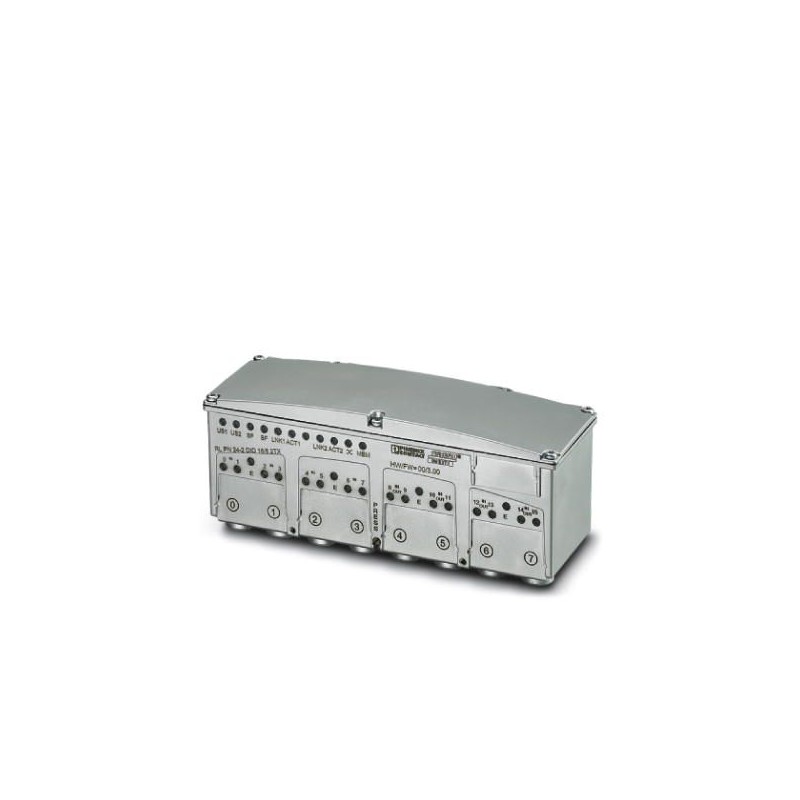

RL PN 24-2 DIO 16/8 2TX 2773652 PHOENIX CONTACT Appareil E/S décentralisé
RL PN 24-2 DIO 16/8 2TX
2773652
PHOENIX_CONTACT
Appareil E/S décentralisé
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2773652 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 237 (C-6-2017) |
| GTIN | 4046356336642 |
| Poids par pièce (hors emballage) | 1,180 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Largeur | 182,5 mm |
|---|---|
| Hauteur | 71,5 mm |
| Profondeur | 79,8 mm |
| Renseignements sur les mesures | sans connecteur mâle, avec plaque de montage |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 100 % |
| Humidité de l'air admissible (stockage/transport) | 95 % (pas de condensation) |
| Pression atmosphérique (service) | 860 hPa ... 1080 hPa (jusqu'à 1500 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 660 hPa ... 1080 hPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP65/IP67 |
| Remarque | Ne pas obturer les prises/connexion utilisées, pour garantir l'indice de protection. |
Généralités
| Type de montage | Montage mural |
|---|---|
| Poids net | 1180 g |
| Indication de poids | sans connecteur ni plaque de montage |
| Remarque | Ne pas obturer les prises/connexion utilisées, pour garantir l'indice de protection. |
Interfaces
| Dénomination | PROFINET |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteurs Push-Pull VARIOSUB |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 10/100 MBit/s (Auto-négociation) |
| Physique de transmission | Raccordement par paire torsadée |
| Nombre de pôles | 4 |
Alimentation du bloc électronique
| Type de raccordement | Connecteurs Push-Pull VARIOSUB |
|---|---|
| Dénomination | US1 |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18,5 V DC ... 30 V DC (ondulation comprise) |
| Ondulation | max. 3,6 VSSà l'intérieur de la plage de tension admissible |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | CEI 61131-2 type 1 |
| Type de raccordement | Connecteur M12 |
| Technique de raccordement | 2, 3 ou 4 fils |
| Nombre d'entrées | 16 (8 fixes et 8 à choisir librement) |
| Dénomination de la protection | protection électronique contre surcharge / court-circuit par groupe |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Connecteur M12 |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre de sorties | 8 (Peut également être utilisé comme entrée) |
| Dénomination de la protection | protection électronique contre surcharge / court-circuit par voie |
| Tension de sortie | 24 V |
| Tension de sortie nominale | 24 V |
| Courant de sortie maximal par canal | 500 mA |
| Charge nominale inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2773652-RL PN 24-2 DIO 16/8 2TX | 418 Kbytes |
|
