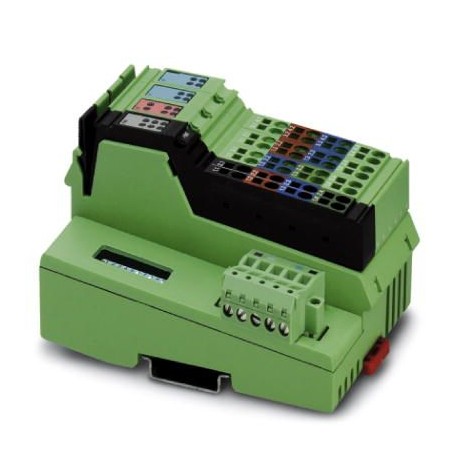

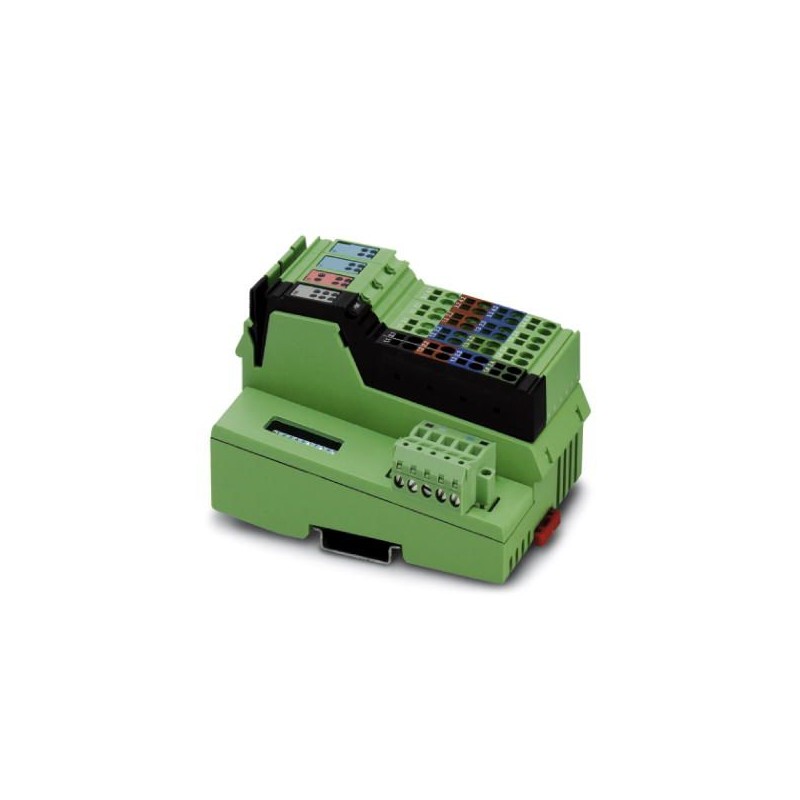

IL DN BK DI8 DO4-PAC 2897211 PHOENIX CONTACT Coupleur de bus
IL DN BK DI8 DO4-PAC
2897211
PHOENIX_CONTACT
Coupleur de bus
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2897211 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 129 (C-6-2017) |
| GTIN | 4046356103015 |
| Poids par pièce (hors emballage) | 0,320 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 80 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions connecteurs inclus |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 320 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Court-circuit / surcharge des sorties tout-ou-rien oui |
| Défaillance de l'alimentation des capteurs oui | |
| Défaillance de l'alimentation des actionneurs oui |
Interfaces
| Dénomination | DeviceNet™ |
|---|---|
| Nombre de voies | 1 |
| Type de raccordement | TWIN COMBICON |
| Vitesse de transmission | 500 kBit/s, 250 kBit/s, 125 kBit/s (réglable ou programmable par l'intermédiaire de commutateurs DIP) |
| Nombre de pôles | 10 |
| Dénomination | Bus local Inline |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s (détection automatique, pas de système hybride) |
Limites du système du coupleur de bus
| Nombre d'unités connectées supportées | max. 63 (par station) |
|---|---|
| Nombre d'abonnés raccordés au bus local | max. 61 (Les E/S sur la carte sont deux abonnés) |
| Nombre d'unités connectées avec canal de paramètres | max. 8 |
| Nombre de modules de dérivation avec dérivation bus interstation | 0 |
Potentiels Inline
| Dénomination | Alimentation coupleur de bus UBK; l'alimentation logique UL(7,5 V) et analogique UANA(24 V) sont générées à partir de l'alimentation du coupleur de bus. |
|---|---|
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 0,9 A |
| Dénomination | Alimentation de la logique (UL) |
| Tension d'alimentation | 7,5 V DC ±5 % |
| Alimentation | max. 0,8 A DC |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 0,5 A DC |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme de UM+ US) |
| Courant absorbé | max. 8 A DC |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme de UM+ US) |
| Courant absorbé | max. 8 A DC |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 |
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | 8 |
| Temps d'amorçage typique | env. 500 µs |
| Dénomination de la protection | Protection contre inversions de polarité |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | typ. 3 mA |
| Courant d'entrée typique par canal | typ. 3 mA |
| Temporisation en cas de passage du signal de 0 à 1 | 1,2 ms |
| Temporisation en cas de passage du signal de 1 à 0 | 1,2 ms |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Connecteur Inline |
| Technique de raccordement | 3 fils |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection contre les courts-circuits et contre les surcharges |
| Tension de sortie | 24 V DC -1 V (à l'intensité nominale) |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bloc de jonction | 2 A |
| Courant de sortie maximal par module | 2 A |
| Charge nominale inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 Fonctionnement : 25g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale | |
| Connexion selon la norme | CUL |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
