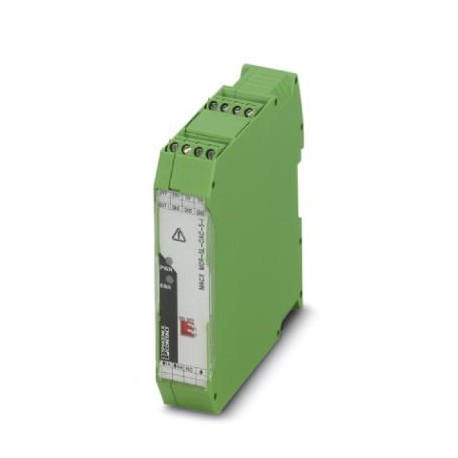

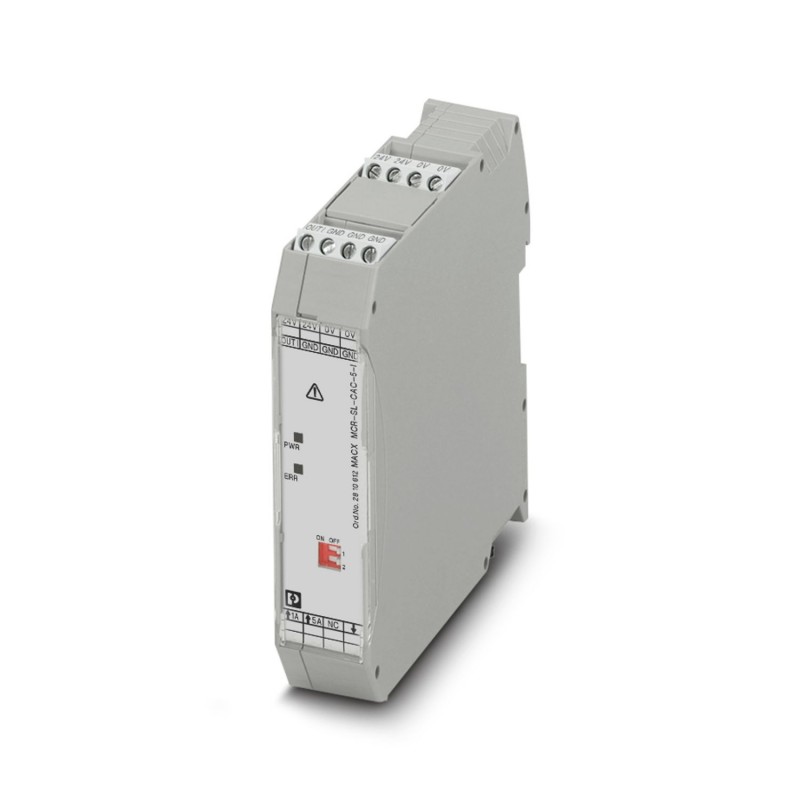

MACX MCR-SL-CAC- 5-I 2810612 PHOENIX CONTACT Convertisseur de courant
MACX MCR-SL-CAC- 5-I
2810612
PHOENIX_CONTACT
Convertisseur de courant
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2810612 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 246 (C-5-2017) |
| GTIN | 4046356153775 |
| Poids par pièce (hors emballage) | 0,172 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 65 °C (-4 °F...149 °F) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Hauteur max. | 2000 m |
Données d'entrée
| Configurable/programmable | avec les commutateurs DIP |
|---|---|
| Plage de courant d'entrée | 0 A ... 5 A |
| Plage de réglage courant d'entrée min. | 0 A AC ... 1 A (configurables) |
| Plage de réglage courant d'entrée max. | 0 A AC ... 5 A (configurables) |
| Surintensité max. admissible | 2 x IN(permanent) |
| Courant de choc max. admissible | 20 x IN(1 s) |
| Fréquence nominale fN | 50 Hz |
| Plage de mesure de la fréquence | 45 Hz ... 65 Hz |
| Type de raccordement | Bloc de jonction à vis |
Données de sortie
| Dénomination sortie | Sortie courant |
|---|---|
| Configurable/programmable | avec les commutateurs DIP |
| Signal de sortie courant | 0 mA ... 20 mA (configurables) |
| 4 mA ... 20 mA (configurables) | |
| Courant de sortie max. | 25 mA |
| Charge/charge de sortie Sortie courant | < 500 Ω (20 mA) |
| Ondulation | < 10 mVCC(pour 500 Ω à 20 mA) |
| Affichage d'état | LED rouge (erreur), LED verte (prêt à fonctionner) |
Alimentation
| Tension nominale d'alimentation | 24 V DC (-20 % ... +25 %) |
|---|---|
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | < 32 mA (pour UB=24 V DC, IOUT=20 mA) |
| Consommation de puissance | < 0,9 W (pour UB=24 V DC, IOUT=20 mA) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Généralités
| Erreur de transmission max. | ≤ 0,5 % (de la valeur nominale de la plage aux conditions nominales) |
|---|---|
| Coefficient de température max. | < 0,02 %/K |
| Coefficient de température typ. | < 0,015 %/K |
| Réponse indicielle (10-90 %) | ≤ 300 ms |
| typ. 200 ms | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'essai entrée/sortie | 4 kV (50 Hz, 1 min) |
| Tension d'essai sortie/alimentation | 1,5 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
| Coloris | gris |
| Matériau du boîtier | Polyamide PA non renforcé |
| Emplacement pour le montage | indifférent |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Recognized |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| EN 61000-4-6 | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Recognized |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2810612-MACX MCR-SL-CAC- 5-I | 149 Kbytes |
|
