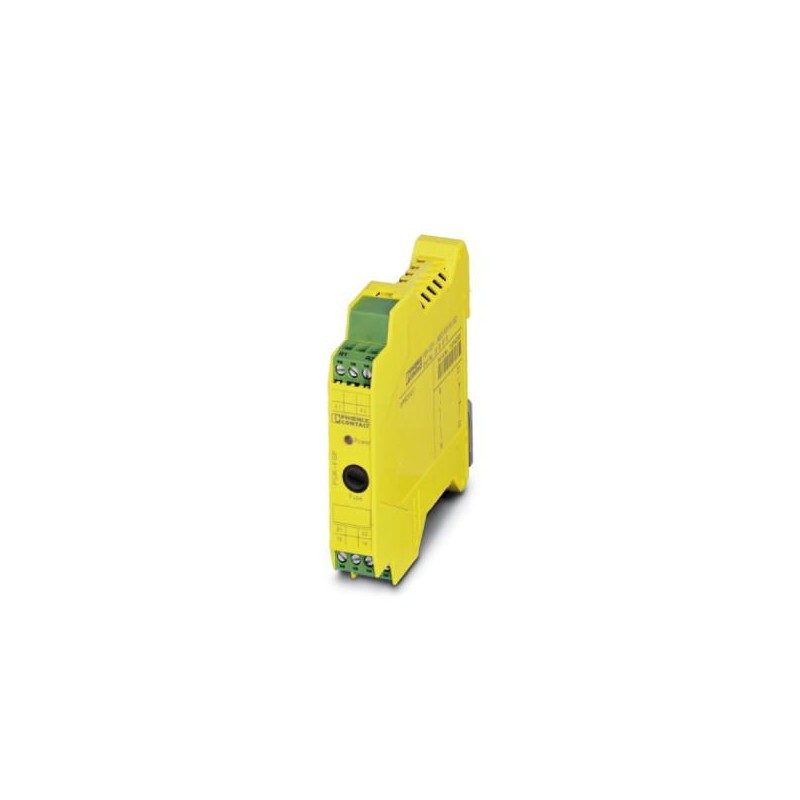

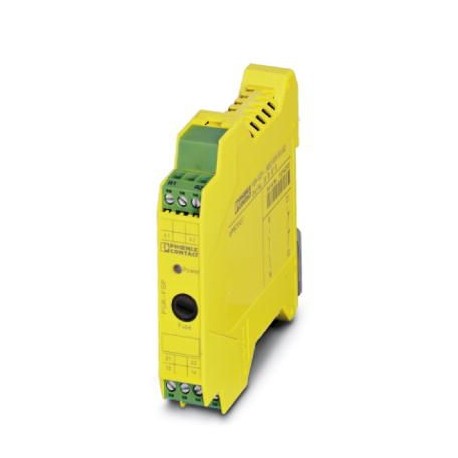

PSR-SCP- 24DC/FSP/1X1/1X2
2981978
PHOENIX_CONTACT
1
Relais de couplage
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2981978 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 286 (C-6-2017) |
GTIN | 4046356448352 |
Poids par pièce (hors emballage) | 0,185 KGM |
Numéro du tarif douanier | 85364900 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -20 °C ... 55 °C (tenir compte du derating) |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % |
---|---|
Courant d'alimentation de commande assigné IS | typ. 55 mA |
Consommation de puissance US | typ. 1,32 W |
Courant transitoire | max. 100 mA |
Temps d'enclenchement typique pour Us | 50 ms |
Temps de retombée typique | 50 ms |
Temps de réarmement | 1 s |
Témoin de présence de la tension de service | 1 x LED jaune |
Circuit de protection | Protection antisurtension Diode zéner bidirectionnelle, 33 V (A1 - A2) |
Fréquence de commutation maximale | 0,5 Hz |
Temps de filtrage | max. 5 ms (au niveau de A1 en cas de coupures de tension avec Us) |
max. 2 ms (Largeur de l'impulsion test ; impulsion test élevée sur A1/A2) | |
≥ 100 ms (Largeur de l'impulsion test ; impulsion test élevée sur A1/A2) | |
Fréquence d'impulsion test = 80 x largeur d'impulsion test | |
max. 5 ms (Largeur de l'impulsion test ; impulsion test faible sur A1/A2) | |
≥ 50 ms (Fréquence de l'impulsion test ; impulsion test faible sur A1/A2) | |
Fréquence d'impulsion test = 15 x largeur d'impulsion test |
Type de contact | 1 circuit à fermeture |
---|---|
1 circuit report de signalisation | |
Matériau des contacts | AgCuNi, + 0,2 µm Au |
Tension de commutation maximale | 250 V AC/DC (Contact NO / Contact NF, respecter la courbe de charge) |
Tension de commutation minimale | 15 V AC/DC (Contact NO / contact NF) |
Intensité permanente limite | 5 A (Contact NO, prendre derating en considération) |
100 mA (Contact NF) | |
Courant d'enclenchement maximal | 5 A (Contact NO) |
100 mA (Contact NF) | |
Courant d'enclenchement min. | 5 mA (Contact NO / contact NF) |
Quadr. Courant cumulé | 25 A2(tenir compte du derating) |
Puissance de coupure (charge ohmique) max. | 120 W (24 V DC, τ = 0 ms, contact NF : 2,4 W) |
192 W (48 V DC, τ = 0 ms, contact NF : 4,8 W) | |
162 W (60 V DC, τ = 0 ms, contact NF : 6 W) | |
66 W (110 V DC, τ = 0 ms, contact NF : 11 W) | |
60 W (220 V DC, τ = 0 ms, contact NF : 22 W) | |
1250 VA (250 V AC, τ = 0 ms, contact NF : 25 VA) | |
Puissance de coupure (charge inductive) maximale | 72 W (24 V DC, τ = 40 ms, contact NF : 2,4 W) |
43 W (48 V DC, τ = 40 ms, contact NF : 4,8 W) | |
41 W (60 V DC, τ = 40 ms, contact NF : 6 W) | |
35 W (110 V DC, τ = 40 ms, contact NF : 11 W) | |
48 W (220 V DC, τ = 40 ms, contact NF : 22 W) | |
Puissance de commutation | min. 75 mW |
Durée de vie mécanique | 10x 106cycles |
Fusible de sortie | 5 A Fusible T (Contact NO) |
150 mA Rapide (Contact NF) |
Type de relais | Relais électromécanique avec contacts à guidage forcé selon EN 50205 |
---|---|
Durée d'enclenchement | 100 % ED |
Poids net | 185 g |
Emplacement pour le montage | indifférent |
Type de montage | Montage sur profilé |
Indice de protection | IP20 |
IP54 | |
Indice de protection min. du lieu de montage | IP54 |
Matériau du boîtier | PBT |
Couleur du boîtier | jaune |
Type de raccordement | Raccordement vissé |
---|---|
enfichable | oui |
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 7 mm |
Filetage vis | M3 |
Catégorie d'arrêt | 0 |
---|---|
Dénomination | CEI 61508 - Demande élevée |
Niveau d'intégrité de sécurité (SIL) | 3 (maxi 10 % de l'ensemble de l'indice SIL ; taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
Dénomination | CEI 61508 - Faible demande |
Niveau d'intégrité de sécurité (SIL) | 3 (maxi 10 % de l'ensemble de l'indice SIL ; taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
Dénomination | EN ISO 13849 |
Performance Level (PL) | e (Le taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 99 %) |
Catégorie | 4 (Le taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 99 %) |
Dénomination | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | 3 (maxi 10 % de l'ensemble de l'indice SIL ; taux de couverture de diagnostic (DC) de l'unité de commande au niveau de A1/A2 doit être ≥ 90 %) |
Dénomination | EN 50156 |
Niveau d'intégrité de sécurité (SIL) | 3 |
Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
---|---|
Normes/Prescriptions | DIN EN 50178/VDE 0160 |
Tension d'isolement assignée | 250 V AC |
Tension de choc assignée / isolation | Isolement sécurisé, isolation renforcée 6 kV entre les circuits de commande (A1/A2), (21/22), (13/14) |
Degré de pollution | 2 |
Catégorie de surtension | III |
Choc | 15g |
Vibrations (service) | 10 Hz ... 150 Hz, 2g |
Conformité | Conformité CE |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
