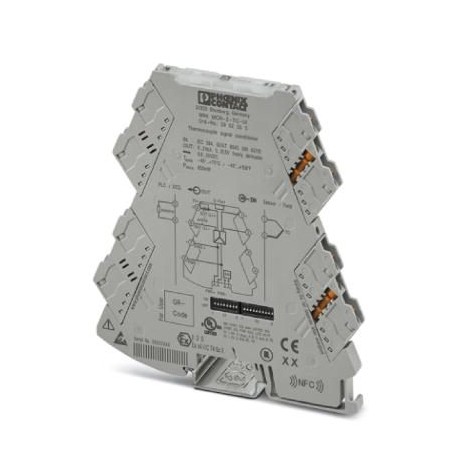

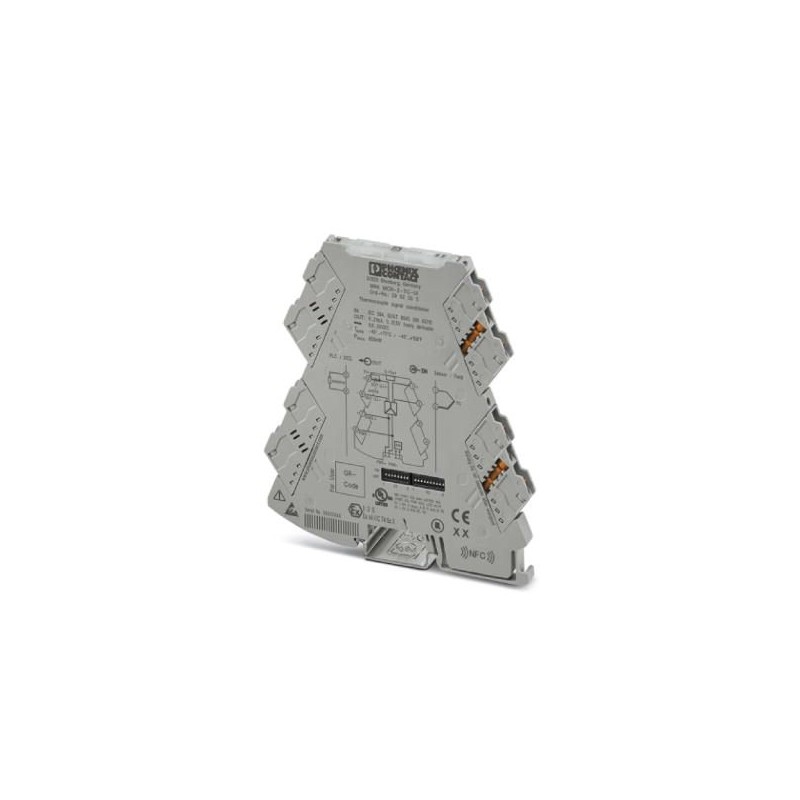

MINI MCR-2-TC-UI
2902055
PHOENIX_CONTACT
1
Convertisseur de mesure de thermocouples
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2902055 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 82 (C-5-2017) |
GTIN | 4046356649766 |
Poids par pièce (hors emballage) | 0,127 KGM |
Numéro du tarif douanier | 85437090 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -40 °C ... 70 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Configurable/programmable | oui |
---|---|
Types de capteurs utilisables (TC) | B, C, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Plage de mesure de la température | -250 °C ... 2500 °C (Plage variable en fonction du type de capteur, réglage personnalisé de la plage à l'aide d'un logiciel, ou de façon graduée de -150 °C à 1350 °C avec un commutateur DIP) |
Nombre de sorties | 1 |
---|---|
Configurable/programmable | oui |
Signal de sortie tension | 0 V ... 5 V (via sélecteur de codage (DIP)) |
1 V ... 5 V (via sélecteur de codage (DIP)) | |
0 V ... 10 V (via sélecteur de codage (DIP)) | |
10 V ... 0 V (via sélecteur de codage (DIP)) | |
0 V ... 10,5 V (réglable par logiciel) | |
Signal de sortie courant | 0 mA ... 20 mA (via sélecteur de codage (DIP)) |
4 mA ... 20 mA (via sélecteur de codage (DIP)) | |
20 mA ... 0 mA (via sélecteur de codage (DIP)) | |
20 mA ... 4 mA (via sélecteur de codage (DIP)) | |
0 mA ... 21 mA (réglable par logiciel) | |
Tension de sortie max. | env. 12,3 V |
Courant de sortie max. | 24,6 mA |
Courant de court-circuit | < 31,5 mA |
Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
Charge/charge de sortie Sortie courant | ≤ 600 Ω (pour 20 mA) |
Ondulation | < 10 mVeff |
< 10 mVeff(à 600 Ω) |
Plage de tension d'alimentation | 9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
---|---|
Courant absorbé typique | 32,7 mA (24 V DC) |
66,8 mA (12 V DC) | |
Consommation de puissance | ≤ 850 mW (pour IOUT= 20 mA, 9,6 V DC, charge 600 Ω) |
Type de raccordement | Raccordement vissé |
---|---|
Point de connexion unifilaire rigide avec embout min | 0,2 mm² |
Point de connexion unifilaire rigide avec embout max | 1,5 mm² |
Point de connexion unifilaire rigide sans embout min | 0,2 mm² |
Point de connexion unifilaire rigide sans embout max | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 1,5 mm² |
Section de conducteur souple AWG min. | 24 |
Section de conducteur AWG souple max. | 12 |
Longueur à dénuder | 10 mm |
Filetage vis | M3 |
Erreur de transmission thermocouples | 0,1 % * 600 K / étendue de mesure réglée ; 0,1 % > 600 K (C, E, J, K, N, T, L, U, M Gost, L Gost) |
---|---|
0,2 % * 600 K / étendue de mesure réglée ; 0,2 % > 600 K (B, R, S, A1, A2, A3) | |
0,2 % * 600 K / étendue de mesure définie ; 0,2 % > 600 K (E, J, K, N, T, L, U, M Gost, L Gost) ; Highspeed Mode | |
0,4 % * 600 K / étendue de mesure définie ; 0,4 % > 600 K (B, R, S, A1, A2, A3) ; Highspeed Mode | |
Coefficient de température max. | ≤ 0,01 %/K |
Erreur typique due à la soudure froide | 2 K (2 K + (0,2 K * ΔT)) |
Circuit de protection | Protection contre les transitoires |
Isolation galvanique | Isolation renforcée selon CEI 61010-1 |
Catégorie de surtension | II |
Degré de pollution | 2 |
Tension d'isolement assignée | 300 V (effectif) |
Tension d'essai : entrée / sortie / alimentation | 3 kV (50 Hz, 1 min) |
Compatibilité électromagnétique | Conformité à la directive CEM |
Emission | EN 61000-6-4 |
Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Matériau du boîtier | PBT |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715. |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Certificat de transport maritime | DNV GL 14445-15HH |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dénomination | Champ électromagnétique HF |
---|---|
Normes/Prescriptions | EN 61000-4-3 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 0,06 % |
Dénomination | Perturbations transitoires rapides (en salves) |
Normes/Prescriptions | EN 61000-4-4 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 0,1 % |
Dénomination | Grandeurs perturbatrices acheminées |
Normes/Prescriptions | EN 61000-4-6 |
Ecart courant par rapport à la valeur finale de la plage de mesure | 0,05 % |
Compatibilité électromagnétique | Conformité à la directive CEM |
---|---|
Emission | EN 61000-6-4 |
Normes/Prescriptions | EN 61000-4-2 |
Dénomination | Champ électromagnétique HF |
Normes/Prescriptions | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Dénomination | Grandeurs perturbatrices acheminées |
Normes/Prescriptions | EN 61000-4-6 |
Isolation galvanique | Isolation renforcée selon CEI 61010-1 |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
