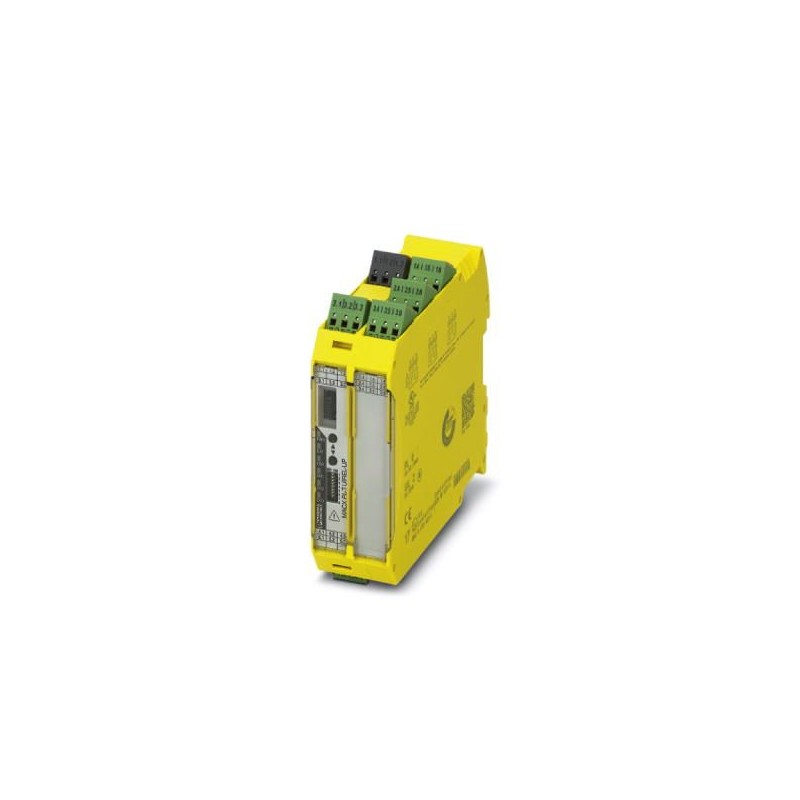

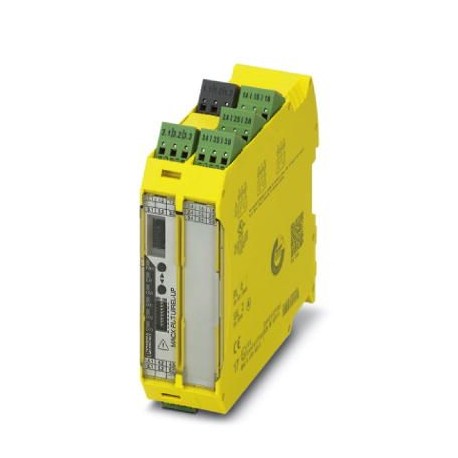

MACX PL-T-UIREL-UP-SP 2904903 PHOENIX CONTACT Les convertisseurs de température
MACX PL-T-UIREL-UP-SP
2904903
PHOENIX_CONTACT
Les convertisseurs de température
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2904903 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 139 (C-5-2017) |
| GTIN | 4046356899277 |
| Poids par pièce (hors emballage) | 0,180 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | typ. 5 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Données d'entrée
| Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, Cu : à 2, 3 ou 4 fils |
|---|---|
| Types de capteurs utilisables (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Plage de mesure de la température | -200 °C ... 850 °C |
| Plage de signal d'entrée | 0 Ω ... 50 kΩ |
| Plage de résistance du potentiomètre | 0 Ω ... 50 kΩ |
| Plage de signal d'entrée | -1000 mV ... 1000 mV |
Données de sortie
| Configurable/programmable | oui |
|---|---|
| Signal de sortie courant | 4 mA ... 20 mA (avec SIL ; sans SIL, d'autres à configurer librement) |
| Signal de sortie courant maximal | 22 mA |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω (pour 20 mA) |
| Comportement en cas de défaut du capteur | selon NE 43 ou configurable librement |
| Dénomination sortie | Sortie à relais |
| Description de la sortie | 1 SIL/PL |
| Configurable/programmable | oui |
| Type de contact | 2 inverseurs |
| Matériau des contacts | AgSnO2, doré |
| Tension de commutation maximale | 250 V AC (250 V DC) |
| Courant d'enclenchement maximal | 2 A (250 V AC) |
| 2 A (28 V DC) | |
| 0,2 A (120 V DC) |
Alimentation
| Plage de tension d'alimentation | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
|---|---|
| Consommation de puissance | < 2,4 W |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Type de raccordement | Raccordement Push-in |
Généralités
| Erreur de transmission max. | 0,1 % (p. ex. pour Pt 100, marge 300 K, 4 ... 20 mA) |
|---|---|
| Coefficient de température max. | 0,01 %/K |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | jaune |
| Dénomination | Entrée/sortie/alimentation |
| Isolation galvanique | 300 Veff (Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée / Sortie de couplage |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| SIL | 2 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Isolation galvanique | 4 voies, entre entrée / sortie / alimentation / sortie de couplage |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx | Ex nA nC ic IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
