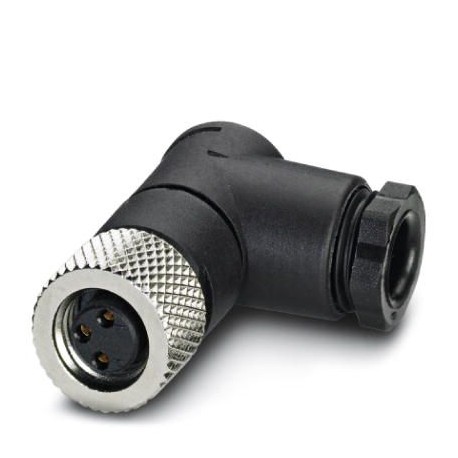

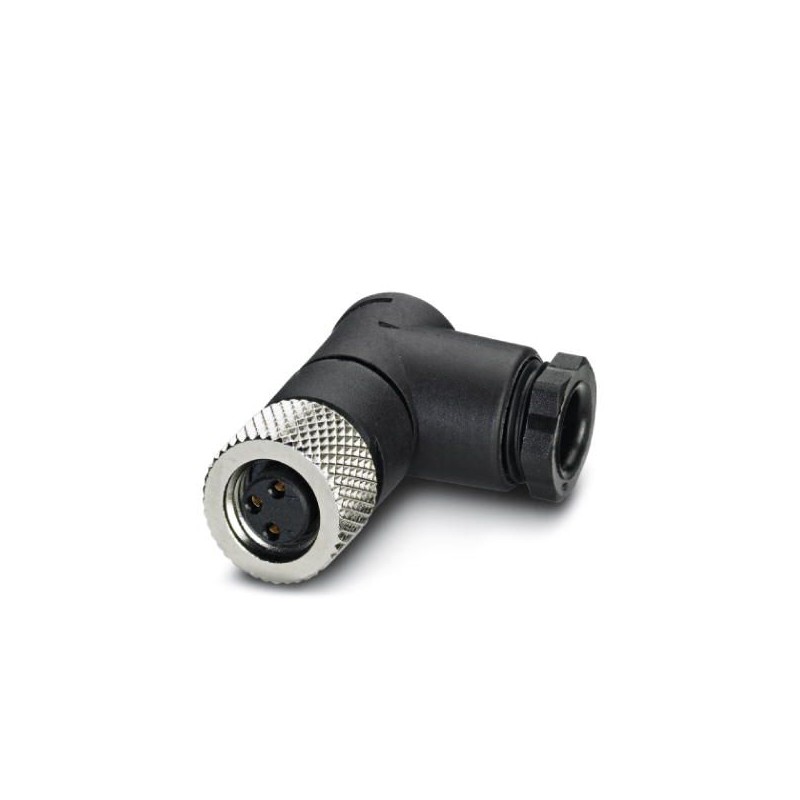

SACC-M 8FR-4CON-M 1513444 PHOENIX CONTACT Connecteur
SACC-M 8FR-4CON-M
1513444
PHOENIX_CONTACT
Connecteur
Détecteurs > Connecteur pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1513444 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 16 (C-2-2017) |
| GTIN | 4017918911577 |
| Poids par pièce (hors emballage) | 0,009 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Diamètre de boîtier | 12 mm |
|---|---|
| Longueur | 28 mm |
| Diamètre extérieur du câble | 3,5 mm ... 5 mm |
| Longueur de gaine à dénuder | 12 mm |
| Longueur de gaine à dénuder de chaque fil | 3 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M8 CEI 61076-2-104 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement soudé |
| Section du conducteur | 0,08 mm² ... 0,25 mm² (souple) |
| 0,08 mm² ... 0,25 mm² (rigide) | |
| Section du conducteur AWG | 28 ... 24 (souple) |
| 28 ... 24 (rigide) | |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,2 Nm (Molette M8) |
| Conseils pour le montage | Le schéma des pôles peut être pivoté d'un angle de 90° par rapport à la sortie du câble |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau de surface de prise | PBT |
| Matériau de la molette | laiton, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M8 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-104 |
| Classe d'inflammabilité selon UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1513444-SACC-M 8FR-4CON-M | 105 Kbytes |
|
