SACCBP-MSB-2CON-PG9/0,5-910SCO
1437481
PHOENIX_CONTACT
1

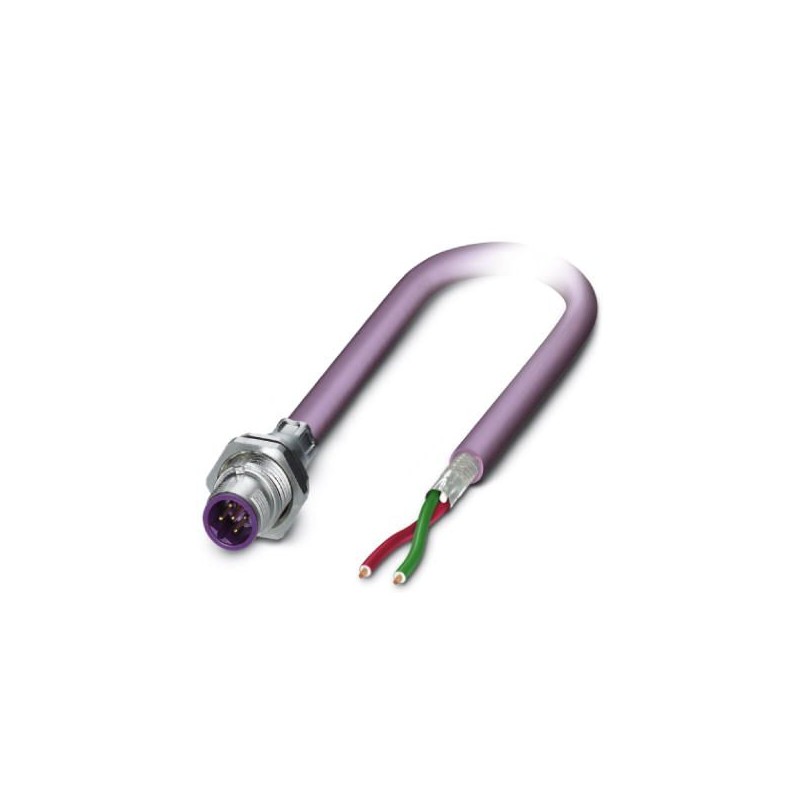

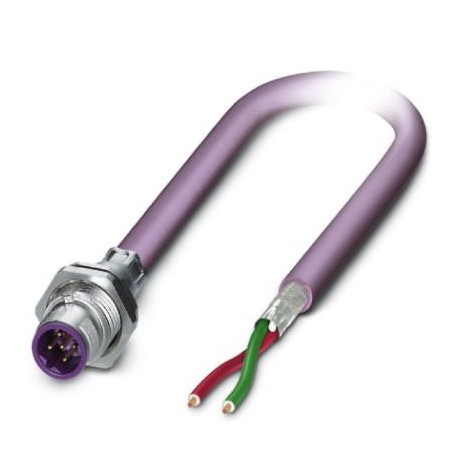

Connecteur mâle encastrable pour système de bus
Détecteurs > Connecteur à rapporter pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1437481 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 426 (C-2-2017) |
GTIN | 4046356457613 |
Poids par pièce (hors emballage) | 0,050 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP67 |
Remarque | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
---|---|
Courant de référence à 40 ℃ | 4 A |
Tension de référence | 60 V |
Tension de choc assignée | 1,5 kV |
Nombre de pôles | 2 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | B - inversé |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Type de signal/catégorie | PROFIBUS |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | > 100 |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA 6.6 |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | FKM |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | PROFIBUS |
---|---|
Type de câble (symbole) | 910 |
Style UL AWM | 21198 (80 °C / 300 V) |
Type de signal/catégorie | PROFIBUS |
Structure de câble | 1x2xAWG24/19 |
Section du conducteur | 2x 0,25 mm² (Ligne de signal) |
AWG ligne de signaux | 24 |
Structure du conducteur ligne de signal | 19x 0,13 mm |
Diamètre du fil avec isolant | 2,55 mm ±0,07 mm |
Coloris des fils | rouge, vert |
Câblage total | 2 fils avec 2 masses de remplissage en direction de l'âme |
Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | violet RAL 4001 |
Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | 40 mm |
Rayon de courbure minimal, pose souple | 65 mm |
Nombre de cycles de flexion | 4000000 |
Rayon de courbure | 65 mm |
Course | 4,5 m |
Vitesse de déplacement | 3 m/s |
Accélération | 3 m/s² |
Poids du câble | 90 kg/km |
Gaine extérieure, matériau | PUR |
Matériau de remplissage | PP |
Matériau Isolant du fil | Foam-Skin PP |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 5 GΩ*km |
Résistance du conducteur | ≤ 78,6 Ω/km |
Capacité de la ligne | nom. 30 pF/m |
Impédance d'onde | 150 Ω ±10 % (3 MHz ... 20 MHz) |
Atténuation | ≤ 0,049 dB/m (pour 16 MHz) |
Tension nominale câble | 30 V |
Tension d'essai fil/fil | 1500 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 1500 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
CEI 60332-1-2 | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
d'après IEC 60754-1 | |
Résistance spéciale | Non adhésif |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-30 °C ... 80 °C (câble, pose souple) | |
≤ 70 °C (Câble, utilisation de chaînes porte-câbles) | |
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1437481-SACCBP-MSB-2CON-PG9/0,5-910SCO | 157 Kbytes |
