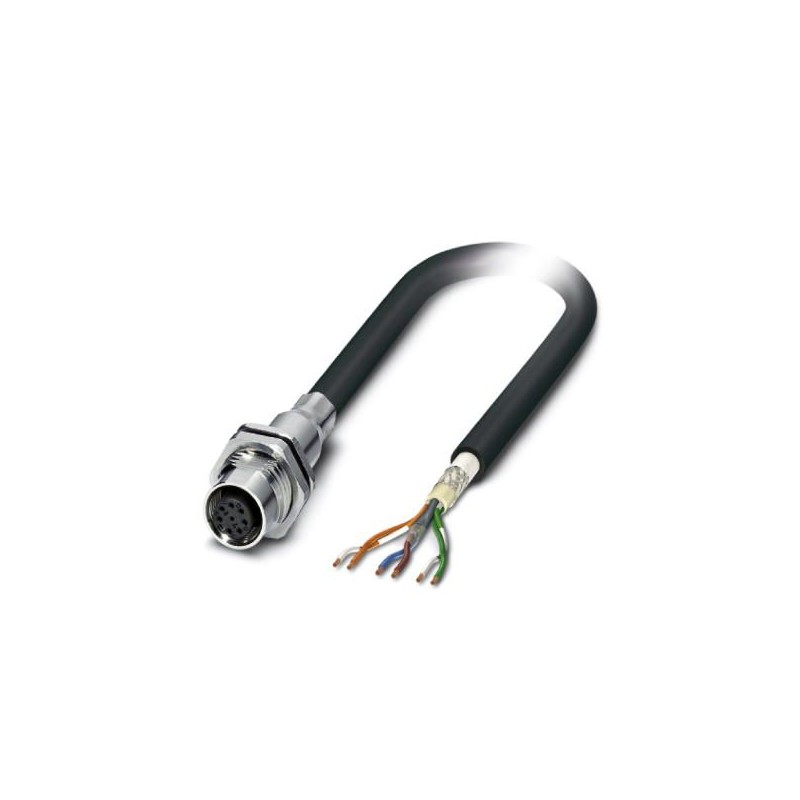

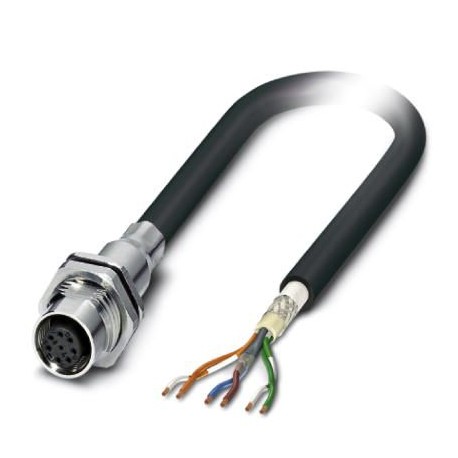

SACCBP-M12FS-6CON-M16/5,0-970 1429127 PHOENIX CONTACT Connecteurs encastrables pour système bus
SACCBP-M12FS-6CON-M16/5,0-970
1429127
PHOENIX_CONTACT
Connecteurs encastrables pour système bus
Détecteurs > Connecteur à rapporter pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1429127 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 324 (PC-2011) |
| GTIN | 4046356323086 |
| Poids par pièce (hors emballage) | 0,430 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| Indice de protection | IP67 |
Généralités
| Remarque | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
|---|---|
| Courant de référence à 40 ℃ | 2 A |
| Tension de référence | 30 V |
| Tension de choc assignée | 0,8 kV |
| Nombre de pôles | 8 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | > 100 |
| Couple de serrage | 2 Nm ... 3 Nm (Côté châssis) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | laiton, nickelé |
| Matériau du joint | FKM |
Câble
| Type de câble | VARAN |
|---|---|
| Type de câble (symbole) | 970 |
| Type de signal/catégorie | VARAN CAT5 (CEI 11801), 100 Mbit/s |
| Structure de câble | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Section du conducteur | 4x 0,25 mm² (Ligne de signal) |
| 2x 0,38 mm² (Alimentation) | |
| AWG ligne de signaux | 24 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Structure du conducteur alimentation en tension | 19x 0,16 mm |
| Diamètre du fil avec isolant | 1,35 mm (Ligne de signal) |
| 1,5 mm (Alimentation) | |
| Coloris des fils | marron, bleu, blanc/orange, blanc/vert, vert, orange |
| Type de blindage de paire | Tresse en fils de cuivre étamés, couverture environ 95 % |
| Câblage total | 1 quarte en étoile et 2 fils avec 2 masses de remplissage |
| Blindage | Tresse en fils de cuivre étamés, couverture environ 85 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | ≥ 93 mm |
| Rayon de courbure minimal, pose souple | ≥ 93 mm |
| Nombre de cycles de flexion | 3000000 |
| Rayon de courbure | 93 mm |
| Course | 2 m |
| Vitesse de déplacement | 1 m/s |
| Accélération | 2 m/s² |
| Poids du câble | 81 kg/km |
| Gaine extérieure, matériau | SANTOPRENE exempt d'halogène |
| Matériau gaine intérieure | TPE |
| Matériau de remplissage | Fil |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | 5 GΩ*km (Ligne de données) |
| Résistance du conducteur | 77 Ω/m (Ligne de données) |
| Capacité en service | 50 nF (Ligne de données) |
| Impédance d'onde | 100 Ω ±15 % |
| Tension nominale câble | 125 V (Ligne de données) |
| 48 V (Alimentation) | |
| Tension d'essai câble | 2000 V (Alimentation) |
| max. 700 V AC (Ligne de données) | |
| Absence d'halogène | selon DIN EN 50267-2-1 |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câbles) |
| Température ambiante (montage) | 0 °C ... 50 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
