Agrandir l'image

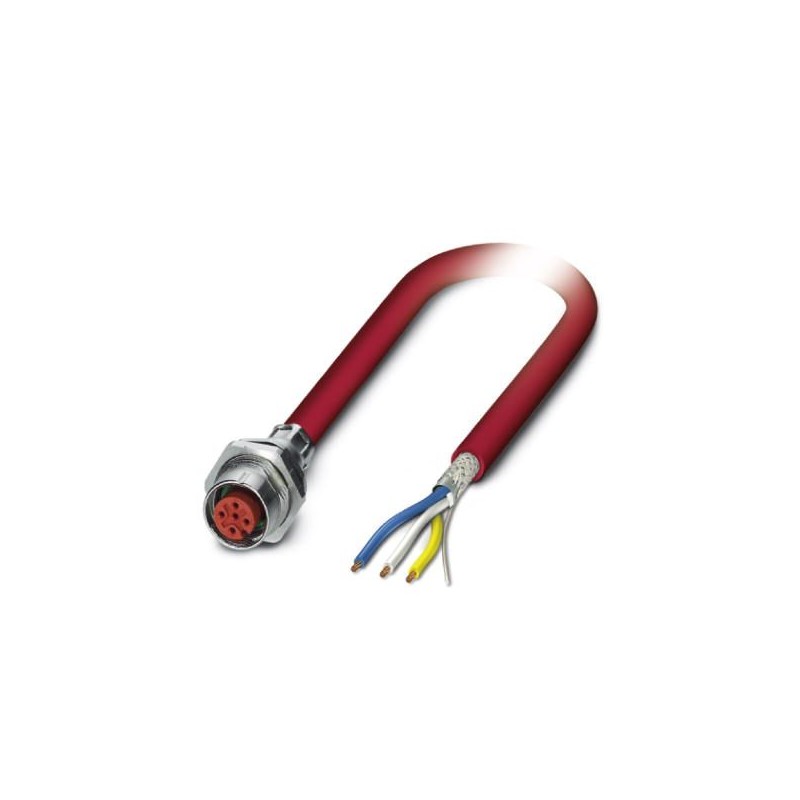

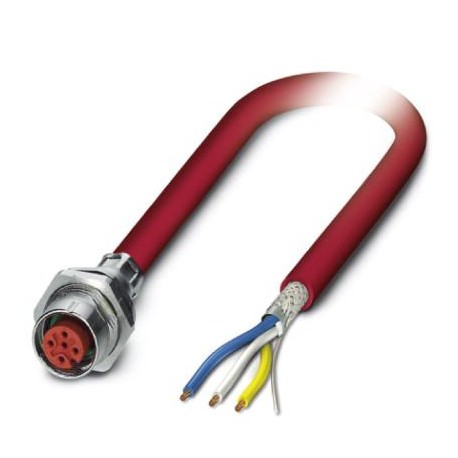

SACCBP-FS-4CON-PG9/2,0-990SCO 1437863 PHOENIX CONTACT Connecteur femelle encastrable pour système de bus
SACCBP-FS-4CON-PG9/2,0-990SCO
1437863
PHOENIX_CONTACT
Connecteur femelle encastrable pour système de bus
Détecteurs > Connecteur à rapporter pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1437863 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 401 (PC-2011) |
| GTIN | 4046356458603 |
| Poids par pièce (hors emballage) | 0,178 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Remarque | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
|---|---|
| Courant de référence à 40 ℃ | 4 A |
| Tension de référence | 250 V |
| Tension de choc assignée | 2,5 kV |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 10 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | CC-Link |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | > 100 |
| Couple de serrage | 2 Nm ... 3 Nm (Côté châssis) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du joint | FKM |
Câble
| Type de câble | CC-Link |
|---|---|
| Type de câble (symbole) | 990 |
| Type de signal/catégorie | CC-Link, 10 Mbit/s |
| Structure de câble | 3 x AWG20/7 + 1 x AWG22/19 (cordon de repère) |
| Section du conducteur | 0,5 mm² |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 7x 0,28 mm |
| Epaisseur isolement | 0,89 mm (Gaine extérieure) |
| Coloris des fils | blanc, jaune, bleu |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 78 % |
| Gaine extérieure, coloris | rouge |
| Diamètre extérieur du câble D | 7,7 mm |
| Rayon de courbure minimal, pose fixe | 77 mm |
| Poids du câble | 78,8 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PE moussé, à densité importante |
| Matériau conducteur | Cordon Cu nu |
| Résistance du conducteur | 31,2 Ω/km |
| Capacité en service | 61 pF |
| Impédance d'onde | 110 Ω |
| Tension nominale câble | 300 V |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (câble, pose fixe) |
| -5 °C ... 60 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1437863-SACCBP-FS-4CON-PG9/2,0-990SCO | 120 Kbytes |
|
